Как сделать автоматический полив?

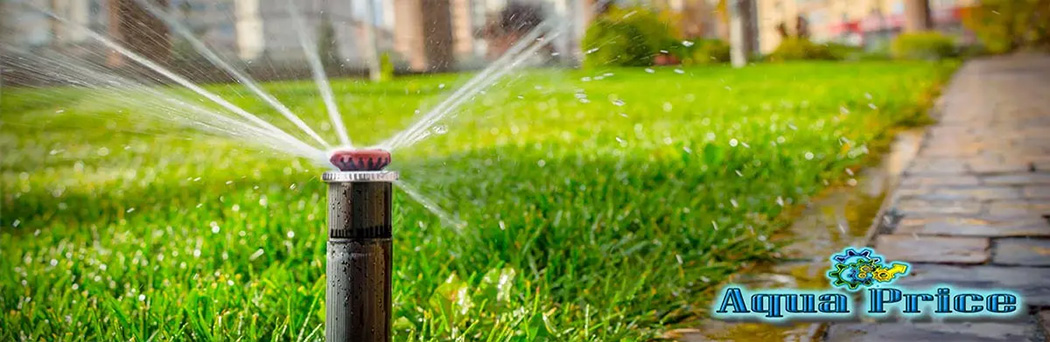

Как сделать автоматический полив на участке

Руководство по установке системы автополива


Необходимо спроектировать и установить систему автополива? Предлагаем вашему вниманию поэтапное практическое руководство по разработке и созданию автоматического полива на базе оборудования Hunter, лучшего по соотношению цена качество. В этой статье вы узнаете, как сделать автополив небольших придомовых участков и газонов своими руками.

Не стоит думать, что самостоятельное проектирование и монтаж полива это просто. Нужно учесть множество показателей и особенностей участка, характеристики оросительного, насосного оборудования, а монтаж определяет наличие навыков создания водопровода и подобных систем. Данное руководство подойдет для небольших и простых участков.

Установка оросительной автоматической системы делается в несколько этапов:

  1. Проектирование. На этой стадии составляется эскиз и масштабный план участка. Делается расчет пропускной способности, выбор дождевателей, клапанов, диаметров труб, контроллера, месторасположения этих элементов, а также точек подключения к сети водоподачи.
  2. Монтаж системы. На этом этапе укладывают трубы, монтируют дождеватели, подключают устройство управления, погодные датчики, регулируют углы и направление полива.
  3. Пробный пуск и наладка. После завершения монтажа автоматическую систему запускают и тестируют режимы работы. Выявляются неисправности, утечки, сбои и, если таковы обнаружены, устраняются.

Проектирование автоматического полива

Определяем размеры участка и делаем его эскиз. Выполняя зарисовку участка, нанесите деревья, кусты, газоны, грядки, садовые дорожки, дом, объемные элементы ландшафтного дизайна.

После делается масштабный план участка на компьютере или на миллиметровой бумаге, самый удобный масштаб 1:100 (1м участка - 1см чертежа). Затем разбивают план на зоны (клумбы, огород, газон, площадки, строения). Если вы планируете стать монтажником систем полива, вам придется освоить компьютерные программы проектирования, инженеры Aqua Price применяют Autocad.

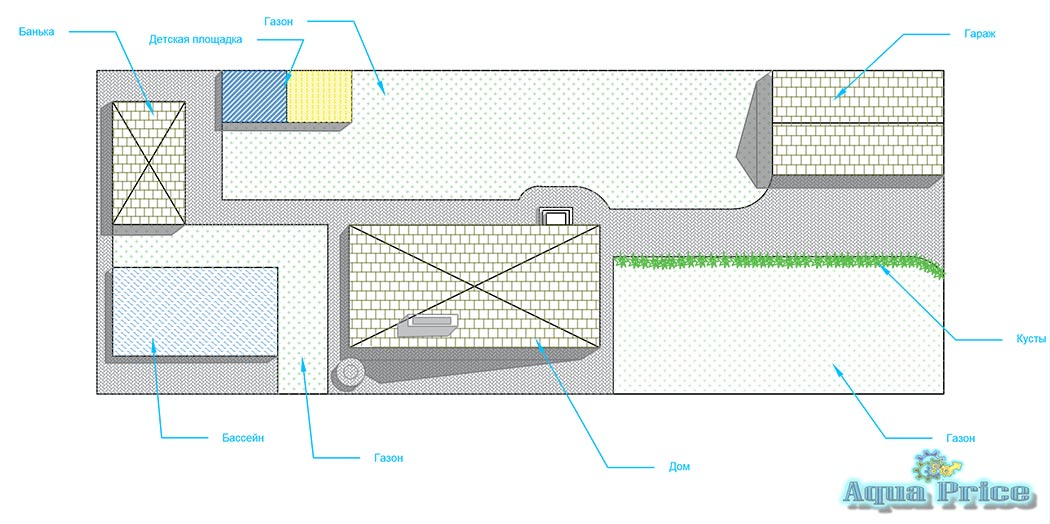

План участка для проектирования автоматического полива

На плане отражаются месторасположение объектов, находящихся на участке, согласно размерам.

Для нанесения оборудования необходимы дополнительные данные, определяем давление в водопроводной сети и доступный объем воды. При наличии централизованной водоподачи давление измеряется манометром в любой точке вашего водопровода. Далее определяем диаметр вводной трубы, выходящей на полив. Для этой цели используют рулетку, штангельциркуль. Объем воды определяется по таблице, предоставляемой компанией Hunter.

Пропускная способность ПЭ труб SDR-13,6
Диаметр трубы Толщина стенок трубы Скорость потока, м/с Расход воды м³/час Расход воды л/с
25 мм 2 мм 3,1 3,87 1,07
32 мм 2,4 мм 3 6,28 1,74
40 мм 3 мм 3,1 10,13 2,81
50 мм 3,7 мм 3,1 15,91 4,42
63 мм 4,7 мм 3,2 25,99 7,22
75 мм 5,6 мм 3,2 36,83 10,23
90 мм 6,7 мм 3,2 53,09 14,75

Если планируется осуществлять водозабор из скважины при помощи насосной станции, необходимые данные есть в техпаспорте насосного агрегата. Указывается в л/мин или м³/час.

К примеру, диаметр подводной трубы 25 мм, значит максимальный объем не более 3,87 м³/час, фактический объем будет меньше, учитывая потери на длине труб к дождевателям, поворотах и заужениях, для надежности максимальное значение делим на 1,5, у нас вышло 2.58 м³/час. Этот объем мы можем использовать, он будет влиять на количество поливочных зон.

Далее выбираем комплектующие Hunter для автоматического орошения. Для полива небольших приусадебных участков и лужаек отлично подойдет недорогой, выдвижной дождеватель веерного типа Hunter PROS-04. Эта модель поставляется без распылительного сопла. Hunter PROS-04 совместим с распылителями Hunter серии MP Rotator и являются прекрасным выбором для равномерного полива газона и низкой растительности.

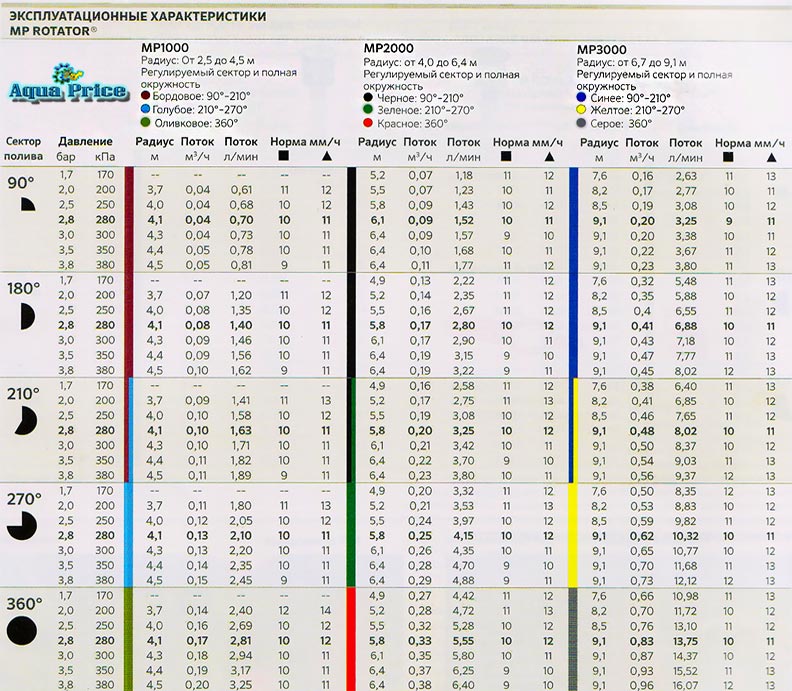

Характеристики форсунок Hunter MP rotator для проектирования поливаФорсунка Hunter MP Rotator 1000 90 обеспечивает полив зоны радиусом 4 м при 2,75 атмосферах, индекс 90 в названии означает, что сектор полива ротатора находится в диапазоне 90-210°, индекс 210 (210-270), а 360 – полнокруговой полив без регулировки угла. Сопла для дождевателей Hunter MP Rotator 2000 и 3000 имеют радиус полива 6 и 9 метров соответственно.

Таблица характеристик форсунок MP Rotator очень важна для проектирования системы полива своими руками, в ней отображена основная информация по расходу воды, нормам полива, углам и радиусам полива.

Выбирая иной тип распределения, – роторные дождеватели или спреевые форсунки Хантер серии A, используйте таблицы для нужного типа оросителя. Не путайте их.

Похожие таблицы есть у всех производителей оросительного оборудования Rain Bird, Toro, K-Rain.

Отмечаем положение дождевателей на плане таким образом, чтобы обеспечить покрытие всего участка.

Hunter рекомендует размещать спринклерные оросители так, чтобы они дублировали друг друга. Связано это с тем, что Ротаторы хоть и наиболее ровно поливают сектор газона, но количество осадков на всей площади будет неравным.

Дублирование решает проблему, а также устраняет зоны затухания от мелких декоративных растений. Это правило очень важно, если вы в качестве форсунок выбрали веерные сопла Hunter серии A.

Расстановку начинаем с внутренних углов поливаемой территории – это ключевые точки любого по размеру и конфигурации участка. Из таблицы выбираем форсунку MP Rotator 3000 90 с максимальным радиусом 9,1м и чертим окружности с углами от 90°до 210°. Стоит учитывать, что у всех Ротаторов можно уменьшить дальность на 25%, если у вас радиус слегка не вписывается в чертеж, мы при монтаже отрегулируем дальность струи.

Заполняем площадь, стараясь соблюдать правило дублирования. Мне удалось разместить 12 дождевателей с углами полива 90°, 135° и 180°, радиус я сжал, так как ширина полос на моем чертеже менее 9м.

Размещение дождевателей на плане этап №2

Двигаемся дальше, нам необходимо заполнить оставшуюся площадь газона дождевателями, для этого выбираем форсунку с меньшей длинной полива, по таблице это MP Rotator 2000 90(6 м, угол 90-210°), потом 1000 90, для наружных углов 1000 210. Важно не оставлять сухие зоны и не допускать избыточного орошения отдельных секторов.

Размещение дождевателей на плане участка этап №3

Формируем зоны полива

Итак, мы покрыли весь участок дождевателями, в кустах разложили капельную трубку. И что же нам с этим делать? Разбивать полив на зоны (сектора).

Важно! В зону полива нельзя включать разнотипные дождеватели, форсунки, комбинировать капельный и дождевой полив в одной зоне. Одна линия – один тип полива.

В зоны включаются только близлежащие дождеватели, то есть мы объединяем распылители трубой, формируя цепочку. При этом суммируем расход воды форсунок, когда мы достигнем допустимого предела (в нашем примере 2,5 м3), формирование зоны закончено, приступаем к следующей. Линии с максимально возможным водовыливом необходимо соединять в кольцо, чтобы уравнять давление в дождевателях, иначе последним распылителям в цепи не хватит воды. При этом важно, чтобы зоны имели примерно равную производительность (л/c). Для наглядности линии пометим цветами.

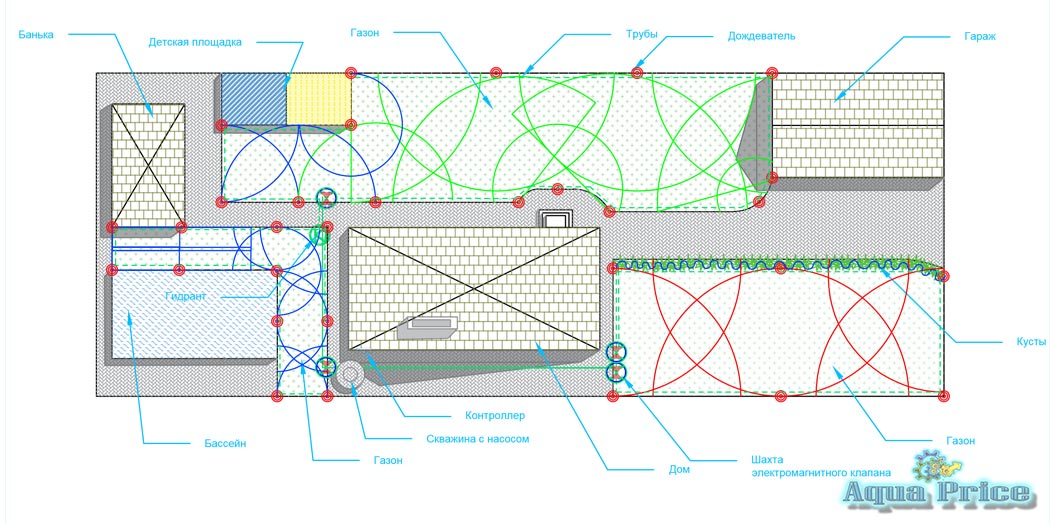

Разбивка участка на зоны полива

Чертим на плане схему трубопровода таким образом, чтобы число поворотов, изгибов и пересечений с дорожками было минимальным. Каждая зона полива должна иметь свою трубу водоподачи, управляемую клапаном( на чертеже она указана зелеными линиями), магистральная труба – сплошная, после клапана - пунктирная. Магистральная труба всегда под давлением, в ней есть вода, зональная труба наполняется только во время полива, управляется клапаном.

Соленоидные клапана можно сгруппировать в блоки и размещать в клапанной коробке, местоположение боксов с клапанами также необходимо нанести на план. Клапан размещается в начале линии полива, то есть перед первым дождевателем зоны. Электромагнитный клапан – важный элемент системы, к нему должен оставаться доступ.

Какой клапан выбрать?

Для систем автоматического полива малой и средней площади отлично подходят электромагнитные клапаны Hunter PGV-101 с резьбой 1" и регулировкой потока. Так же можно использовать PGV-100-GB, отличается от 101 отсутствием регулировки потока. В большинстве случаев регулировка потока не нужна, хотя и разница в цене между моделями около 1,5$. Эти устройства рекомендуются для автополива с расходом 0,7-115 л/мин, при давлении 1,5-10 Бар.

У нас есть капельный полив на участке, и мы могли бы использовать обычный электромагнитный клапан, но линии капельного полива более нежные, у них тоньше стенки, слабее соединения. Давление воды в общей системе может губительно сказаться на капельной зоне. Инженеры Hunter разработали и мило предложили выход из ситуации – комплект пусковой для капельного полива или менее пафосно - PCZ-101. Состоит комплект из клапана PGV-101, фильтра со стальным сетчатым картриджем и редуктором давления, который снижает давление воды. Существует две модели устройства PCZ-101-25 (1,7 bar) и PCZ-101-40 (2,8 bar).

Выбираем трубы

Для автоматизированного полива применяют полипропиленовые и полиэтиленовые трубные изделия диаметром не менее 20 мм. Пропускная способность магистральной и линейных труб должна соответствовать производительности системы. Пропускная способность труб из разных материалов и диаметров определяется по таблице. 95% систем смонтированы на трубе ПЕ и самозажимных фитингах. Полипропиленовые изделия соединяются методом пайки, не содержат резиновых уплотнителей, более надежны, дороже.

Провода для клапанов

Схема подключения электромагнитных клапанов HunterПровода необходимы для подключения электромагнитных клапанов. Напряжение 24 V, не стоит бояться этих проводов, они безопасны. Сечение стоит подбирать в зависимости от расстояния, на малых дистанциях до 50м смело можно использовать сечение 0,75 мм², при длине 50-150 м – сечение 1 мм², 150-250м – сечение 1,5 мм².

Удобно применять многожильные кабеля, на них подключаются несколько клапанов. Для расчета количества жил в кабеле следует учитывать, что соленоид клапана подключается двумя проводками, один из них(любой) общий.

Теперь рассмотрим наш случай, у нас 4 клапана(1 из которых капельный комплект). Два клапана на правом нижнем секторе и 2 на левом и верхнем участке газона. Нам необходимо провести два трехжильных кабеля (1 жила общая и по 1 на клапан).

Провода на схеме нашего участка указаны цветными пунктирными линиями. Если бы клапана были в одном монтажном коробе, нам понадобился бы 5-жильный кабель(1 общий и по 1 на каждый из четырех). Для этих целей прекрасно подходит кабель типа ПВС, который необходимо защитить от внешнего воздействия, уложив в техническую трубу 16-20 мм или гофру для кабелей.

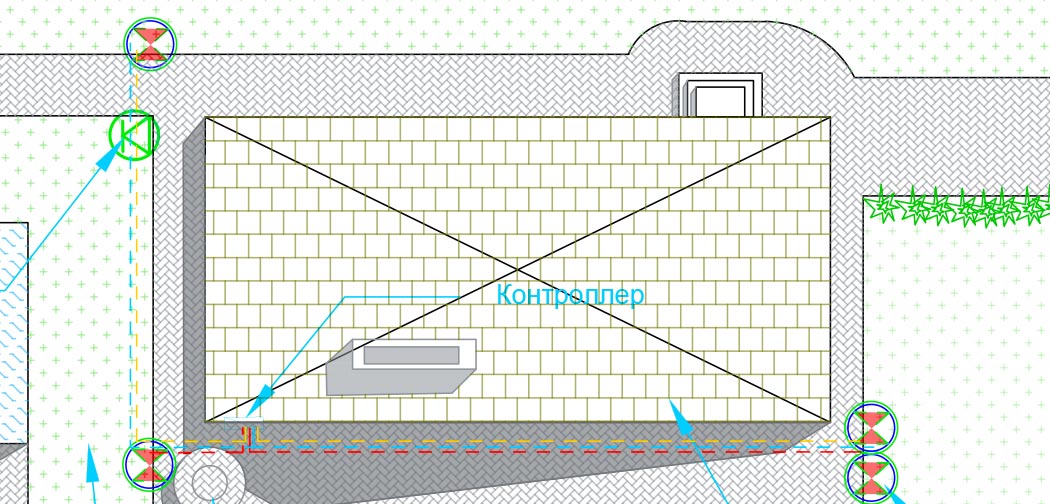

Схема проведения проводов для подключения клапанов Hunter

Выбираем контроллер

Выбираем управляющее устройство – контроллер. В нашем примере сформировалось 4 зоны, 3 с дождевателями и 1 капельный. Для орошения данного участка пригоден наружный котроллер Hunter XC 401-E на 4 клапана. Контроллер совместим с соленоидными клапанами на 24 v (Hunter PGV 101 GB), датчиками осадков MINI-CLIK и RAIN-CLIK, отключающими режим орошения при дожде, что существенно экономит воду. Контроллеры X Core позволяют настраивать 3 независимые программы с 4 запусками полива в день, устанавливаются внутри и вне помещения.

Сводим бюджет, подсчитываем затраты

После завершения проектной стадии закупаются элементы системы:

  • Регулирующие подачу воды и ее расход клапаны по 1 на каждую зону полива. У нас 3 клапана PGV-101-gb и 1 пусковой комплект PCZ-101-25.
  • Контроллер. Количество рабочих зон этого устройства должно совпадать с расчетным числом зон. У контроллеров много функций и возможностей, мы не будем усложнять выбор и берем надежный и популярный Hunter XC-401-E.
  • Провода и монтажные изделия для соединения управляющего блока и клапанов. Лучше приобрести разноцветные провода. Это существенно упростит монтаж и сократит время на ремонт при их повреждении. Рассчитывая длину, учтите, что контроллер находится выше земли (этого не видно на чертеже), нужно дать запас на коммутацию, не считайте в притык.
  • Трубы ПЭ и фитинги. Длина труб определяется, исходя из масштабного плана, если чертили на компьютере, программа быстро считает длинну труб, кабелей, и т.д. Рекомендуется прибрести трубы с некоторым запасом по длине на подрезку. Тип фитингов (углы, тройники, муфты) выбирают также исходя из схемы на плане.
  • Дождеватели и распылители к ним. Считаем общее количество дождевателей, распылительные сопла по моделям( MP 1000 90, MP 2000 210, MP 3000 90 и т.д.). Целесообразно купить 1-3 запасные форсунки для быстрой замены и восстановления работоспособности дождевателей при выходе их из строя.
  • Соединения для дождевателей сборные (HSBE-075, HSBE-050, трубка Flex), можно использовать готовые – Hunter SJ-7512.
  • Капельная трубка Siplast Unior производителя Irritec. Диаметр 16 мм, в трубку вшиты капельницы с шагом 33 см, водовылив капельницы 2л/час.
  • Колышки прижимают капельную трубку, считаются 1 шт на метр.
  • Гидрант (гидророзетка, водозаборная колонка) предназначен для подключения шланга и быстрого доступа к воде, применяется для ручного полива газона. Монтируется на магистральной трубе или отводе от нее.
Смета оборудования Hunter
Наименование Ед. изм. Кол-во Стоимость $ Сумма
Контроллер наружный XC-401-e на 4 зоны шт. 1 100 100
Датчик дождя Mini Clik шт. 1 31,57 31,57
Дождеватель Pros-04 (высота штока 10 см) шт. 31 2 62
Форсунка MP-Rotator 3000 90 шт. 13 8 104
Форсунка MP-Rotator 2000 90 шт. 4 8 32
Форсунка MP-Rotator 1000 90 шт. 8 8 64
Форсунка MP-Rotator 1000 210 шт. 2 8 16
Форсунка MP-Rotator SS 530 шт. 2 8 16
Форсунка MP-Rotator RCS 515 шт. 1 8 8
Форсунка MP-Rotator LCS 515 шт. 1 8 8
Бокс для клапана Irritec Mini шт. 3 4,6 13,8
Бокс для кап. компл. Irritec Large шт. 1 7,5 7,5
Электромагнитный клапан 1" PGV-101-GB шт. 3 17 51
Комплект пусковой для капельного полива PCZ-101-25 шт. 1 57 57
Фитинг тройник Irritec 25 мм шт. 7 2,6 18,2
Фитинг угол Irritec 25 мм шт. 16 1,85 29,6
Фитинг угол Irritec 25 мм-3/4 Внутренняя резьба шт. 6 1,3 7,8
Фитинг муфта Irritec 25 мм-1" Наружная резьба шт. 8 1,2 9,6
Фитинг муфта Irritec 25 мм-1" Внутренняя резьба шт. 2 1,3 2,6
Обжимной хомут Irritec 25 мм-3/4 ВР шт. 26 0,95 24,7
Штуцерное колено HSBE-050 шт. 31 0,24 7,44
Штуцерное колено HSBE-075 шт. 31 0,25 7,75
Шланг гибкий Flex для соединения дождевателей м. пог. 10 1,1 11
Колонка водозаборная Irritec (Гидрант) шт. 1 7 7
Ключ к колонке водозаборной шт. 1 3 3
Фильтр Irritec 1" шт. 1 9,8 9,8
Труба ПЕ Ø25 (питевая, 6 атм) м. пог. 220 0,35 77
Кабель ПВС 3*0,75 м. пог. 30 0,41 12,3
Гофра пластиковая 16 мм для кабеля м. пог. 30 0,13 3,9
Капельная трубка Siplast (Италия) м. пог. 28 0,6 16,8
Заглушка для кап. трубки шт. 1 0,18 0,18
Соединитель для кап. трубки шт. 1 0,18 0,18
Колышки для кап. трубки шт. 28 0,25 7
Фум лента, изолента, дюбеля, крепежи комп. 1 10 10
Итого: 836,72$

Монтаж автоматического полива своими руками

Что необходимо для монтажа поливной системы?

Перед началом работ следует подготовить расходные материалы и инструменты:

  • Разводной газовый ключ.
  • Штыковая и совковая лопата.
  • Цветные флажки, колышки для разметки дождевателей, клапанов, траншей.
  • Несколько мотков фум ленты или паковочной нити.
  • Ножницы для резки труб.
  • Полиэтиленовая пленка, если работы ведутся на газоне.
  • Аэрозольная краска, чтобы помечать трубы в траншее(если их несколько), делать разметку.
  • Рулетка.
  • Отвертка со сменными головками.
  • Кусачки.
  • Перфоратор для работ с бетоном.
  • Скобы и дюбеля, крепежные изделия для проводов.

Сначала размечаются трассы будущего трубопровода, согласно составленному плану. Для этого используется аэрозольная краска, вбиваются колышки или флажки. После разметки копаются траншеи глубиной 30-35 см. При пересечении трассы трубопровода с бетонными дорожками под них забивают стальные трубы (делают прокол), в отверствия затем укладывается трубопровод поливной системы. Замечательно, если при строительстве дорожек вы сделали закладные – положили под дорожку трубу, через которую можно провести разводку автоматического полива газона.

Разложите трубы рядом с траншеями и нарежте на части необходимой длины. Начните монтаж трубопровода с подключения к насосу или магистральных сетей. После насоса устанавливается кран, перекрывающий систему полива, механический фильтр для очистки воды, а для слива воды из системы перед холодным сезоном или ремонтом труб необходим дренажный вентиль.

Устанавливаются клапаны в монтажные боксы с учетом свободного доступа к ним для ремонта и технического обслуживания, присоединяют трубы. После чего при помощи зажимных фитингов соединяют участки трубопровода в единую сеть. На корпусе клапана есть стрелка, указывающая направление воды, направлена должна быть в сторону дождевателей, не путаем. Для создания поворотов и развилок применяют фитинги различной конфигурации (углы, тройники, муфты с внутренними и наружными резьбами).

Уложите кабеля и прикрепите контроллер. Для управляющих пультов рекомендуется выбрать удобное место, исключающее возможность механических повреждений, доступ детей.

Длину проводов необходимо выбрать с запасом 10-15% расстояния от контроллера до электромагнитного клапана или датчика дождя. Это снизит их натяжение и уменьшит вероятность обрыва. Чтобы избежать механических повреждений, провода лучше укладывать под трубы.

Подключение к соленоидам осуществляется при помощи влагозащищенных муфт или термоусадочных кембриков, осуществляется в соответствии со схемой.

Монтаж дождевателя проводится при помощи обжимного хомута(врезки). Одев его на трубу, зажмите гайки и просверлите отверстие в трубе, отрежте трубки Flex ~ 30 см, вкрутите штуцерные колени с обоих концов трубки, HSBE 050 (1/2") вкручивается в дождеватель, HSBE 075 (3/4") - в хомут. Соединение готово!

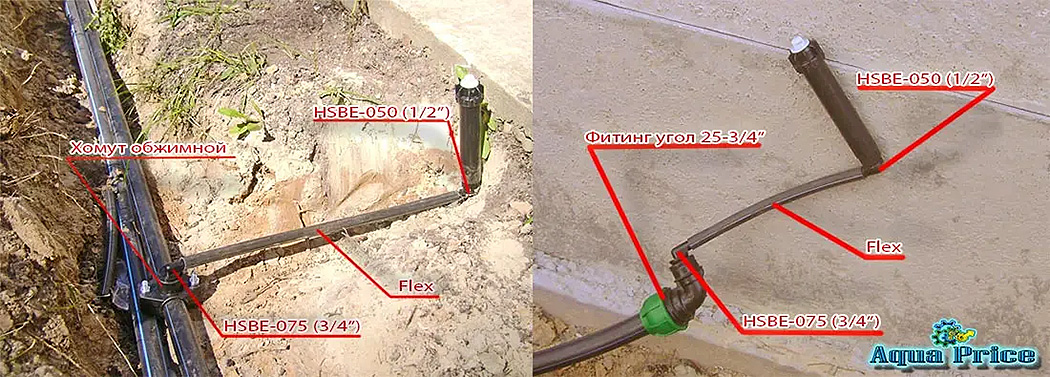

Соединение дождевателя к трубе обжимным хомутом

После чего включают автополив в ручном режиме и осуществляют промывку системы, в ходе которой удаляются загрязнения, засоряющие сопла дождевателей. Установите форсунки согласно моделям.

Проводят настройку углов и дальности полива и проверяют зону покрытия, работоспособность всех элементов и устройств. При необходимости ликвидируют все неисправности. Перед тем, как засыпать трубопровод, необходимо убедиться в отсутствии утечек и неисправностей.

Засыпка траншей завершает монтаж автополива. Далее программируем котроллер в соответствии с особенностями климата и растений на участке.

Покупая оборудование для автополива газона комплектом, вы обязательно получите скидку как оптовый покупатель.

Если вы затрудняетесь самостоятельно спроектировать и установить автоматический полив, можете воспользоваться услугами наших специалистов. Они рассчитают параметры автополива, выберут подходящее оборудование и установят его на вашем участке. Звоните!

Мы очень старались и приложили немало усилий для написания этого руководства по проектированию и монтажу системы автоматического полива. Надеемся, что оно принесет пользу, и наш труд не будет напрасным.
