Циркуляционные насосы для воды и отопления
Схема для отопления не подключенного к центральному теплоснабжению здания выглядит так: ставят водогрейный котёл, батареи отопления, а трубами закольцовывают контур. Когда перемещение теплоносителя естественным образом происходит не достаточно интенсивно, в систему встраивают двигатель потока – циркуляционный насос для воды. Помпы с поддержанием водооборота в тепловом контуре отличаются по конструкции, параметрам, ценам.
Принцип действия и назначение

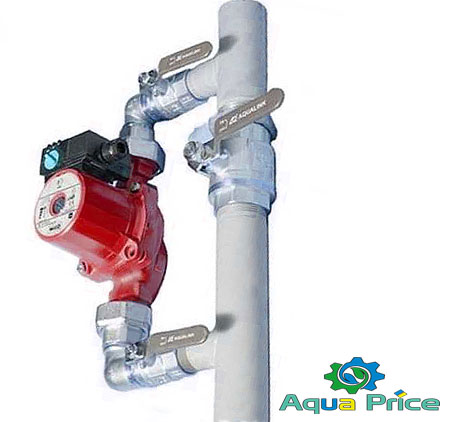

Насосы для котлов отопления бывают встроенными в котлоагрегат, но их мощность часто оказывается недостаточной при подключении к тепловой сети множественных гидроносителей. Это могут быть дополнительные батареи отопления, устройство тёплого пола.
Принцип работы центробежного насоса, к разряду которых относят большинство циркуляционных насосов для ускорения жидкости в закрытых или открытых контурах: ротор с лопатками создаёт напор нужного направления. При этом теплоноситель сам способен вращать крыльчатку, что ведёт к снижению расхода электроэнергии: насос отопления работает безпрерывно, без перенагрузок. Происходит равномерное распределение нагрева по элементам сети. Оптимальная разница температур воды на входе и обратке – 10ºС. Назначение циркуляционного насоса в отопительном контуре:
- задавать скорость теплового потока, режим работы котла;
- обеспечивать нужный напор, непрерывность циркуляции теплоносителя;
- снижать риск возникновения воздушных пробок.
Виды и особенности помп отопления
Различают промышленные и бытовые циркуляционные насосы для обеспечения движения теплоносителя внутри труб. Помпы обоих типоразмеров выпускают в 2 исполнениях: с мокрым, когда есть прямой контакт с жидкостью, или сухим роторным механизмом. Последние циркуляционные насосы для системы отопления отличаются такими показателями:
- Конструкция: рабочую камеру и мотор разделяют уплотнительные кольца. Соединены корпусы муфтой или фланцем. Охлаждение двигателя – воздушное. Сухой циркулярный насос для котла бывает блочным, консольным, с вертикально расположенным мотором.
- Эффективность: КПД работы гидронасоса с сухим ротором – 80-85%.
- Предназначение: промышленное – сухие циркуляционные насосы для систем отопления монтируются на системах значительной протяжённости с большим объёмом перекачиваемой воды.
- Недостатки: шумность – ограничивает использование в доме с тонкими перегородками; требуется замена смазки и техническое обслуживание. Чувствительность к механическим примесям: циркулирующие жидкости должны быть чистыми.
Единый корпус гидронасоса с мокрым ротором содержит оба блока: двигатель и нагнетатель. Рабочее колесо сидит на валу электромотора, от протечки защищает сальник. Теплоноситель дополнительно исполняет функции охлаждения мотора, смазочного материала вращающихся деталей помпы, что позволяет использовать насос водяной для индивидуального отопления: шума от него нет. Использование гидронасоса мокрого типа ограничено трубопроводами небольшой длины: площадь дома <100м². Время работы циркуляционного насоса в среднем 7 лет, но КПД низкий: 50%.
Характеристики и критерии выбора
Циркуляционные насосы для отопления отличаются по основным критериям:
- Взаимозависимые характеристики: производительность Р, л/мин и напор Н, м. График выбора оптимального соотношения величин имеют все центробежные гидронасосы, включая отопительные.
- Мощность электродвигателя. Определяется по Р и Н с запасом <10%.
- Соединительные размеры патрубков. Нужно учитывать, если насос циркуляционный для отопления покупается к уже смонтированной гидросистеме.
- Предельная температура теплоносителя. Предпочтительно брать агрегаты на +110ºС.
Насос для циркуляции воды в отоплении рассчитывают по формуле Р=Q*S/(1,16*ΔT), где Q=100 Вт/м² – количество тепла на обогрев помещения зимой; S=200 м² – площадь дома, принята к примеру. Разница температур на нагнетающей и обратной трубах ΔT задана 20ºС, но может быть и 10-15ºС. Результат показательного расчёта: производительность насоса на отопление Р=100* 200/1,16*20=862 л/час = 14,4 л/мин.
Отличия цен на гидронасосы циркуляции
Когда технические параметры определены, остаётся решающий критерий выбора – сколько стоит циркуляционный насос для отопления. Цена формируется производителем и рынком: у известных фирм – дороже, но с гарантированным качеством. Украина сотрудничает со многими компаниями Западной Европы. Центробежный насос Pedrollo из Италии (см. фото) надёжен, часто применяется в разных условиях, включая системы обогрева. Продажа циркуляционных моделей с сухим, мокрым ротором осуществляется по ценам:
- Промышленные водяные насосы для отопления серии F мощные – 30-45 кВт. Их производительность – 2500-4000 л/мин, напор – 50-100 м, цена – 120-140 тыс. грн.
- Та же категория, но с меньшим потреблением энергии: 15-22 кВт. Параметры: Р=2,5-4 тыс. л/мин, Н=30-60 м. Ценовой диапазон – 50-70 тыс. грн.
- Бытовые поверхностные насосы Pedrollo циркуляционные серии DHL малой мощности: 40-60 Вт. Водооборот – 50-100 л/мин, Р=4,5-7 м. Цена – 1500-5000 грн.
Стоимость насоса отечественного производства со схожими техническими характеристиками будет на 25-30% ниже.
