Редуктор для полива
Редуктор для капельного и автоматического полива
Жидкостные редукторы требуются для понижения или повышения силы тока воды на выходе из устройства. Чтобы не вывести из строя форсунки, клапаны и другие элементы оросительной системы, напор воды необходимо уменьшить до его поступления к ним. Регулятор давления воды успешно выполняет эту задачу.
Что такое редуктор давления для полива
Устройство, которое уменьшает напор при проходе через него, называется редуктором. Регулятор устанавливают при сборке капельных линий для ленты, шлангов и отдельных капельниц.
Поток воды поступает в корпус, с помощью пружин напор понижается поршнем до нужного уровня. Существуют регулируемые редукторы и с заданным значением (не регулируемые).
Разновидности редукторов для понижения давления
Регуляторы напора воды по конструкции можно разделить на три вида:

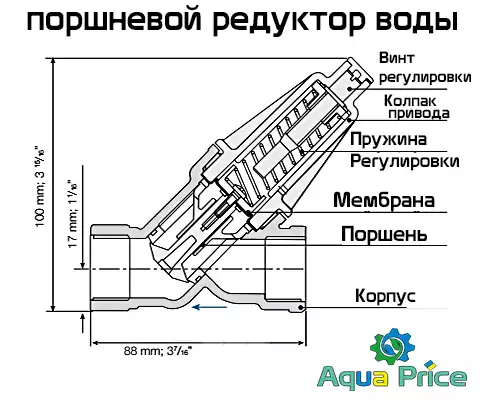

- Поршневые – встречаются чаще всего. Просты и надежны в эксплуатации. Поршень, который расположен внутри корпуса, перекрывает воду, уменьшая напор – в зависимости от настройки редуктора – от 1 до 5 бар.
- Мембранные – особенность регуляторов в том, что они способны работать с широким диапазоном значений – от 1 до 6 бар, обеспечивая низкий расход жидкости. Минус – более сложное устройство, высокая себестоимость.
- Проточные – редуктор применяется для орошения в частных хозяйствах и на госпредприятиях. Внутри пластикового корпуса сделано множество каналов в виде лабиринта. Поток физически затормаживается во время протекания по нему. Даже при наличии твердых частиц в воде он будет работать. Минус проточных устройств – они работают только если жидкость течет по нему в заданном направлении с определенной силой.
Особенности выбора редуктора для воды
№ | Диаметр резьбы | Давление | Водовылив | Назначение |
---|---|---|---|---|

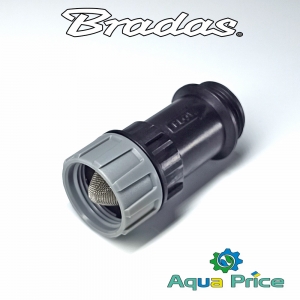

1 | 3/4" | 1 Bar | до 340 л/ч | Капельная лента и трубка до 50 м |
2 | 3/4" | 1.5 Bar | до 420 л/ч | Капельная лента и трубка до 70 м |

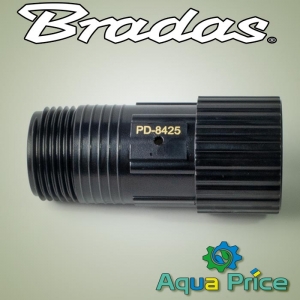

3 | 3/4" | 1.7 Bar | до 980 л/ч | Капельная трубка до 120 м (ветка не более 50 м) |
4 | 3/4" | 2.1 Bar | до 1380 л/ч | Капельная трубка до 230 м (ветка не более 100 м) |

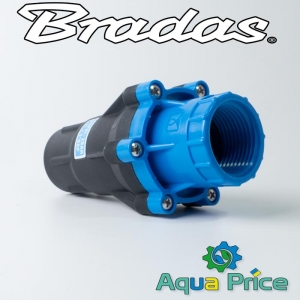

5 | 1" | 2.1 Bar | до 1750 л/ч | Капельная трубка до 280 м (ветка не более 100 м) |

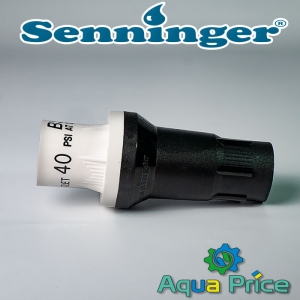

6 | 1" | 2.7 Bar | до 2450 л/ч | Капельная трубка до 380 м (ветка не более 100 м) |
При выборе регулятора давления воды для системы капельного орошения нужно учесть, сможет ли редуктор обеспечить требуемый напор в магистрали линии полива.
Пример:
- для капельной ленты – предельное давление от 0,8 до 1 бар, зависит от фирмы-производителя;
- система микрокапельного полива с наружными капельницами – давление в диапазоне 1-3 бар;
- для шланга капельной системы – давление до 4 бар.
Расход воды – на этот параметр редуктора необходимо обратить особое внимание. Если после сборки линии слишком сильный поток на выходе, то это приведет к прорывам трубопроводов или шлангов, подтекания со штуцеров, поломке форсунок.
Давление на входе – все регуляторы давления воды рассчитываются конструкторами на определенное значение, которое должно приходиться на приемный штуцер. Превышение параметра может привести к поломке устройства. Рекомендуется оставлять запас, равный 10-15% по входному давлению. Это поможет увеличить срок эксплуатации редуктора.
Если фактический напор на входе меньше рекомендуемого в документации, то ряд моделей прекращает работать. В некоторых случаях устройство не пускает воду к выходному штуцеру.
Для подключения редуктора давления для воды дополнительно могут понадобиться:
- фитинги;
- хомуты для подсоединения шлангов;
- фум-лента, герметики для уплотнения соединений.
