Купить трубопроводную арматуру в Украине

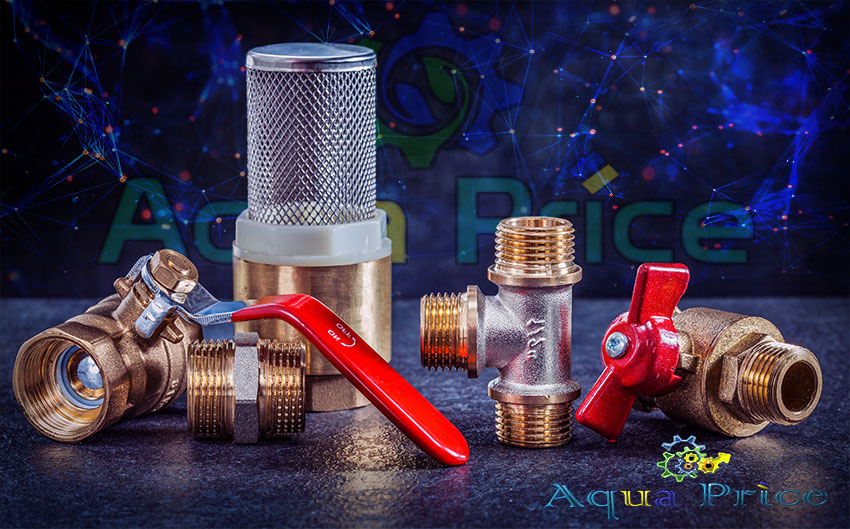

Трубопроводная арматура в Украине

Технические устройства для регулирования потоков в трубах гидросистем – трубопроводная арматура. Наша компания Aqua Price поставляет предприятиям и гражданам весь спектр техустройств, обеспечивающих обвязку насосного оборудования, газо-, водо- и теплосетей любой сложности.

Состав арматуры по функциям и назначению

Узлы трубопровода, где происходит разделение или слияние потоков рабочей среды, оснащаются арматурой. Исходя из выполняемых техустройствами задач, оборудование для водопровода объединено в группы:

  • запорные техустройства: затворы отсечные, спускные, контрольные;
  • регулирующая арматура: редукционная – для снижения давления, совмещённая с запорной – для перекрытия управляемого потока;
  • защитные устройства: от обратного движения воды, воздуха, отключающие – для гашения скорости потока;
  • предохранительная арматура – обеспечивает защиту от аварии посредством сброса излишней воды, газа при высоком давлении;
  • устройства распределения, смешивания потоков;
  • фазоразделительная арматура, в том числе воздухоотводчики – отделение воздуха из потока воды.

По применению техустройства обозначают:

  • общепромышленными;
  • сантехническими;
  • для опасных производств;
  • затворы специального назначения.

Виды и особенности обвязочных техустройств

Собирать узлы трубопровода в систему удобнее, когда соединительные части устройств однотипны. Сортиментом арматуры предусмотрены стыки, по названию которых именуют техустройства:

  1. Фланцевые.
  2. Муфтовые – с внутренней резьбой. Особенность: только для негорючих, нейтральных веществ, воды.
  3. Цапковые – патрубки с наружной нарезкой. Ограничения по применению, как у муфтовых устройств.
  4. Штуцерные – фитинги для разветвлений потоков, переходов на иное сечение.
  5. Сварные – с отводами для приварки.

Арматура также бывает проходной и угловой. Когда патрубков 3 и больше, техустройство называют многоходовым.

Преимущества и минусы видов затворов

При покупке запорной арматуры нужно учитывать применимость устройства к данным условиям. В таблице приведены сведения для ознакомления с плюсами, минусами каждого из видов затворов.

Наименование устройства по типу запирания Особенности конструкции техустройства Достоинства Недостатки
1 Кран Запорный узел округлой формы, поворачивается вокруг оси, перпендикулярной потоку. Шаровый кран: проходной Ø10-1000 мм (ГОСТ 28908-91) Частичное или полное перекрытие потока, малые габариты, простота пользования затвором Невозможность ремонта шарового крана в цельносварном корпусе устройства
2 Клапан Запирающий элемент прекращает поток перемещением параллельно его движению. Сечение труб 10-200 мм Небольшой износ затвора, возможность эксплуатации в условиях вакуума, перепадов температур, высокого давления. Обеспечивает полную герметичность Большое по сравнению с краном гидросопротивление устройства
3 Задвижка Затвор сдвигается под прямым углом к трубопроводу. Условный проход 100-500 мм Малое гидравлическое сопротивление, компактность, простота конструкции, широкая сфера применения Значительная строительная высота техустройства, времени для закрытие требуется больше, чем при работе с краном. Быстрый износ уплотнений

Краткий обзор затворов и фитингов

Запорное оборудование для водопровода большого диаметра (до 280 см) – заслонка. Герметичность запорного устройства невысока, применение ограниченное.

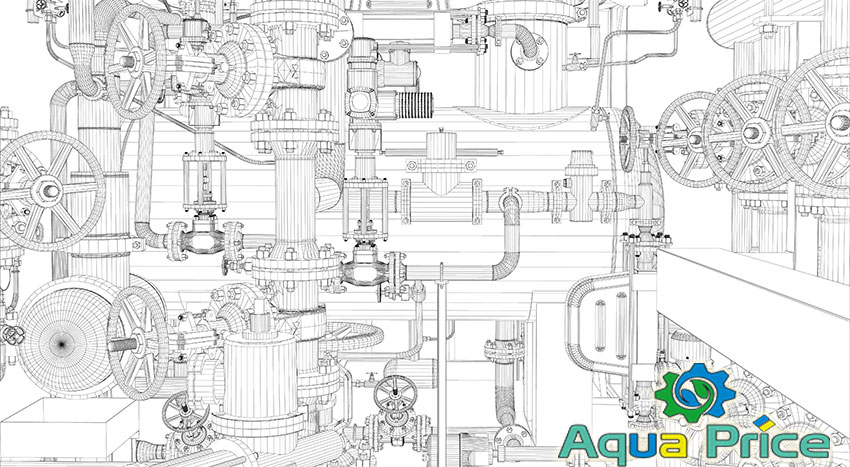

Схема трубопроводной арматуры

В разделе каталога «Трубопроводная арматура» представлена продукция для сборки трубопровода газо- и водоснабжения. Техустройства специального назначения, краны, задвижки, фитинги можно выбрать в вариантах прямого или углового подключения к трубам. Распределены устройства по 12 подразделам.


Воздухоотводчики автоматического или ручного (краны Маевского) действия. Применяются для спуска воздуха из воды в отопительных системах. Стравливающее отверстие техустройства располагается сверху или сбоку. Автоматические отводчики могут изготавливаться с отсечным клапаном, со свободно плавающей системой рычагов.
Задвижки – запорные устройства с перекрывающим поток воды, газа затвором в перпендикулярном к нему направлении. Их тип – муфтовые полнопроходные с дисковым клиновым затвором. Предназначены задвижки для работы в системах водоснабжения. Крановая запорная арматура:

  1. Газовая – шаровые краны применяются на газопроводах внутри, снаружи зданий. Используются в отопительных системах газоснабжения.
  2. Пластиковая арматура – для перекрытия потока воды шаровым затвором крана. Монтируется в автоматических оросительных сетях или в сочетании с электромагнитными клапанами.

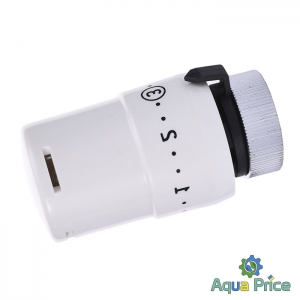

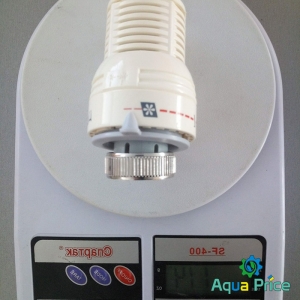

  3. Радиаторная. Устанавливаются краны в узловом исполнении при подключении обогревательных радиаторов. Варианты затворов: с антипротечкой, под термоголовку.
  4. С американкой – резьбовым соединительным устройством для быстрого присоединения крана к трубе или прибору при помощи накидной гайки.

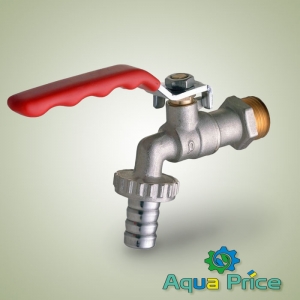

  5. Садовая для воды: водоразборная и поливочная. Второй тип крановой арматуры – вентильный или с затвором в виде шара.
  6. Шаровая для воды. Краны со спускником воздуха, с фильтром + клапаном, под замуровку, 2, 3-ходовые устройства.
  7. Установочная – комбинируется с фильтром, цангой. Затвор бывает двойным, под стиральную машину, краном шаровым, вентильным.

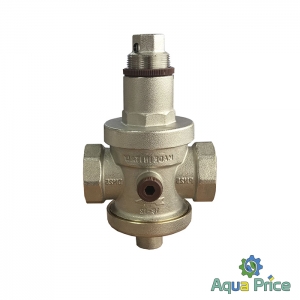

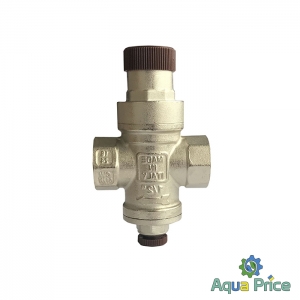

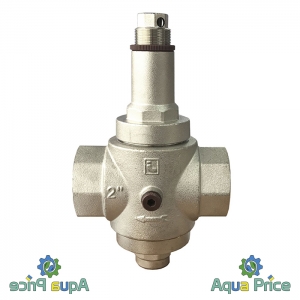

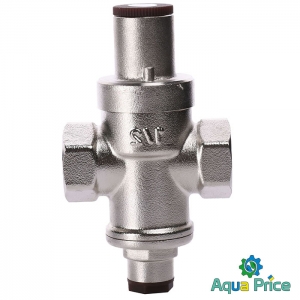

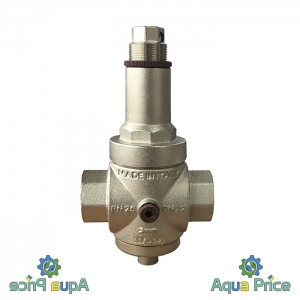

Редукторы давления – техустройства для защиты трубопровода, подключенных к нему бытовых аппаратов от избыточного напора воды. Могут быть с выходом под манометр. Фильтры грубой очистки. Исполнения: для воды, для газа, с отстойником, с ушком под пломбировку.

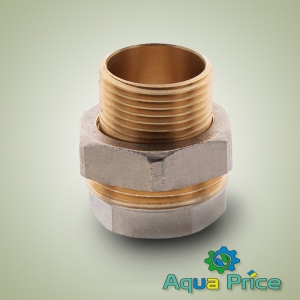

Сгон американка. С его помощью обеспечивается быстрый монтаж техустройств в гидро- пневмосистемах различного назначения.

Цены на устройства трубопроводной обвязки

Стоимость арматуры изменяется в широких пределах. Для удобства сравнения цена на оборудование для монтажа указывается в условных единицах (уе).
  • пластиковые краны простые – 1-8, с регулировочным клапаном – 13;
  • задвижки для воды – 2,5-10;
  • воздухоотводчики автоматические – 3-4, устройства ручного действия – 0,5;
  • краны шаровые 1,5-19, садовые затворы для полива и радиаторные – до 10, установочные – до 80.

Другие техустройства: цена на сгоны находится в пределах 1-20 уе, редукторы – 7-90, фильтры грубой очистки перед счётчиком воды – 1-6 уе.

Предпочтительность покупки в Aqua Price

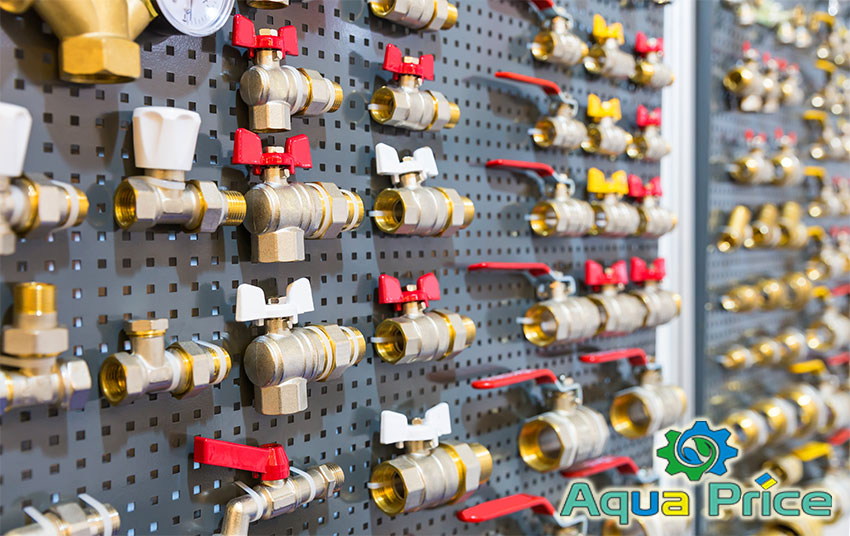

Трубопроводная арматура на витрине в магазине Aqua Price

На сайте нашего интернет-магазина приведены товары для монтажа труб от известных брендов. Плюсы покупки у нас:

  • собственные склады, опт, розница;
  • ходовые позиции всегда в наличии;
  • стоимость трубопроводной арматуры не выше средней по региону.

Заказать техустройства можно непосредственно на портале компании.
