Наружный контроллер Hunter PCC-1201-e
-
- Производитель: Hunter
- Доступность: На складе
- Код товара: pcc-1201-e
- Артикул: 118
- Серия PCC
- Тип Контроллер
- Количество зон 12
- Место расположения Для улицы
- Питание Сеть 220V
- Расширение модулями Нет
- Материал корпуса Пластик
Контроллер Hunter PCC-1201-e - управляющее устройство, подходит для создания автономной системы и управления 12 зонами полива.
Модель контроллера PCC-1201-e на 12 зон
Контроллер PCC-1201-e для автополива – это полноценный программно управляемый пульт, который устанавливается снаружи и внутри помещения под крышей, предназначен для управления процессом орошения 12 зон на участке.

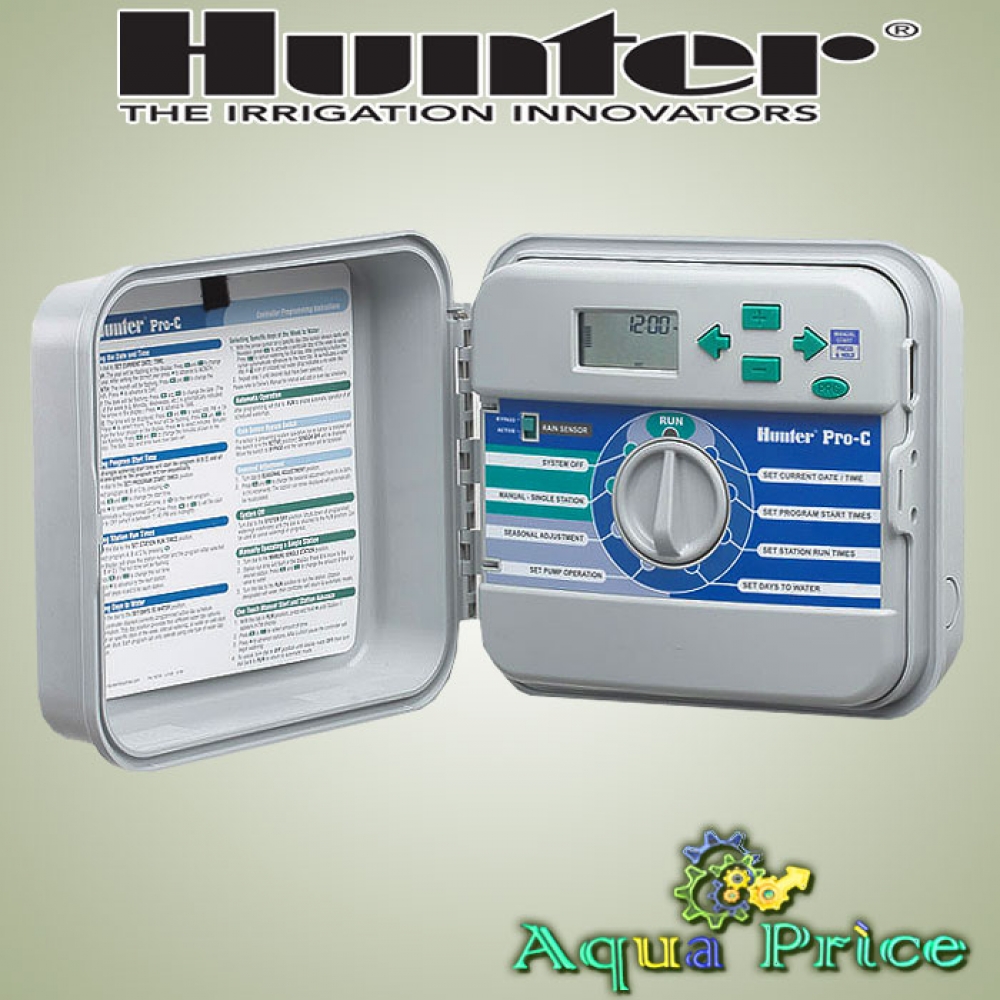

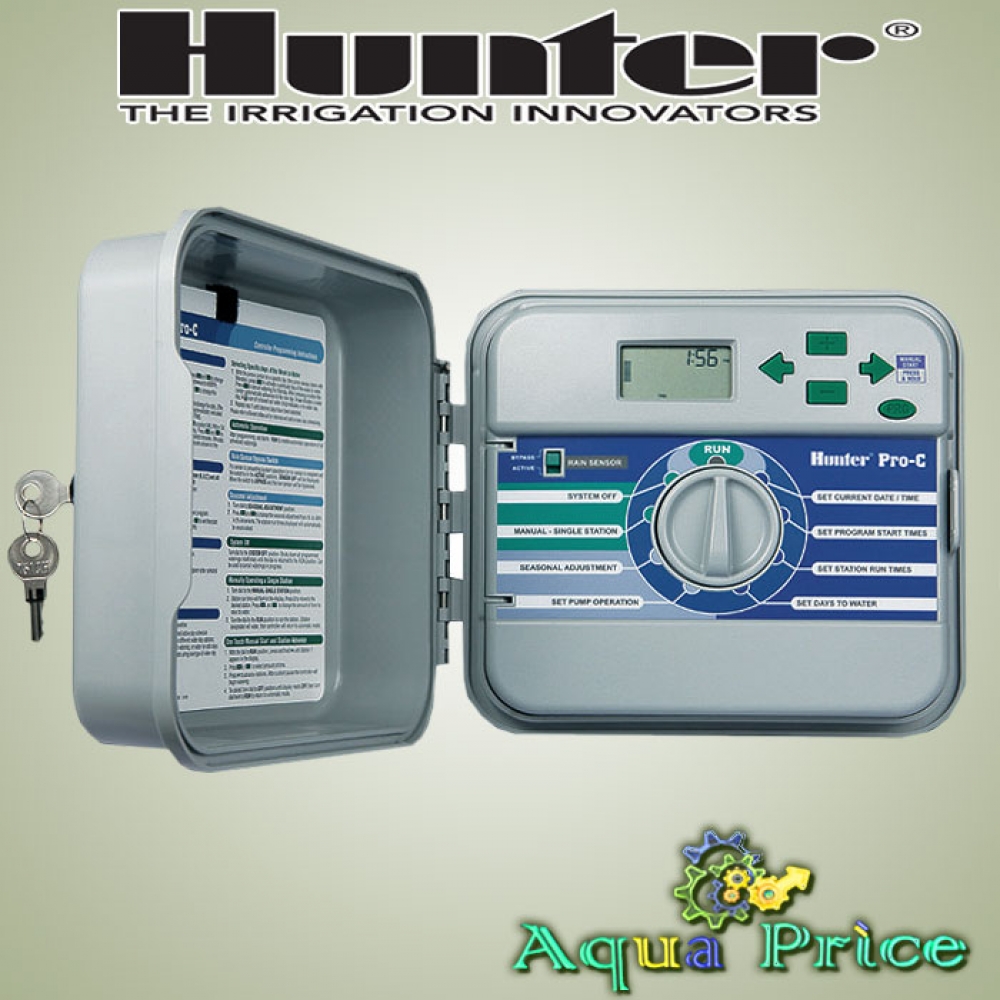

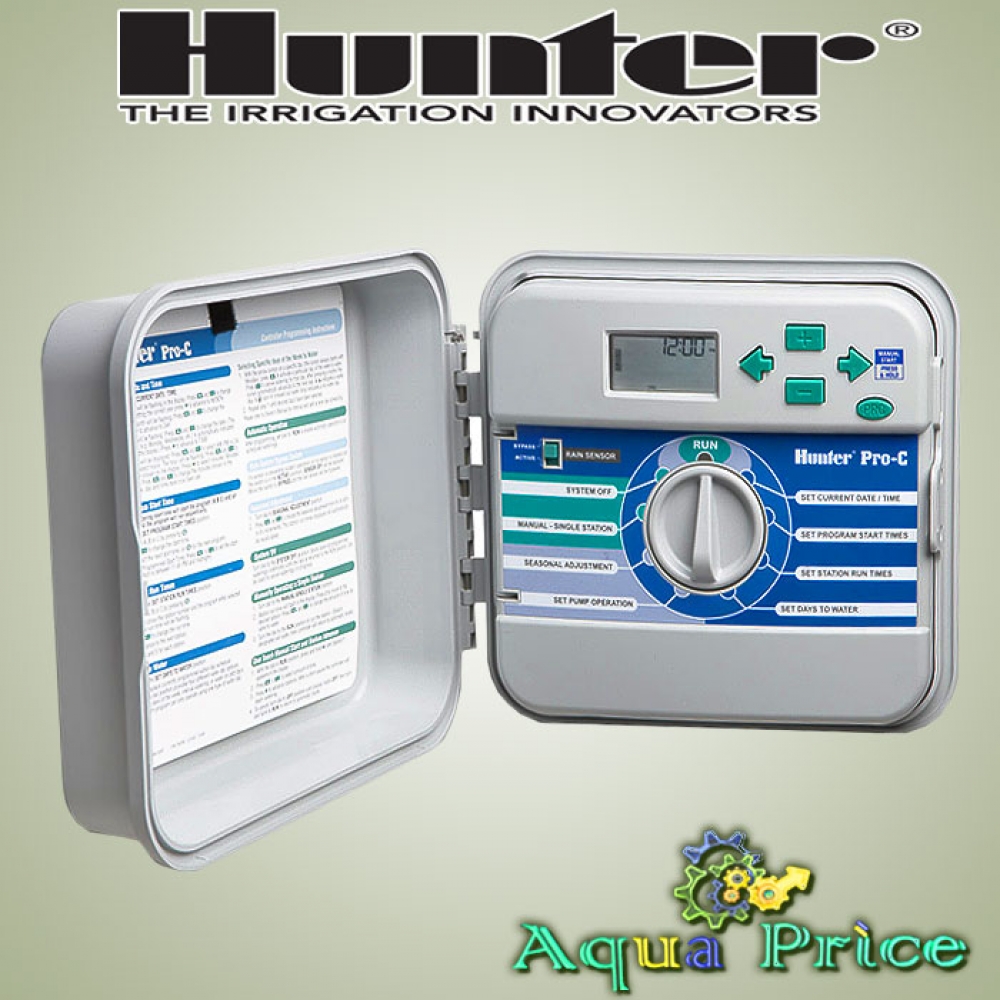

Блок управления выполнен в корпусе из прочного пластика серого цвета с защитной крышкой. Для предотвращения вмешательства в процесс орошения на дверце имеется замок. Для подключения устройства в сеть не потребуется дополнительный блок питания, он встроен внутри корпуса. На панели управления расположен экран для вывода информации о настройках, текущем состоянии и ошибках, если они обнаружены.
Контроллер совместим с электромагнитными клапанами на 24 v переменного тока от Hunter, Rain Bird, Toro. При необходимости оборудование можно скомбинировать из продукции разных марок.
Характеристики
Программный модуль РСС для полива 12 зон – это надежный помощник для ирригации больших и средних приусадебных участков и коммерческих объектов. Обеспечивает эту возможность он благодаря следующим характеристикам:
- Устройство управляет 12 клапанами.
- 3 независимые программы.
- Совместим с внешними датчиками осадков, уровня влажности почвы и заморозков.
- Возможность установки полива по нескольким графикам.
| № | Наименование | Значение |
|---|---|---|
| 1 | Тип | Фиксированный |
| 2 | Фирма производитель: | Hunter Industries |
| 3 | Материал корпуса: | Пластик |
| 4 | Количество зон: | 12 |
| 5 | Количество независимых программ: | A,B,C |
| 6 | Количество запусков в сутки на программу: | 4 |
| 7 | Максимальная длительность полива 1 линии: | 6 часов |
| 8 | Задержка между линиями: | Да |
| 9 | Программирование погодных датчиков: | Да |
| 10 | Питание | Сетевое 230 v (50/60Гц) |
| 11 | Питание автономной памяти | "Крона" 9 v (не комплектуется) |
| 12 | Предельная температура: | min -18° C, max -60° C |
| 13 | Размеры устройства: | Высота - 226мм., ширина - 251мм., глубина - 109мм. |
| 14 | Управление настройками | Круговой переключатель/кнопки |
| 15 | Выходное напряжение на клапана: | ~24V (0,56A) |
| 16 | Выходное напряжение трансформатора: | ~24V (1A) |
| 17 | Энергонезависимая память | Да |
| 18 | Частота тока: | 50-60 Гц. |
| 19 | Гарантия от производителя | 2 года |
| 20 | Программы, работающие одновременно: | 1 |
| 21 | Ресурс | 12-15 лет |
| 22 | Совместимость с погодными датчиками | Rain-Clik, Mini-Clik, Soil-Clik |
| 23 | Страна производитель | США |
Подключение контроллера PCC-1201-e

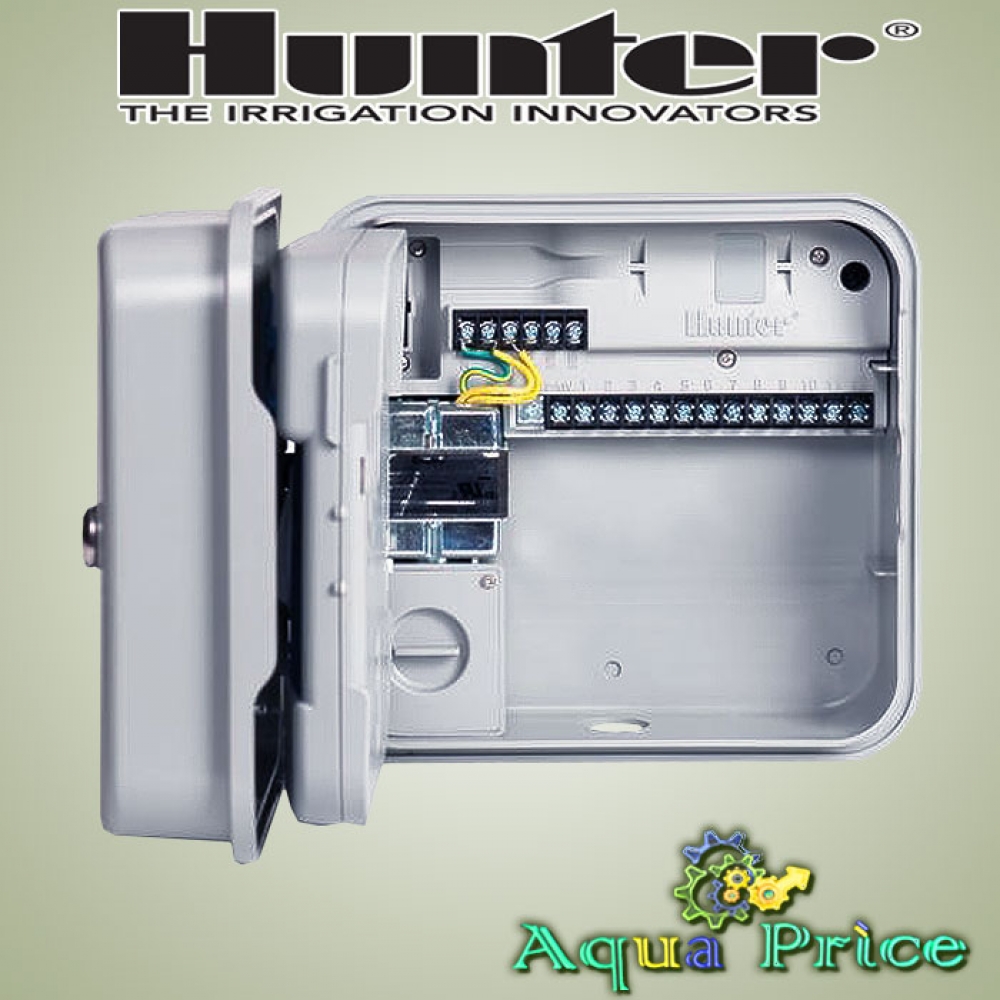

Для подключения контроллера PCC-1201-e к сети 230В необходимо пропустить питающий провод в нижней части корпуса. В отсеке находится клема из 3 выводов, 1 провод зеленого цвета и 2 желтого. Питающие провода необходимо подключить в таком порядке: желто-зеленый (заземление) подключаем к зеленому выводу на клеме и зажимаем винтом. Фазу и ноль (обычно коричневого и синего цвета) подключайте к желтым проводам. Обязательно: питание на вводном проводе должно быть отключено!
С тыльной стороны лицевой панели находится слот для батареи, она необходима для сбережения текущего времени и настроек PCC-1201-e при отсутствии электричества. Полив запускаться от батарейки не будет, для питания электроклапанов необходимо питание 24в переменного тока, которое дает трансформатор 230/24. Вставьте в отсек батарею серии "Крона" 9в и закройте отсек.
Подключение клапанов линик к контроллеру
Проложите провод от клапанов к контроллеру и заведите их внутрь корпуса в нижней части, с левой стороны. От каждого электромагнитного клапана выходит по 2 питающие провода. Один из них (любой) является общим. По одному проводу с каждого клапана соединяйте вместе и подключайте на клему "C" (общий провод), ноходится он в зоне подключения погодного датчика с маркировкой "SEN". Оставшиеся по одному проводу с клапанов подключаем на выводы зон под номерами от 1 до 12.
Подключение датчика дождя
PCC-1201-e поддерживает подключение погодных датчиков с функцией "Clik".Снимите перемычку с клем "SEN". Подключите 2 провода от датчика дождя к разъемам. Активируйте датчик переключив тумблер из режима "BYPASS" в "ACTIV"на лицевой панели.
Проверка системы на ошибки
Контроллер PCC-1201-e способен выполнить проверку работоспособности системы автополива и выявить неполадки. При проверке будет по очереди запускаться каждая зона полива от 1 до 12. Для активации функции зажмите и удерживайте кнопку "PRG", на экране начнет мигать номер зоны. Для выбора зоны используйте копки со стрелками. Для выбора длительности тестирования нажимайте + или - (максимальное время 15 мин.). Если контроллер выявит ошибку, на экране появится надпись "ERR" и номер проблемной зоны.
Включите питание контроллера и проведите настройки. Ознакомиться с настройками можно, ➤ скачав инструкцию.
Дополнительное оборудование для контроллера PCC-1201-e
Где купить контроллер?
Вы хотите спроектировать качественную систему полива для своего приусадебного участка? Мы предлагаем купить контроллер Hunter PCC-1201-e в Aqua Price. У нас в продаже имеются комплектующие: погодные датчики, дистанционные пульты управления, электроклапана, дождеватели.
Служба поддержки Aqua Price готова помочь с созданием проекта, монтажом системы автоматического полива.
| Параметры устройства | |
| Серия | PCC |
| Тип | Контроллер |
| Количество зон | 12 |
| Место расположения | Для улицы |
| Питание | Сеть 220V |
| Расширение модулями | Нет |
| Материал корпуса | Пластик |
| Управление | Ручное |
|
