Контроллер ELC 601i-e для автополива на 6 зон

Контроллер Hunter ELC 601i-e - это программируемый блок управления системой автоматического полива для размещения в помещениях. Обеспечивает контроль датчиков осадков и управление электромагнитными клапанами, насосом в системе. Запускает полив насаждений на участке по времени или в зависимости от погодных условий.

Автоматическая система орошения – это целый комплекс устройств, которые взаимодействуют между собой. Контроллер управляет временем запуска, днями полива и мониторит погодные условия, модель устанавливается в доме, под крышей на террасе или закрывается в электрические щиты.

Технические параметры:

Конструктивные особенности

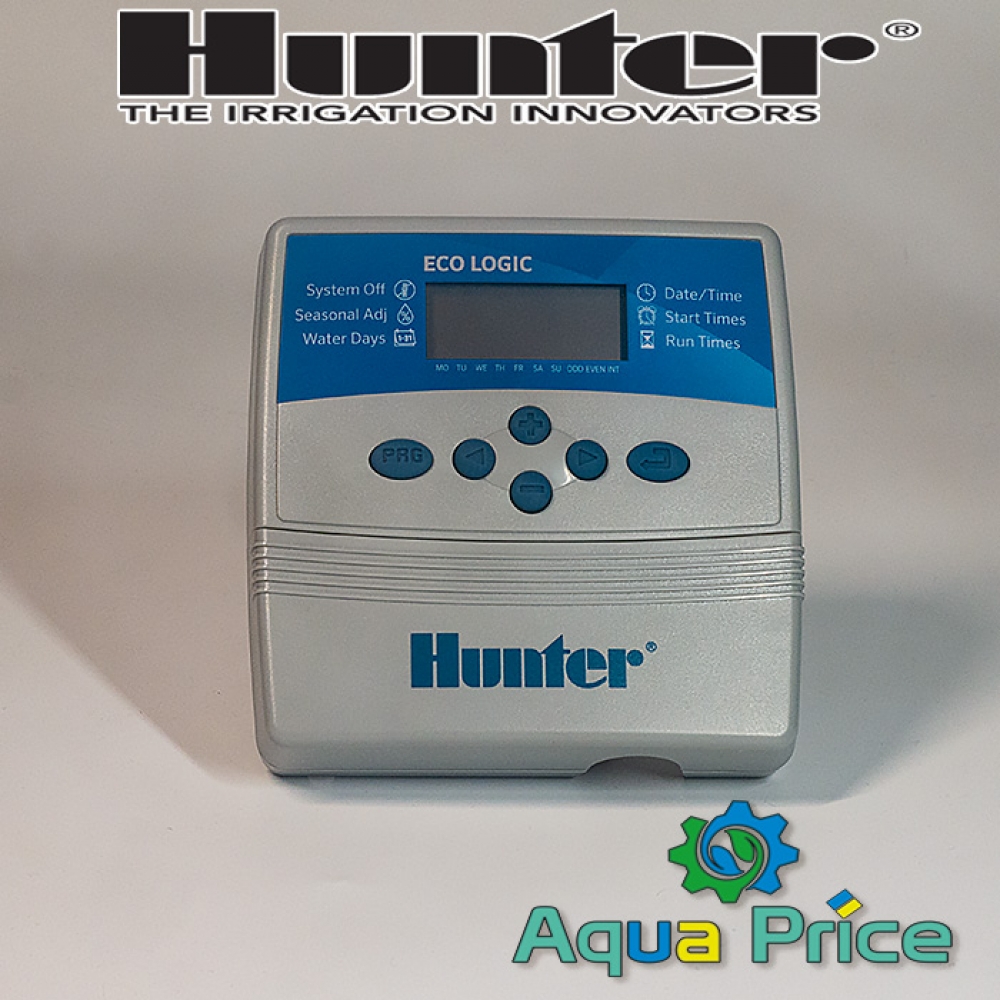

Контроллер Hunter ELC 601i-e для автополива выполнен в пластиковом корпусе 16 на 16 см., на передней панели имеются органы управления: 6 кнопок и монохромный дисплей для отображения текущее состояние датчиков и системы. На табло отображается список программ и режимов.

• Кнопки-стрелки (вправо-влево) перемещают между параметрами внутри режима (выбор зон, стартов полива, часы, дата, и т.д.).
• Кнопки плюс и минус увеличивают или уменьшают значение соответственно.
• Искривленная стрелка справа перелистывает режимы (настройки даты и времени/настройка запусков/длительность линий в минутах/дни недели для полива и т.д.). По краю экрана будет перемещаться указатель текущего режима.
• Кнопка PRG слева выбирает программу для настройки A B.

Шестизонный контроллер ELC 601i-e является простым и недорогим в классе бюджетной автоматики, обладает достаточными возможностями для организации автополива на приусадебном участке 6-10 соток. Способен обрабатывать до 6 зон полива с отдельным клапаном в каждой.

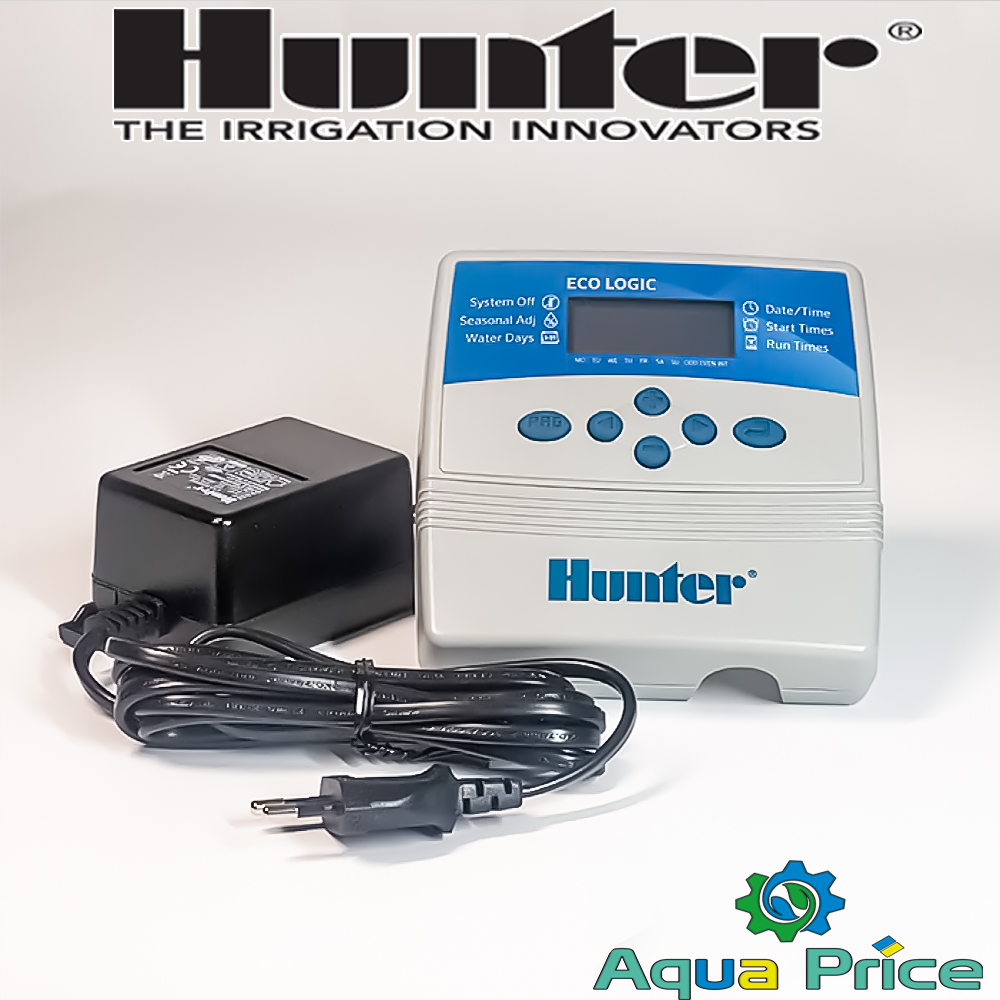

Питание устройства осуществляется от трансформатора переменного тока 220в/24в, выполнен в наружном исполнении и входит в комплект.

Установка Hunter ELC

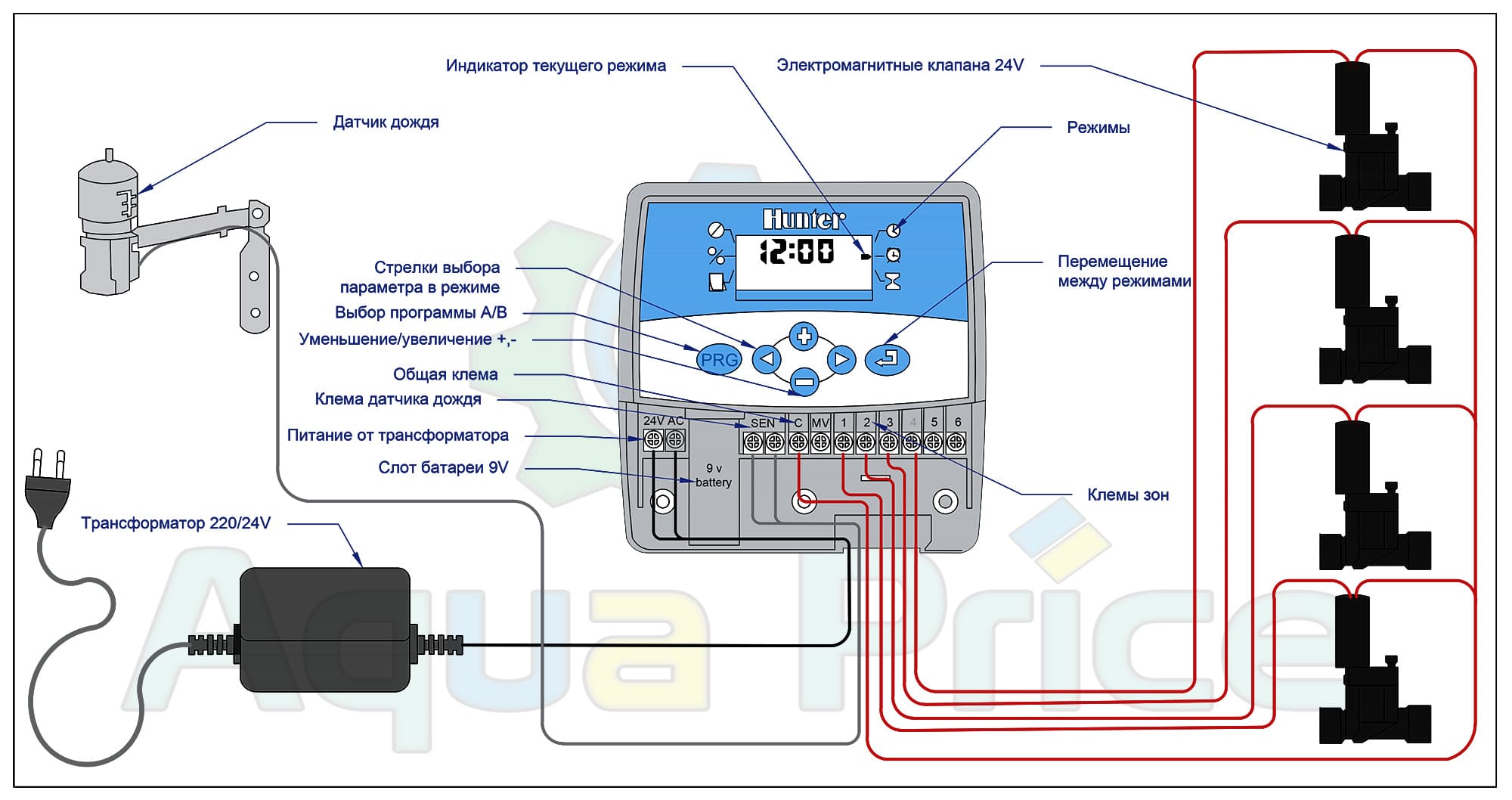

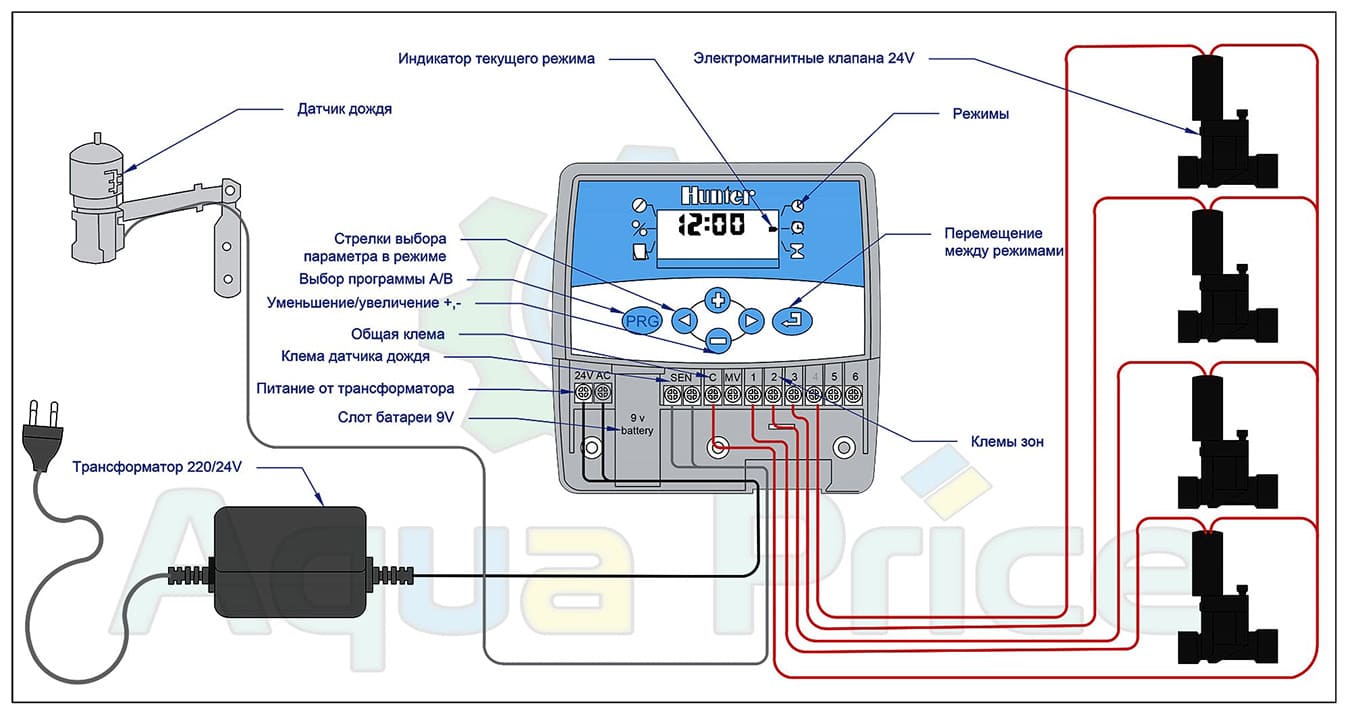

Монтаж ELC 601i-e выполняется при помощи отвертки:

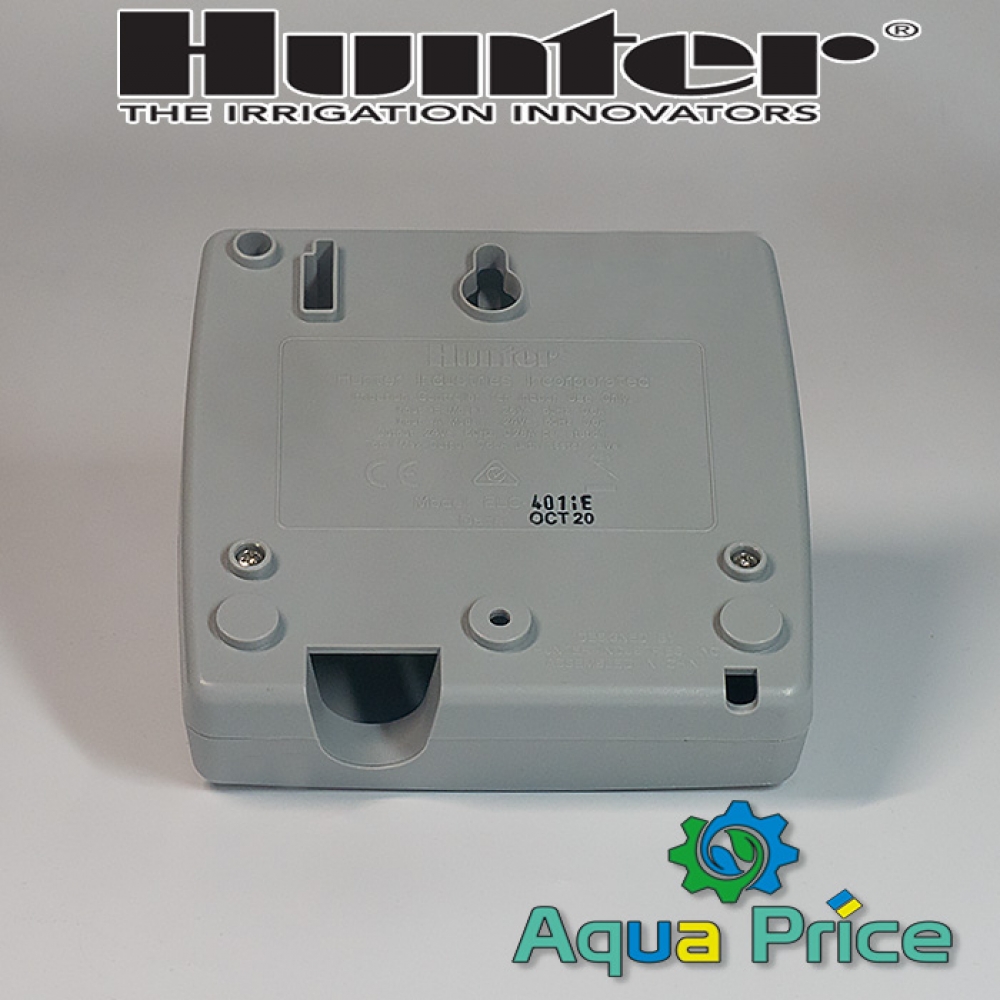

1. Наметьте место для контроллера. Вкрутите саморез, если мягкий материал или вбейте дюбель, если бетон. Необходимо повесить таймер за паз на задней крышке. Снимите нижнюю крышку с клемами и зафиксируйте корпус по углам двумя саморезами.
2. Через нижний канал проведите провод от трансформатора в клеммный отсек и подключите к слотам 24V AC.
3. Подсоедините тем же маршрутом провода от датчика дождя. Перемычку в разъеме необходимо убрать.
4. Провода от электромагнитных клапанов по одному подключаем к ELC на номер нашей зоны от 1 до 6. Оставшиеся провода с клапанов подаем на клему С (общий провод)
5. Установите батарейку 9V "Крона" в отсек между клемами трансформатора и датчика дождя. При отсутствии электроэнергии будут сохраняться время и настройки контроллера ELC ECO Logic.

Теперь осталось настроить ELC для запуска автоматического или ручного полива.

Настройка

Для настройки автоматического полива необходимо:

• Установить текущую дату и время
• Настроить время хотя бы 1 старт полива (может быть 4 на каждой программе A,B)
• Выставить время работы каждой зоны в минутах
• Выбрать дни недели для орошения или все (каждый день)
• Кривой стрелкой перевести контроллер ELC в режим RUN (на экране будет показано текущее время и день недели)
• Теперь полив будет запускаться по заданным настройкам
• Для ручного запуска необходимо зажать и удерживать кнопку вправо, появится выбор зон полива, выбрав линию и добавив время, запустится полив.

В памяти контроллера установлены 2 независимые программы, функция времени включения по дням полива. Управление автополивом в ручном режиме и автоматически по предустановленной программе.

При подключении внешнего датчика дождя эффективность системы возрастает. В дождь система отключается и не расходует электрику, воду и ресурс насоса.

Дополнительные товары для контроллера

Наше предложение

Для обеспечения стабильного управления системы орошения предлагаем купить контроллер Hunter ELC 601i-e по выгодной цене с доставкой по Украине. На устройство действует гарантия от 2 до 5 лет.

Контролеры ELC ECO Logic от Hunter просты в использовании, характеризуются высоким уровнем выносливости, надежности, отличным качеством сборки. Способны оросить 6 зон участка, установить режимы работы, запускаемые вручную либо автоматически с помощью компьютерной программы.

Устройство обеспечивает 4 часа бесперебойного полива, программируемую задержку на время дождя от 1 до 7 дней.
