Оборудование Hunter для полива футбольного поля

Комплект товаров для монтажа автоматического полива футбольного поля

Комплект оборудования футбольного поля (стадиона) предназначен для монтажа системы автоматического полива газонного покрытия. В набор включены базовые товары для создания оросительного комплекса проверенные годами эксплуатации.

Трудно представить футбольное поле без газона. Без орошения под открытым небом и интенсивными нагрузками у газона на поле нет шансов. Газонная трава - это быстрорастущий злак, интенсивно потребляющий влагу, питательные вещества и восстанавливающий зеленый покров. На футбольном поле около 6000 м² газона и ему жизненно необходима вода. Автоматический полив прекрасно справляется с задачей распределения воды по большим площадям, сводит на минимум затраты, время и физический труд.

Сборный комплект для автоматического полива стадиона построен на оборудовании Hunter с дополнением опциями от Pedrollo, Irritec и VS Plast. Включает 9 зон (клапанов) дождевателей под управлением контроллера, запускающего насос в момент старта и открывающего каждую линию по очереди.

Имея базовое понимание об автополиве вы сможете своими руками создать из комплекта оборудования оросительный комплекс размером в стадион.

1. На первых этапах необходимо задуматься о источнике водоподачи. Система потребляет до 80 м³ за цикл полива и эту воду необходимо подавать быстро. Лучшим решением будут накопительные емкости больших объемов, река или озеро.
2. Для насосного оборудования понадобится мощная электрическая сеть 380в (3 фазы), это необходимо предусмотреть сразу.

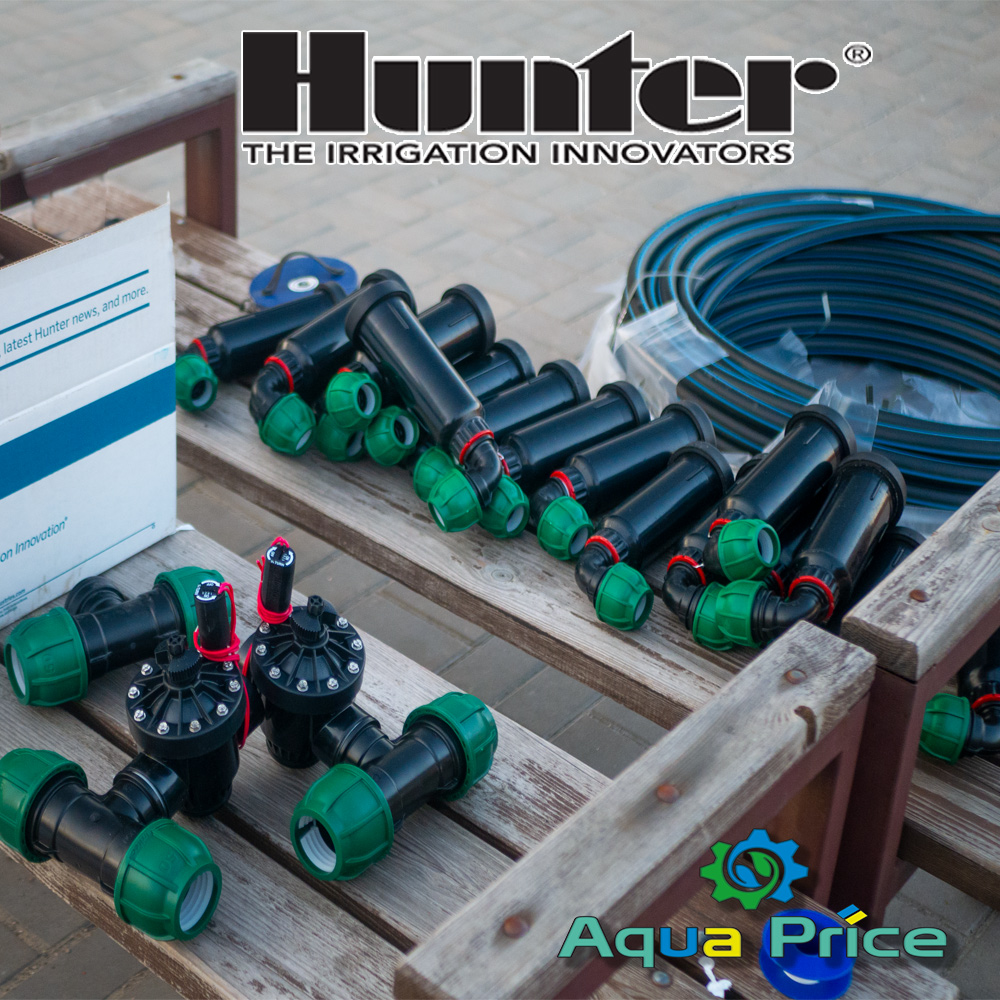

Описание набора оборудования для полива

1. Контроллер управления циклом полива Hunter PCC-1201-e способен управлять системой до 12 электроклапанов. Оснащен слотом для подключения датчика дождя, энергонезависимой памятью, корпусом для наружного размещения. Настройки вносятся вручную, переключением поворотного тумблера. На выбор в комплекте можно взять модель X2 или PHC с возможностью управлять оросительным комплексом по WI FI.

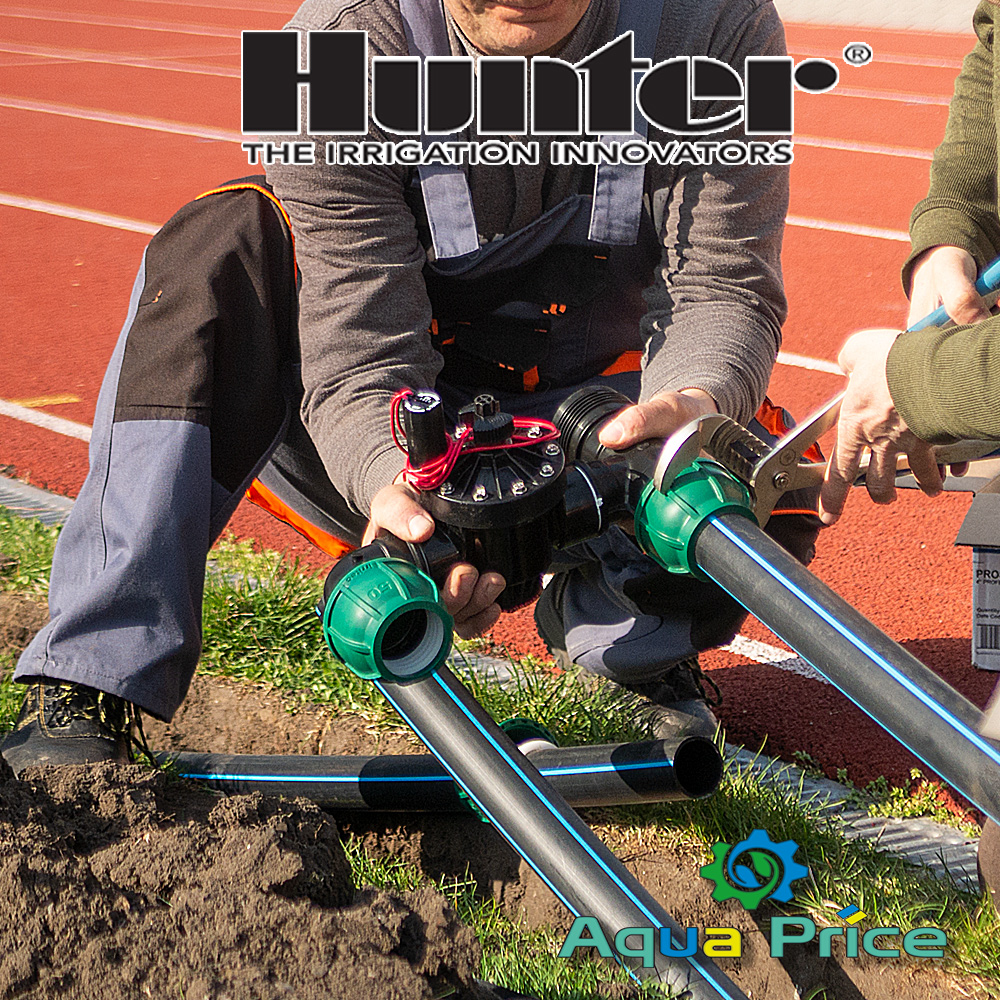

2. Электромагнитные клапаны Hunter PGV 151 B на 1,5" внутренняя резьба, 24в переменного тока, с регулировкой потока. Может быть заменен на ICV 151 с корпусом усиленным стекловолокном.

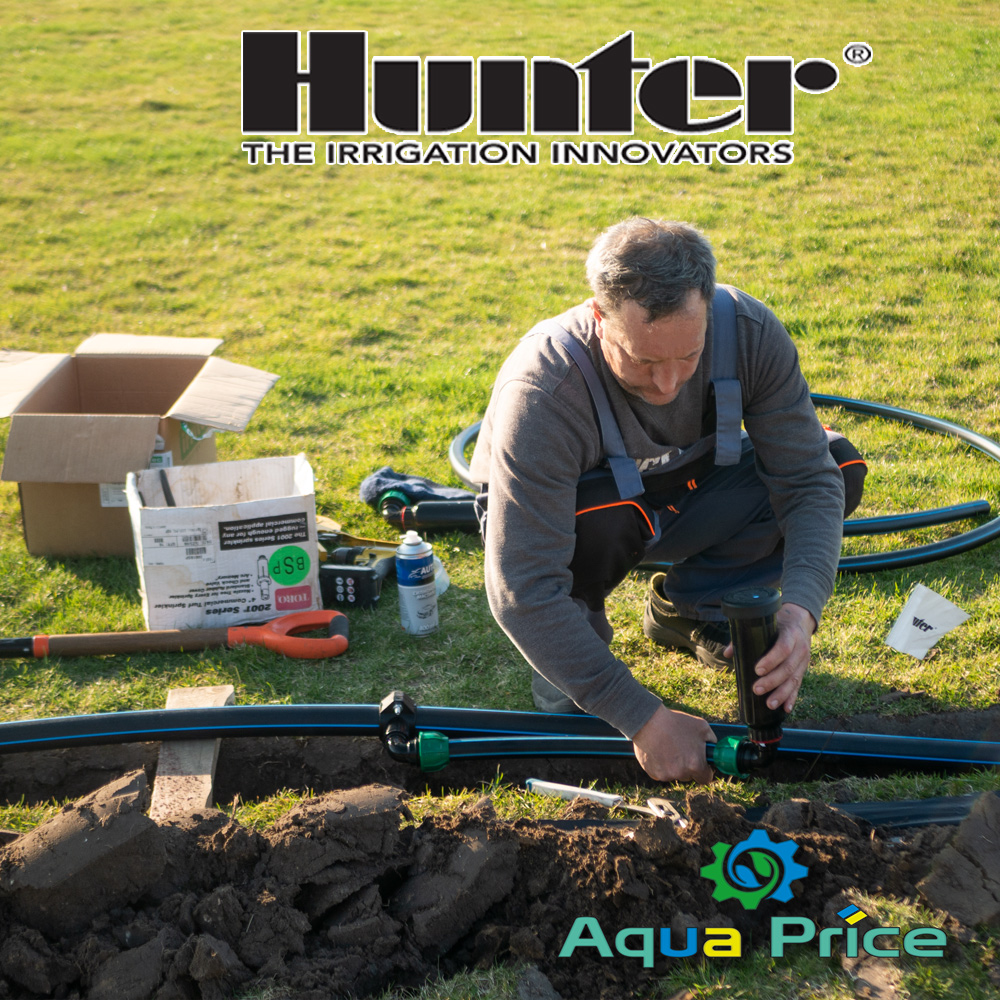

3. Распылительные дождеватели роторного типа I 25-04 имеют подключение в 1" ВР, длинна струи до 21 м, сменные сопла для регулировки дальности и потока, высота штока 10см, прорезиненная крышка. Модель I 25-04 SS со стальным штоком.
4. Клапанные боксы Irritec Large из пластика cлужат для дополнительной защиты клапанов и технического обслуживания.
5. Датчик дождя Hunter Rain Clik подает сигнал на отключение системы автоматического полива футбольного поля в дождь. Устанавливается под открытым небом. Имеет провод длинной 7м.
6. Магнитный трехфазный пускатель Hunter PSR 53 предназначен для запуска насоса, после сигнала контроллера замыкает контакты и подает питание на насос. Оснащен защитным кожухом с дверцей для наружной установки.

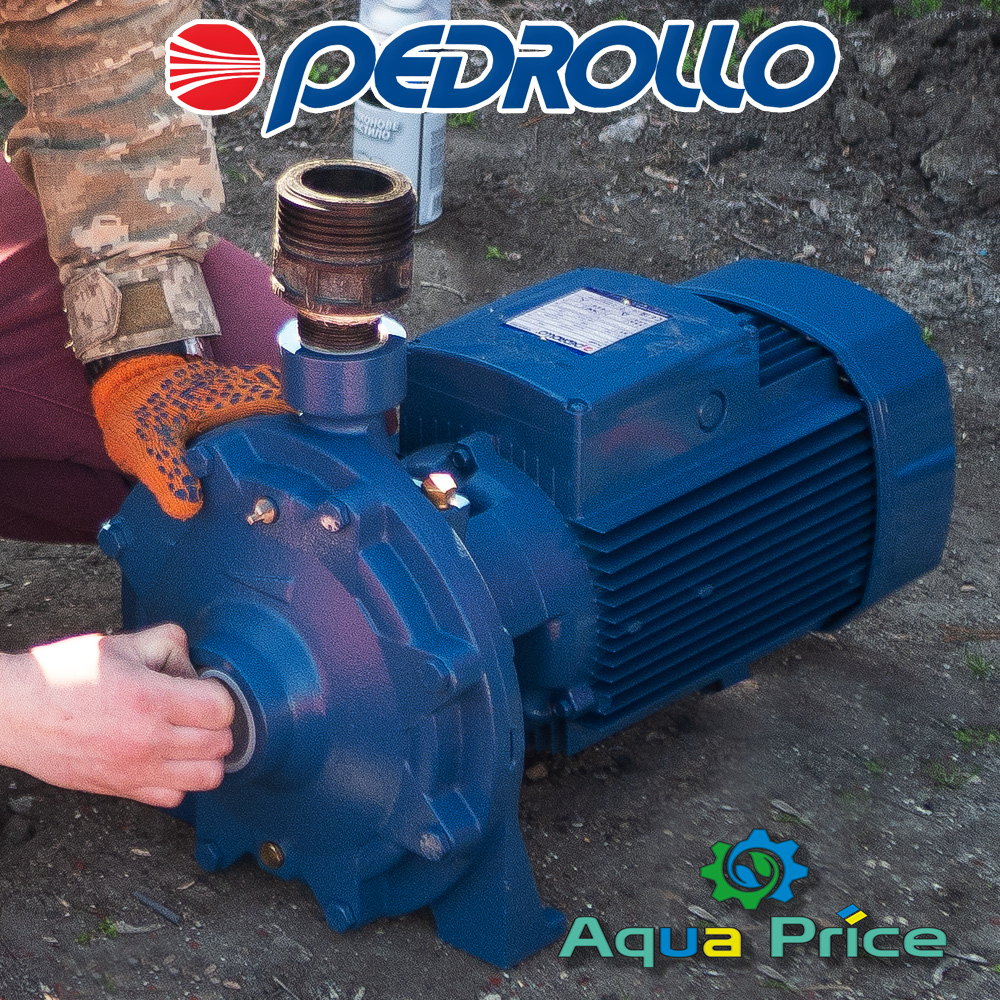

7. Центробежный трехфазный насос Pedrollo 2CP 40/180A мощностью 7,5 кВт, перекачивает до 24 м³/час, создавая давление 8,5 атм. Размер входного патрубка 2", напорного 1,5".
8. Хомут обжимной (врезка) Irritec 50-1" ВР применяется в комплекте полива футбольного поля для создания вывода на дождеватель путем обжимания транзитной, линейной трубы и сверлением в ней отверстия. Внутренний диаметр под трубу 50 мм, диаметр резьбы для подключения 1".
9. Кабель ПВС Меганом 5*0,75 необходим для соединения контроллера и электромагнитных клапанов находящихся на футбольном поле. В двойной изоляции находятся 5 проводков сечением 0,75мм². Одним проводом подключаются 4 клапаны (1 жила общая для всех, остальные по 1 на клапан).
10. Гофра диаметром 16 или 20мм предназначена для дополнительной защиты управляющего провода от повреждений и разрушения.

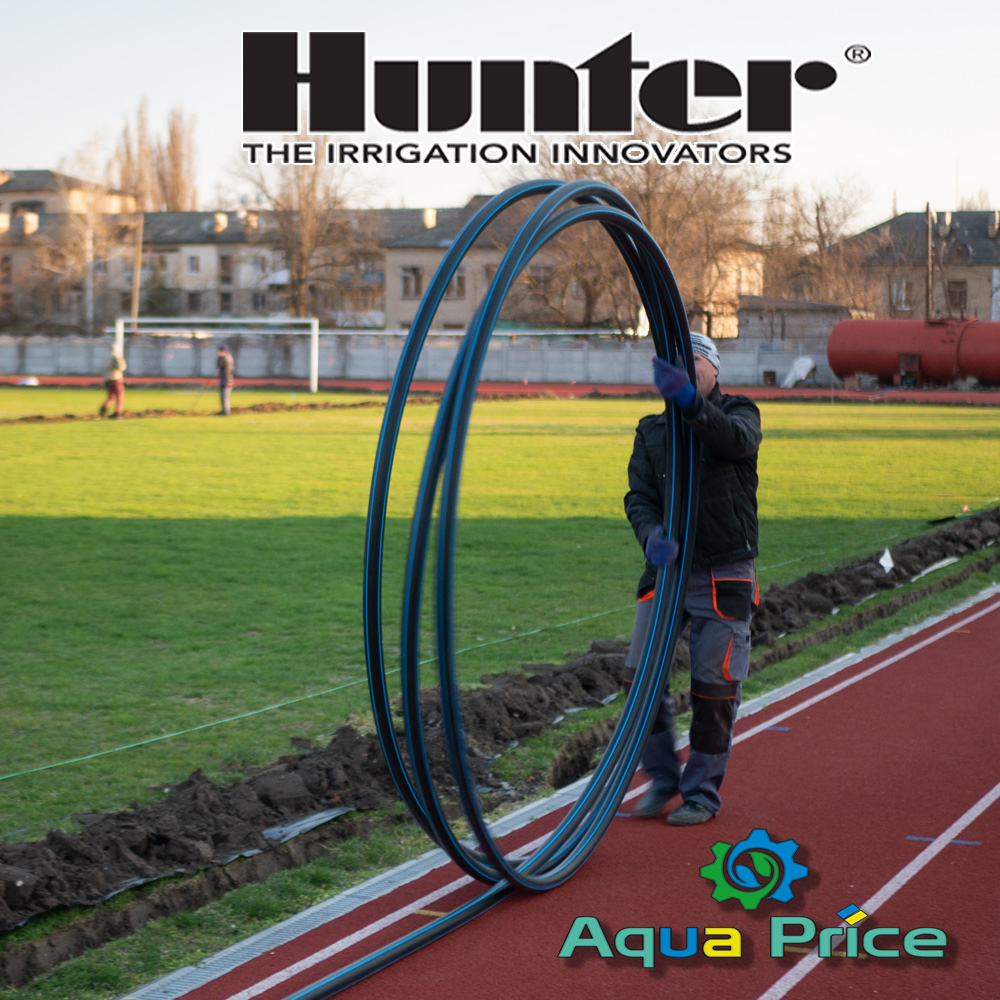

11. Труба полиэтиленовая 50мм с толщиной стенки 3,7мм. Выдерживает давление до 10 Bar. Применяется для прокладки трубопровода и подачи воды к дождевателям.
12. Труба полиэтиленовая 32мм на 10 Bar служит для создания отводов на дождеватель от основной трубы, средняя длинна отвода 1м.
13. Фитинги Irritec - это надежные элементы соединения и разветвления трубопровода. Объединяют трубы в единую сеть автополива. Резьбовые фитинги позволяет подсоединять устройства из комплекта оборудования к трубе.
14. Фильтр дисковый Irritec 2" содержит промываемый картридж из перфорированных дисков. Используется при небольших загрязнениях воды, отсеивая механические частицы, не позволяя им попадать в систему.
15. Обратный клапан Solomon 2" изготовляется из высококачественной латуни, обеспечивает движение потока воды только в одном направлении.
16. Кран шаровый Solomon на 2" перекрывает воду позволяя провести обслуживание и замену деталей, чистку фильтра, консервацию автополива на зиму.
17. Фум лента применяется в комплекте для уплотнения резьбовых соединений при скручивании резьбовых соединений.
