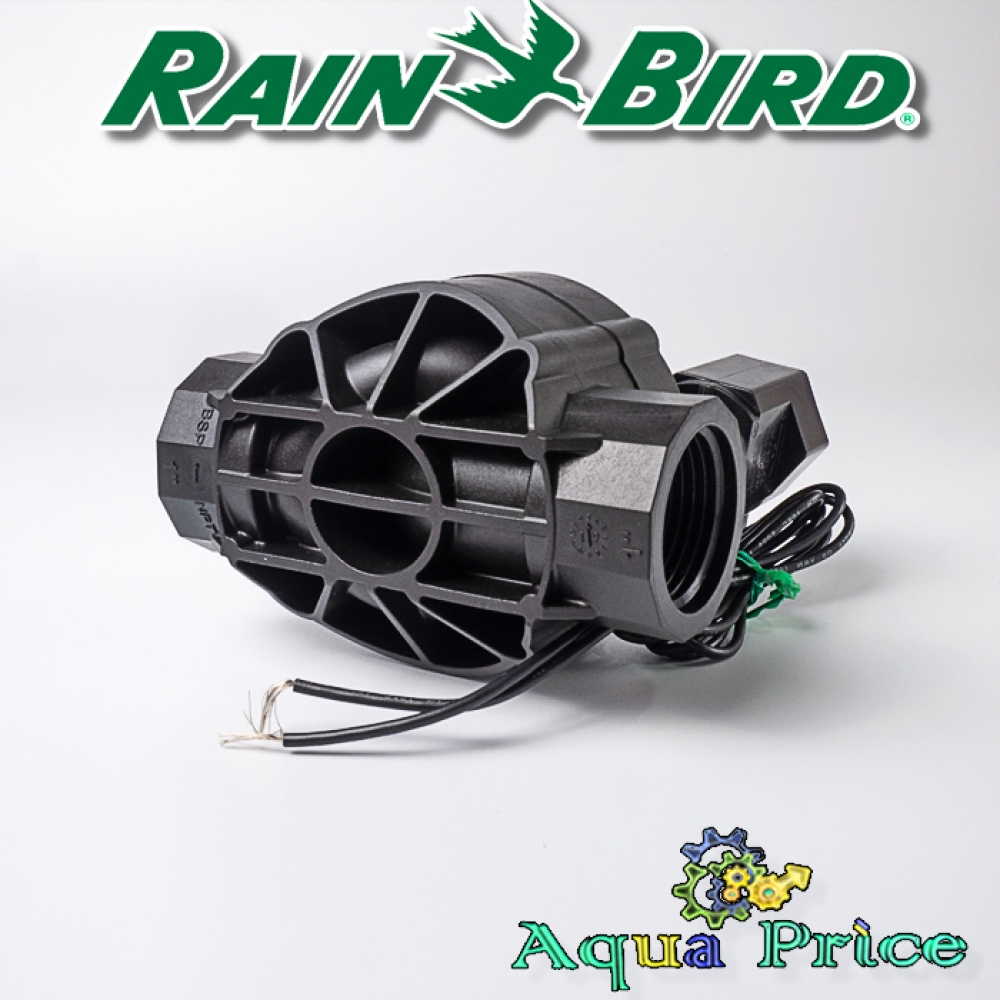

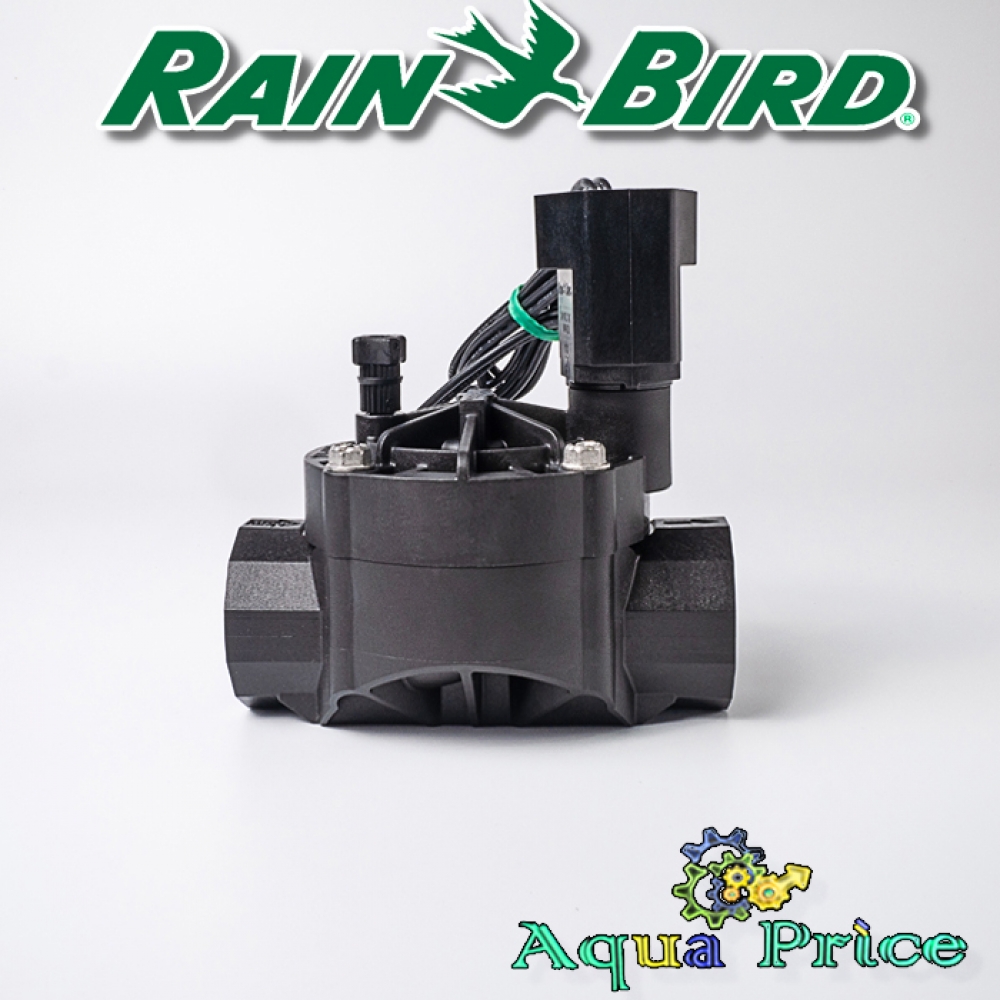

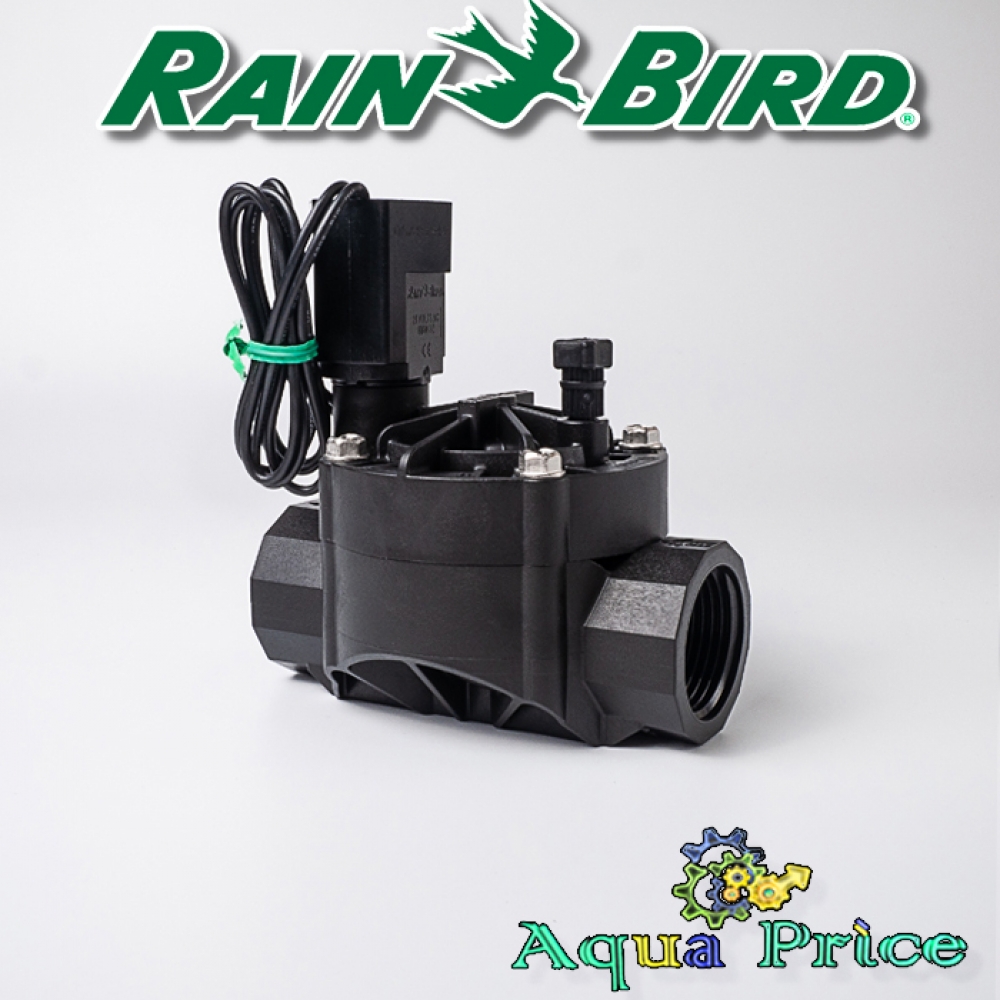

Клапан электромагнитный 100 HV 1" ВР Rain Bird

Клапан или вентиль эл.магнитный (э/м) – это удалённо включаемая задвижка для автоматического полива. Исполнительным органом служит стержень индукционной бобины – соленоид 24 В, который выполняет роль тяги, приводящей в движение заслонку. Аналог электроклапана Раин Бирд 100HV1ВР: вентиль 100DV – внутренняя резьба 1", напряжение 9 V. Другой дроссель того же свойства – клапан электромагнитный Rain Bird LFV 075 низкого расхода 1 ВР, соленоид на 9 или 24 вольта.

Направления задействования клапана

Используется э/м гидроклапан в целях дистанционной подачи влаги к дождевателям и лентам капельного полива, приборам дозирования, смешивания, для слива жидкости. Клапан на 1" 100 HV предназначен для управления потоком: соленоид 24 В втягивается в катушку, вызывает перемещение гибкой заслонки, отсекает течение в трубопроводах. Одним словом, играет роль крана.

Сфера применения клапана – микро площадки и средние. Регулировка расхода не предусмотрена.

Технические параметры Раин Бирд 100HV1

Корпус э/м клапана из прочной пластмассы, уникальная конструкция диафрагмы из нитрилкаучука и пружиной из нержавейки обеспечивает его бесперебойную работу долгое время. Клапан электромагнитный Rain Bird 100 HV 1" характеризуется такими параметрами:

• пропуск жидкости, м³/ч – 0,05-6,82;
• подпор в гидросети, атм – 1,1-10,3;
• температурный интервал – 5-43ºС;
• входной, выходной диаметры – 25 мм, резьбовая нарезка – 1";
• привод управления потоком – соленоид 24В ~ тока 50Гц.
• масса, кг – 0,3.

Клапан низкого расхода Rain Bird LFV рассчитан на пропуск воды до 1,82 м³/ч, а 100DV – от 0,75. 1" ВР – соленоид с такими знаками может принадлежать электроклапанам с цифрой 100 в маркировке и без электрорегулятора пропуска воды.

Специфика исполнения электромагнитного вентиля

В каталоге Раин Бирд подобрать нужный гидроклапан можно по его пропускной способности, диаметру и расположению присоединительной резьбы, типу питания соленоида и катушки. Клапан 100 HV на 24 V имеет такие особенности:

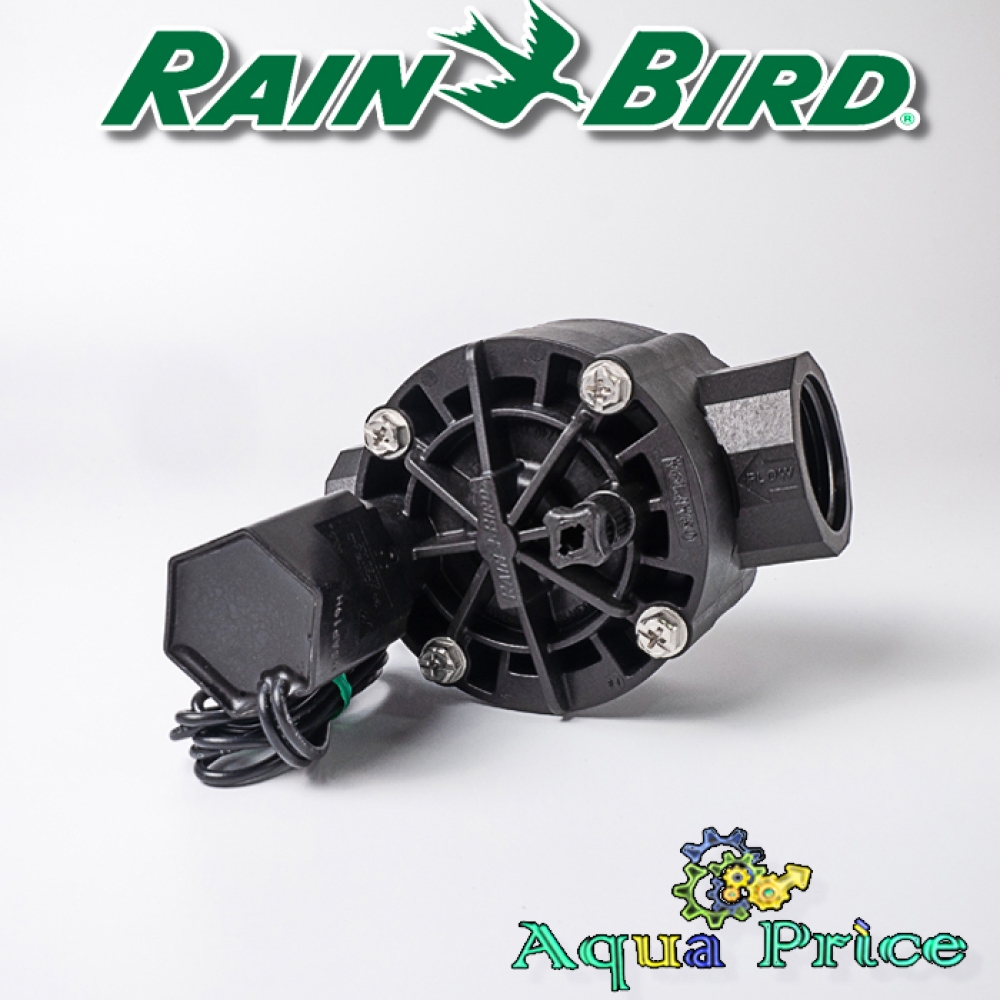

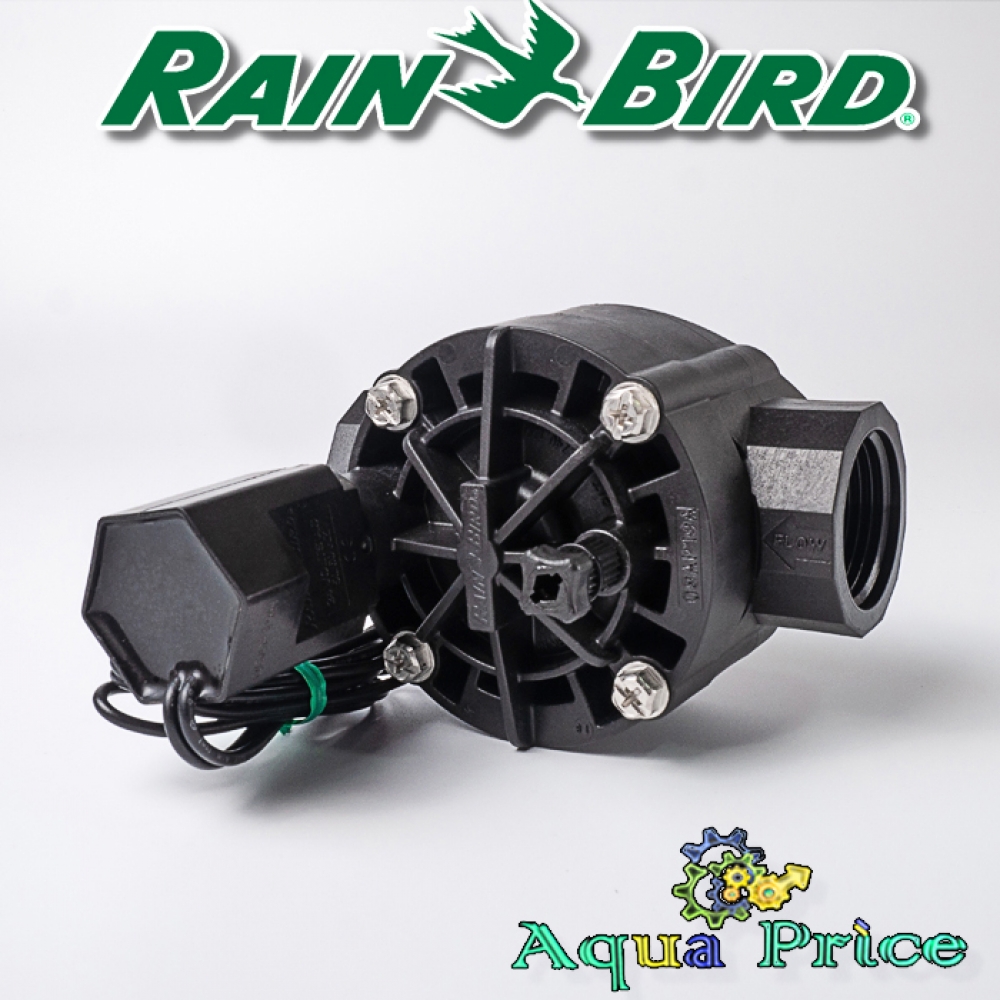

• доступ к мембране получают снятием отвёрткой 4 винтов;
• исполнение: наружная или внутренняя резьба 1", напряжение 24 В – это придаёт э/м вентилю элемент универсальности;
• электроклапан защищает трубы от гидроудара, стыкуется со всеми типами фитингов, безопасен в эксплуатации;
• в гидроклапане есть проточина перелива для настройки водослива без разбрызгивания, есть сток промывочной влаги наружу при пусконаладке гидросистемы.
