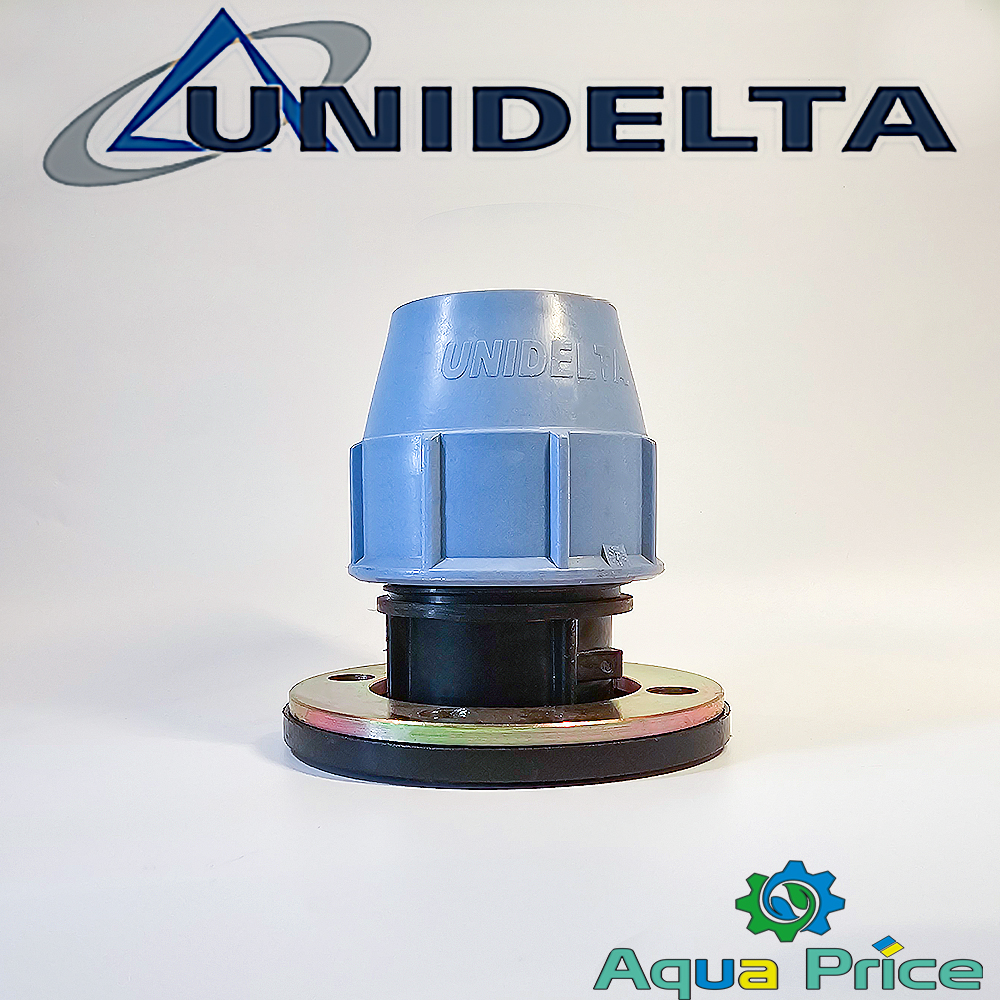

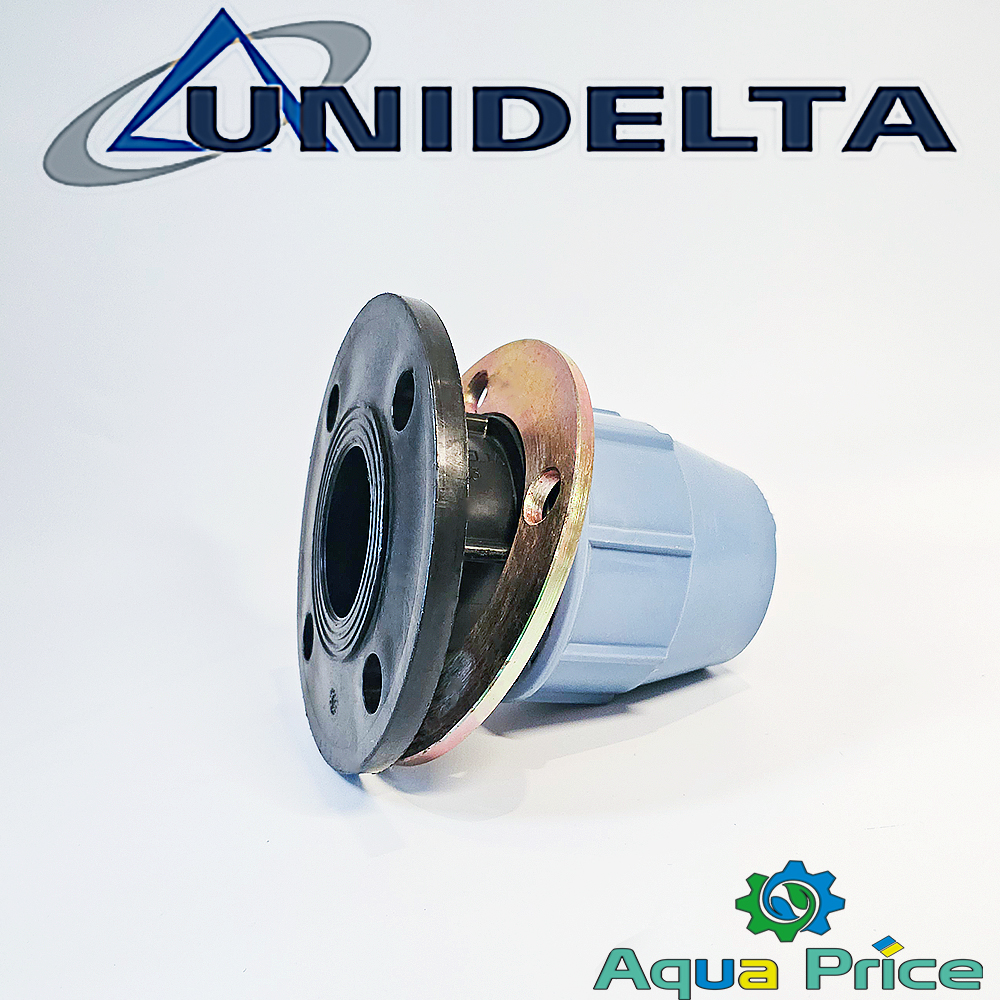

Патрубок-фланец 63-2" Unidelta

Фланцевый переход 63 мм 2" Unidelta

Патрубок-фланец 63-2" Unidelta – это элемент трубопроводной системы, предназначен для соединения труб из полиэтилена (ПНД) с оборудованием, имеющим фланцевые соединения (насосы, краны, задвижки). Переход представляет муфтовый переходник с трубы 63 мм на фланец 2" для систем водоснабжения, для подключения узлов и оборудования для автополива газона, для монтажа технологических линий в промышленности и хозяйстве.

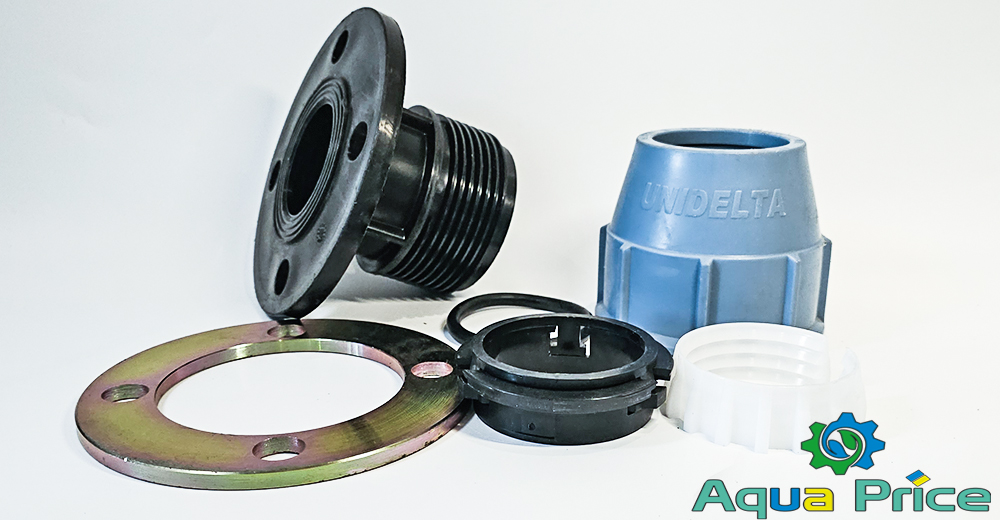

Конструкция и материалы

Патрубок-фланец Unidelta выполнен из высококачественных материалов, обеспечивающих долговечность и устойчивость к агрессивным средам. Основные элементы конструкции:

1. Корпус – изготовлен из прочного полимера (полиэтилен высокого давления), устойчивого к механическим нагрузкам, УФ-излучению и коррозии. Материал соответствует ГОСТ и ISO стандартам.

2. Обжимное кольцо – выполнено из углеродистой стали с антикоррозийным покрытием для усиления соединения. Обеспечивает равномерное распределение усилия по окружности фланцевого примыкания и минимизирует риск разгерметизации. Предусмотрены 4 отверстия под болты.

3. Муфта – герметичная полимерная деталь, обеспечивающая стабильное соединение трубы ПНД 63 мм с фланцем. Муфта компрессионная обладает высоким коэффициентом прочности на разрыв.

4. Фланец – изготовлен из прочного композитного материала, стойкого к гидравлическим ударам. Его геометрия рассчитана для точного соответствия международным стандартам ISO и DIN.

5. Уплотнительные элементы – изготавливаются из EPDM-резины, устойчивой к перепадам температур, химическим воздействиям и ультрафиолету. Это обеспечивает высокий уровень герметичности при работе под давлением.

Характеристики фланцевой муфты

Преимущества фланцевого соединения

• Высокая надёжность соединения: благодаря обжимному кольцу из стали и точной геометрии корпуса.

• Устойчивость к коррозии: полимерные материалы и антикоррозийные покрытия гарантируют долговечность.

• Простота монтажа: установка не требует сварочных работ и специализированного инструмента.

• Многофункциональность: подходит для широкого диапазона систем – от питьевого водоснабжения до промышленных установок подачи жидкостей.

• Соответствие мировым стандартам: ISO и ГОСТ, что делает продукт универсальным.

• Долговечность: рассчитан на эксплуатацию в течение не менее 50 лет при правильной установке.

Монтаж фланца

Процесс установки патрубка-фланца 63-2" Unidelta не требует сложных инструментов. Алгоритм монтажа:

1. Проверьте соответствие диаметра трубы и фланца.

2. Подготовьте трубу ПНД – отрежьте её под прямым углом и удалите заусенцы. Для точного обреза рекомендуется использовать специальный труборез.

3. Вставьте трубу в корпус патрубка до упора. Убедитесь, что труба вошла ровно, чтобы избежать утечек.

4. Затяните обжимное кольцо равномерно, используя стандартный гаечный ключ. Благодаря стальному усилению оно обеспечит надёжную фиксацию.

5. Присоедините фланцевую часть к оборудованию, используя болты, шайбы и прокладку для герметизации. Прокладка должна быть установлена строго по центру фланцевого соединения.

6. Проверьте герметичность соединения, заполнив систему водой под рабочим давлением. В случае обнаружения утечки, подтяните соединения или проверьте установку прокладки.

Область применения

• Системы автополива: идеально подходит для соединения труб ПНД в комплексах орошения, включая капельный полив и спринклеры.

• Водоснабжение: используется в частных и муниципальных водопроводах, включая питьевые сети.

• Промышленные системы: применяется для транспортировки технической воды, химических растворов и других жидкостей.

• Сельское хозяйство: используется для орошения и водоотведения.
