Муфта-фланец ПЭ 90-3" (DN 80) Unidelta

Фланец ПЭ 90-3" (DN 80) Unidelta для систем трубопроводов

Фланец 90-3" (DN 80) Unidelta — это элемент для соединения полиэтиленовых труб ПНД 90 мм с фланцевыми соединениями 3" в системах водоснабжения, оборудовании для автополива, промышленных и инженерных сетях с давлением до 16 Бар. Изготовленный с применением передовых технологий и материалов, соответствует стандартам ISO.

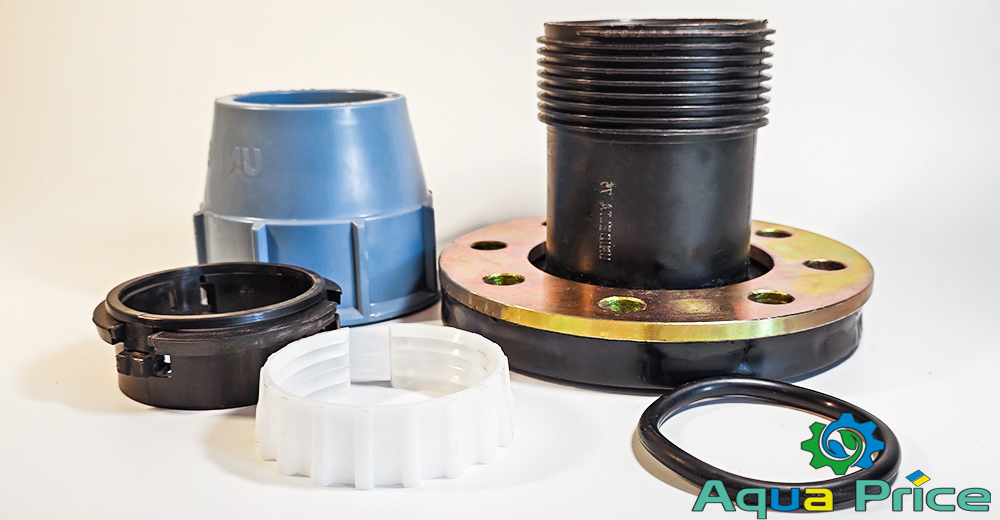

Конструкция и компоненты

Фланцевый переход представляет собой комбинацию обжимного соединения с компрессионной гайкой 90 мм и фланца 3" для стыковки трубопроводов из полиэтилена с металлическими или пластиковыми узлами, имеющими фланцевое крепление.

• Обжимная муфта: выполнена из высокопрочного полимера, обеспечивающего надежное сцепление с трубой без повреждений материала.
• Фланцевое кольцо: изготовлено из нержавеющей стали, устойчивой к коррозии и механическим нагрузкам, предусматривает крепление на 8 болтов.
• Фланцевая пластина: спроектирована в соответствии с ISO 7005, имеет идеальную геометрию для плотного прилегания и равномерного распределения давления.
• Уплотнительное кольцо: выполнено из эластомера с высокой степенью герметичности, устойчивого к перепадам температур и химическим воздействиям.

Технические характеристики

Преимущества для специалистов

1. Инженерная совместимость: Конструкция патрубка учитывает высокие требования к герметичности и долговечности в системах водоснабжения и ирригации.
2. Прочность под давлением: Усиленное кольцо из нержавеющей стали позволяет выдерживать высокие механические нагрузки, исключая деформацию трубы.
3. Стабильность геометрии: Корпус из полиэтилена PE100 сохраняет свои свойства даже при перепадах температуры и давления.
4. Легкость установки: Обжимное соединение исключает необходимость сварки, сокращая время монтажа и снижая затраты.
5. Широкая совместимость: Переход может использоваться с различными трубами, соответствующими классам SDR 11 и SDR 17, что обеспечивает универсальность применения.

Подробный процесс монтажа

1. Обрежьте трубу ПНД строго под прямым углом, очистите от грязи и заусенцев.
2. Снимите обжимное кольцо и фланцевую часть с корпуса.
3. Вставьте трубу до упора в корпус, чтобы уплотнительное кольцо легло на поверхность трубы.
4. Установите кольцо обратно и затяните обжимную муфту вручную или ключом до момента фиксации.
5. Совместите отверстия на фланце патрубка с ответным фланцем и закрепите их болтами. Используйте моментный ключ для равномерного затягивания.
6. Проведите испытание системы на герметичность, подавая рабочее давление.

Сферы применения

• Автополив газонов: Прекрасно подходит для соединения насосов и клапанов с трубопроводами.
• Системы водоснабжения: Включение в магистрали подачи питьевой воды.
• Промышленные сети: Использование в технологических трубопроводах для транспортировки жидкостей.
• Ирригационные системы: Обеспечение стыковки для сельскохозяйственного орошения.

Почему стоит выбрать этот фланец?

• Соответствие стандартам ISO гарантирует совместимость и качество.
• Высокая химическая стойкость материалов подходит для использования с агрессивными жидкостями.
• Долговечность и надежность обеспечиваются комбинацией полиэтилена PE100 и нержавеющей стали.
• Удобство монтажа делает патрубок идеальным выбором для быстрого ремонта или модернизации систем.

Заказ и доставка

Интернет-магазин Aqua Price предлагает вам купить муфту-фланец 90 мм с переходом на 3" от Unidelta с гарантией качества и акционными предложениями. Быстрая доставка по Украине и профессиональные консультации помогут сделать правильный выбор. Оставьте заявку сейчас и получите надежное решение для инженерных задач!
