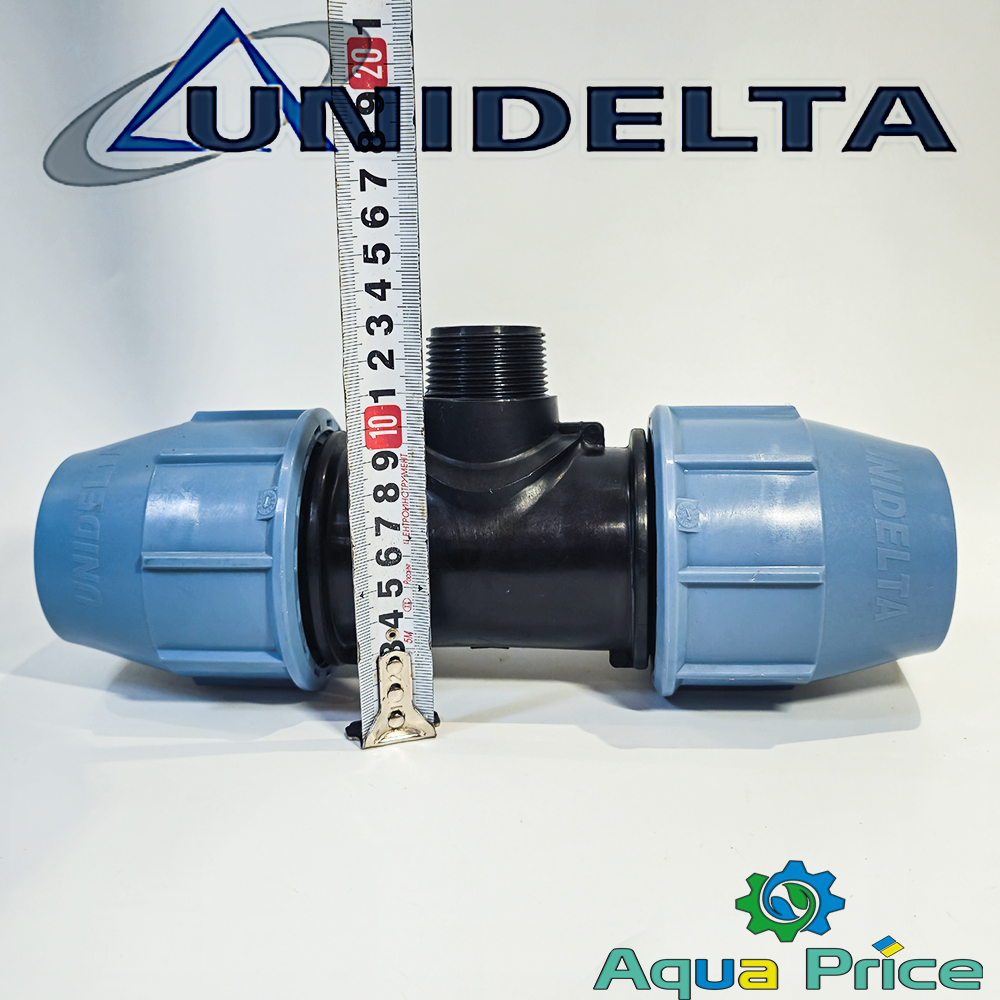

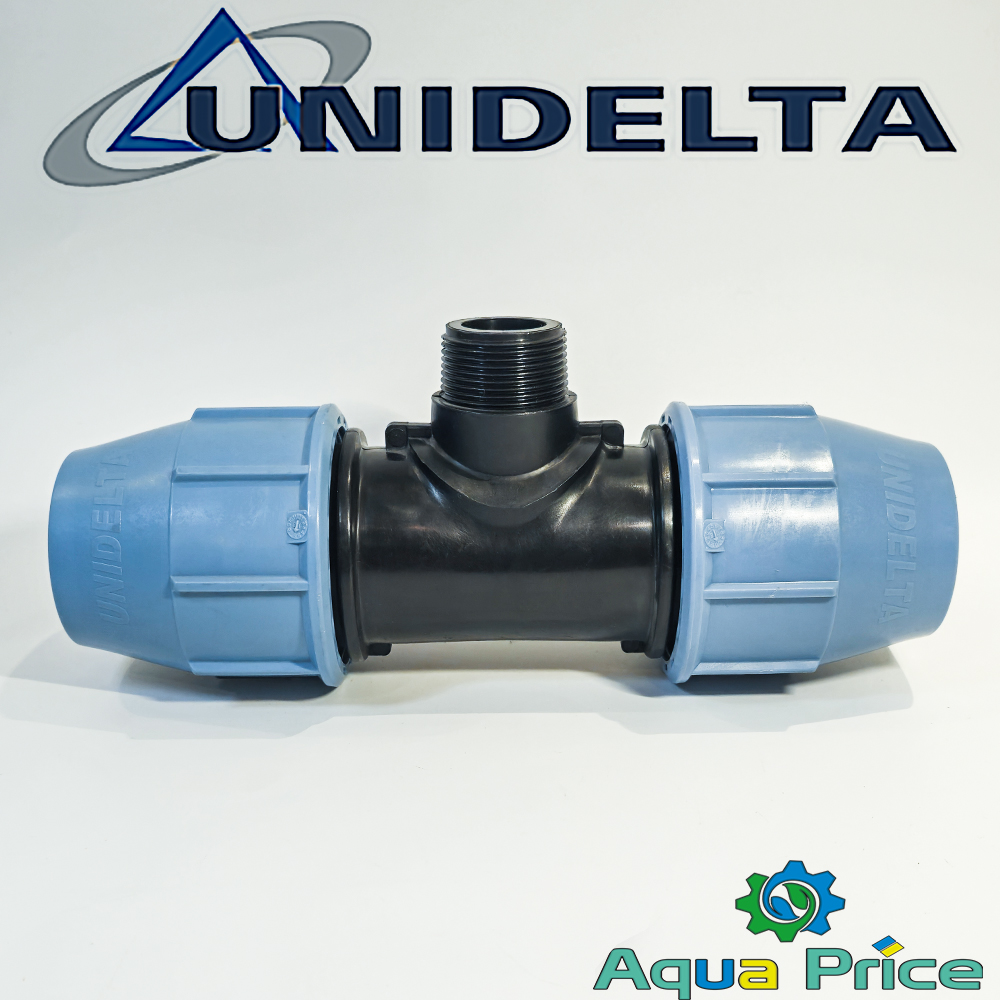

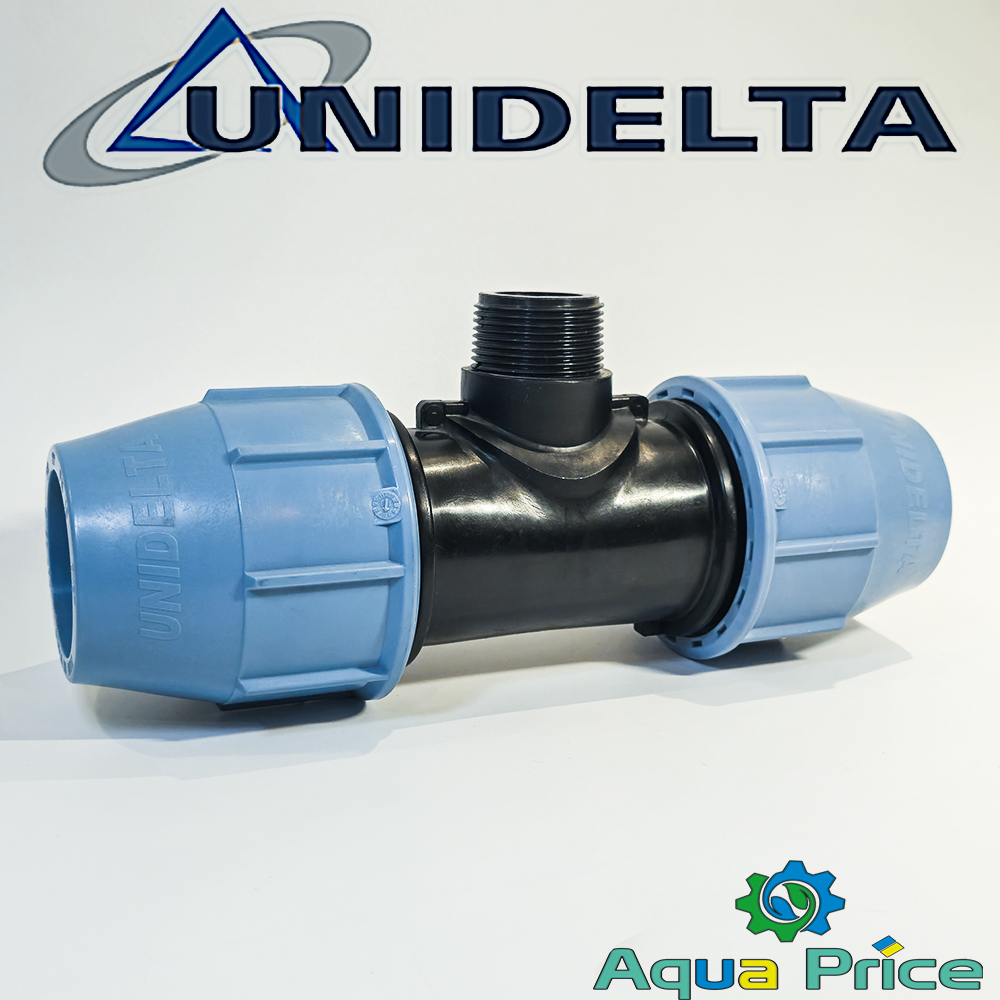

Тройник 50-1 1/4"-50 НР Unidelta для ПНД труб

Тройник 50 мм 1 1/4" НР Unidelta для водопроводных систем

Тройник 50-1 1/4"-50 НР Unidelta — это универсальный компрессионный фитинг, предназначенный для соединения трубопроводов из полиэтилена (ПНД) 50 мм. Этот т-образный разветвитель позволяет накручивать приборы для управления потоком на наружную резьбу 1 1/4" в системах водоснабжения, полива Hunter и инженерных сетях. Устройство обеспечивает стыковку труб без пайки или специальных инструментах, компрессионные выходы оснащены фиксирующими кольцами и уплотнителями.

Технические характеристики

Конструкция и материалы

• Корпус: Изготовлен из литого в форму полипропилена — прочного полимерного материала с высокой стойкостью к воздействию УФ-излучения и химическим веществам.
• Резьбовое соединение: Резьба наружного диаметра 1 1/4" выполнена в соответствии со стандартом ISO, позволяет интегрировать оборудование.
• Зажимные гайки: Полимерные гайки обеспечивают надежную фиксацию трубы благодаря обжимному механизму, исключающему протечки.
• Уплотнительные элементы: Эластичные кольца из EPDM предотвращают утечку воды при перепадах давления от 0 до 16 Bar.
• Рабочая среда: Вода, как холодная, так и слегка нагретая (до +60°C).

Этапы монтажа:

1. Подготовка труб

• Очистка концов труб: Убедитесь, что на трубах отсутствуют загрязнения, пыль или следы масла. Это обеспечит качественное уплотнение и продлит срок службы соединения.
• Ровный срез: Используйте нож или труборез, чтобы обрезать конец трубы под прямым углом. Это важно для правильной установки трубы в тройник.

2. Подготовка тройника

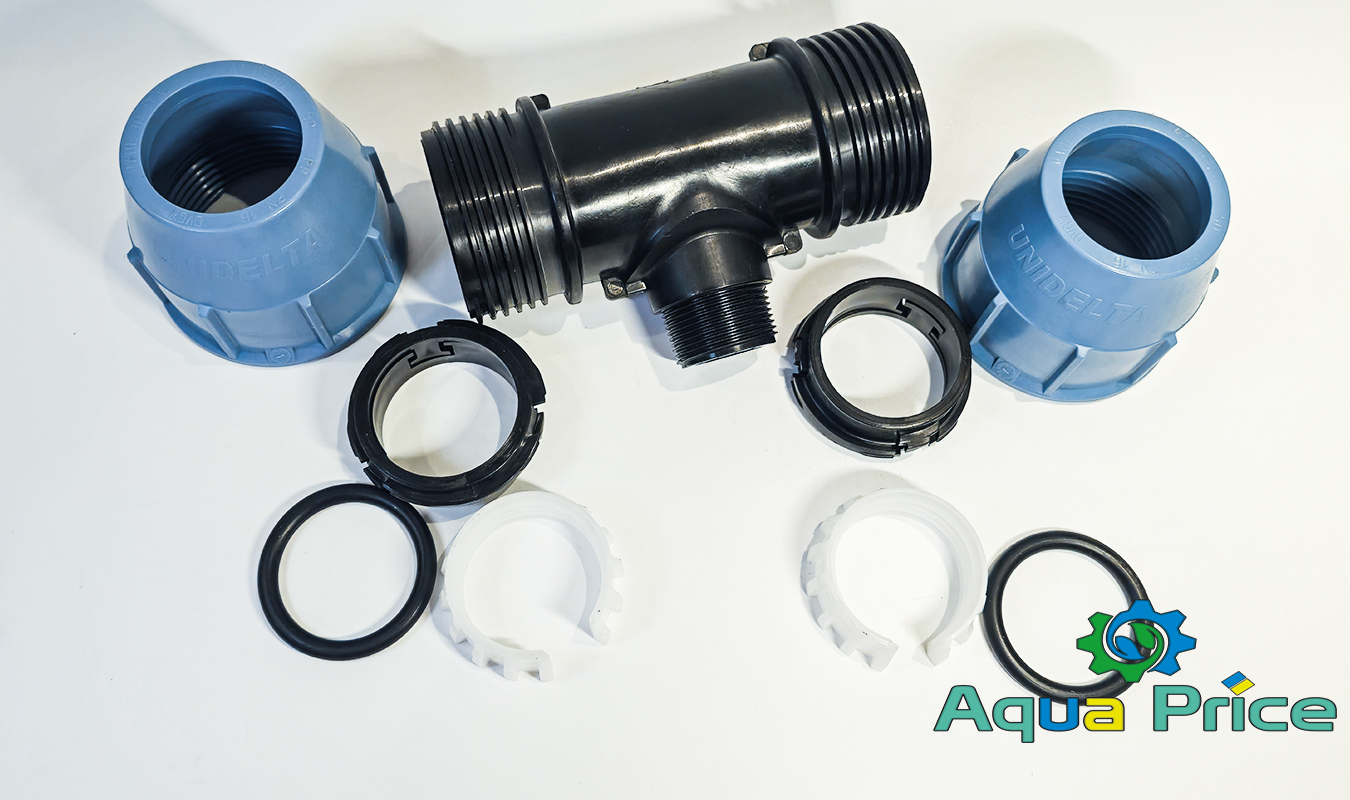

• Проверка комплектности: Осмотрите тройник. В комплект входят корпус, зажимные гайки, уплотнительные кольца и обжимные втулки.
• Ослабление гайки: Слегка ослабьте зажимные гайки, поворачивая их против часовой стрелки. Это упростит вставку трубы.

3. Установка труб в тройник

• Вставка трубы: Вставьте подготовленный конец трубы в зажимное отверстие тройника до упора. Убедитесь, что труба прошла через уплотнительное кольцо и обжимную втулку.
• Фиксация: Руками закрутите зажимную гайку по часовой стрелке. Для надежной фиксации можно использовать ключ, но затягивайте умеренно, чтобы не повредить резьбу или уплотнительные элементы.

4. Подключение резьбового соединения

• Уплотнение резьбы: Нанесите несколько витков фум-ленты или уплотнительной нити на наружную резьбу 1 1/4". Это обеспечит герметичность и защитит соединение от протечек.
• Закручивание: Подсоедините к резьбовому отводу оборудование, клапан Hunter, фильтр или другая часть системы.

5. Проверка герметичности

• Подача воды: Запустите воду в системе и постепенно увеличьте давление до рабочего уровня (до 16 бар).
• Осмотр соединений: Убедитесь, что на месте установки тройника нет протечек. Если наблюдаются капли воды, подтяните гайки на 1/4 оборота.

6. Завершающий этап

• Уплотнение системы: Для максимальной надежности убедитесь, что все соединения плотно затянуты.
• Проверка устойчивости: Проверьте, чтобы трубы и тройник были надежно закреплены в системе и не испытывали чрезмерных нагрузок на излом или натяжение.

Советы для качественного монтажа:

1. Не используйте металлические инструменты напрямую на пластиковых гайках, чтобы избежать повреждений.
2. При работе в холодное время года нагрейте трубы до комнатной температуры для облегчения монтажа.
3. Регулярно проверяйте соединение в первые дни эксплуатации на наличие утечек, особенно при высоком давлении.

Области применения

• Системы автоматического полива в сельском хозяйстве и садоводстве.
• Водопроводные сети частных домов и производственных объектов.
• Технические трубопроводы для транспортировки воды и других жидкостей.

Тройник 50 мм с наружной резьбой 1 1/4" Unidelta — это сочетание надежности, долговечности и простоты монтажа. Он станет незаменимым элементом в системе водоснабжения или автоматического полива, гарантируя бесперебойную работу и высокую герметичность соединений.
