Автоматика Optima EP-1 с защитой сухого хода

Автоматика (реле давления) Optima EP-1 с защитой сухого хода

Настройка

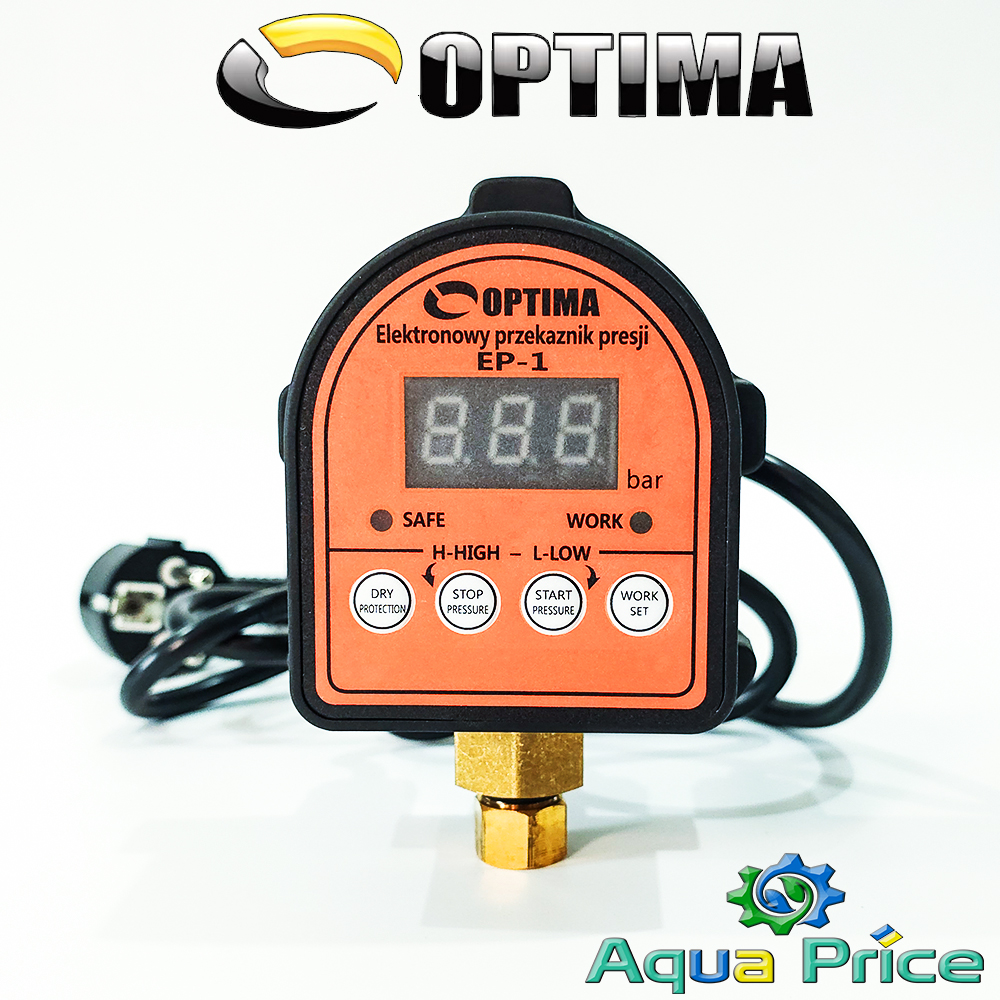

• Каждая опция устанавливается одной кнопкой, короткое нажатие изменяет параметр на 0.1, а зажатие позволяет быстро изменять значение.
• При отсутствии каких-либо действий в течение двух секунд на экране загорается «888», что означает успешное автоматическое сохранение соответствующего значения.

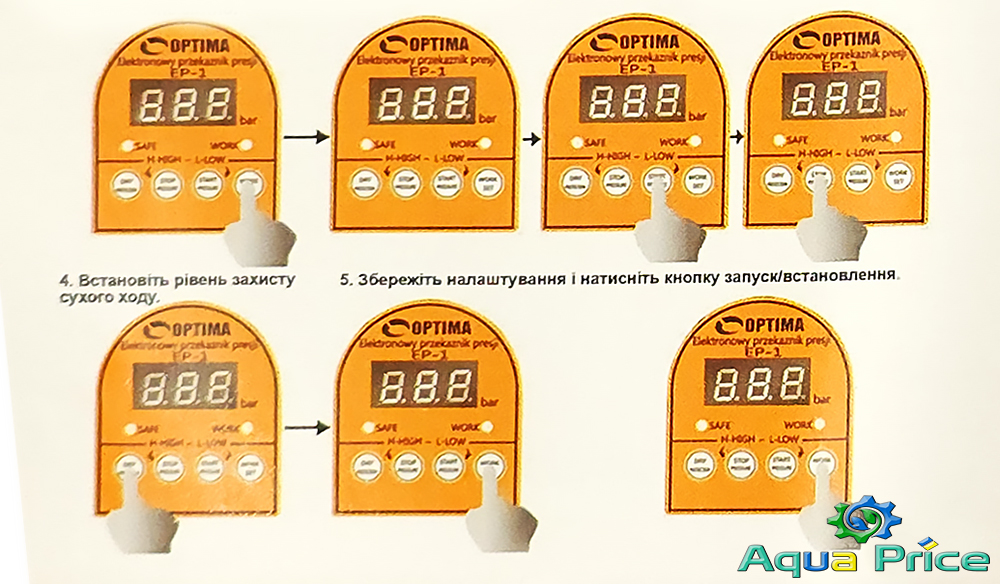

• На рис. изображены графические иллюстрации для детальной и точной настройки.
• Рекомендуемое давление выключения H: максимальный напор насоса / 10-0.5 (пример: 40 метров устанавливается как 40/10-0.5=3.5)
• Рекомендуемое давление запуска L: рекомендуемая величина 1.5 бар
• Уровень отключения сухого хода F: давление запуска L 0
• Установленные заводские показатели: L=1.5, H=2.9, F=0.6; распространяются на большинство случаев.

Функция задержки выключения насоса

Данная функция предусмотрена для предотвращения частого включения и выключения насоса. Для ее применения необходимо сначала перейти в режим настройки параметров устройства, нажав кнопку «запуск/установка» (work/set). Затем одновременно нажать кнопки «запуск/установка» (work/set) и «давление выключения» (stop pressure) и удерживать их 3 секунды. На экране появится надпись «03» (значение после обозначает время задержки. Например, «03» означает время задержки 3 секунды). Нажимая кнопки «давление выключения» и «давление включения», установите необходимое время задержки выключения насоса. Установленное значение автоматически сохраняется при отсутствии каких-либо действий в течение трех секунд.

Отключение функции защиты «сухого хода»

Если нет необходимости в функции защиты «сухого хода», то ее можно отключить. Для этого после входа в режим настройки нужно нажать кнопку «защита сухого хода» (dry protection) для установки уровня отключения сухого хода. Кнопку последовательно нужно нажимать до тех пор, пока на экране не появится «FO». Это означает, что функция отключена.

Электрическое подключение

Направление потока воды в соединительных трубах должно соответствовать направлению стрелки на изделии. Между устройством и насосом не должно быть кранов или заслонок.

Убедитесь, что насос и всасывающая магистраль заполнены водой. Если насос работает в режиме самовсасывания с определенной глубины, необходимо установить обратный клапан на конце всасывающей магистрали.

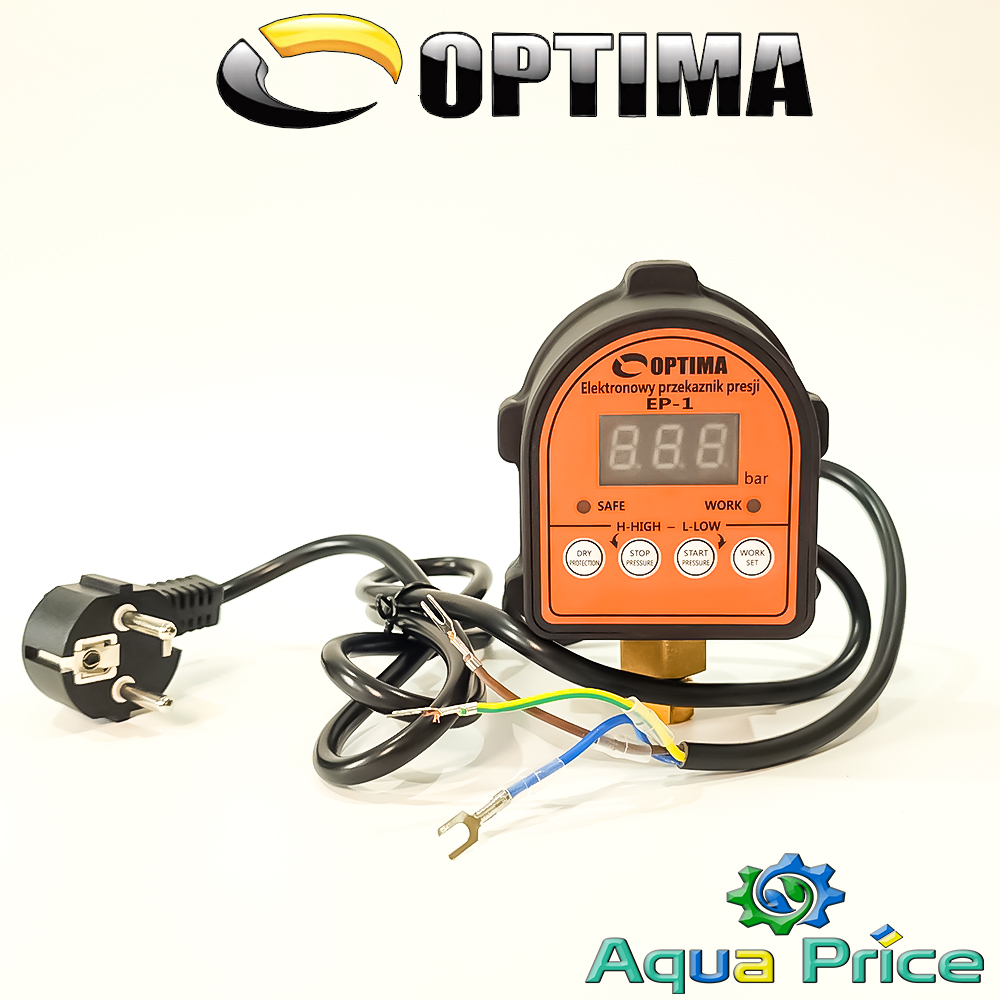

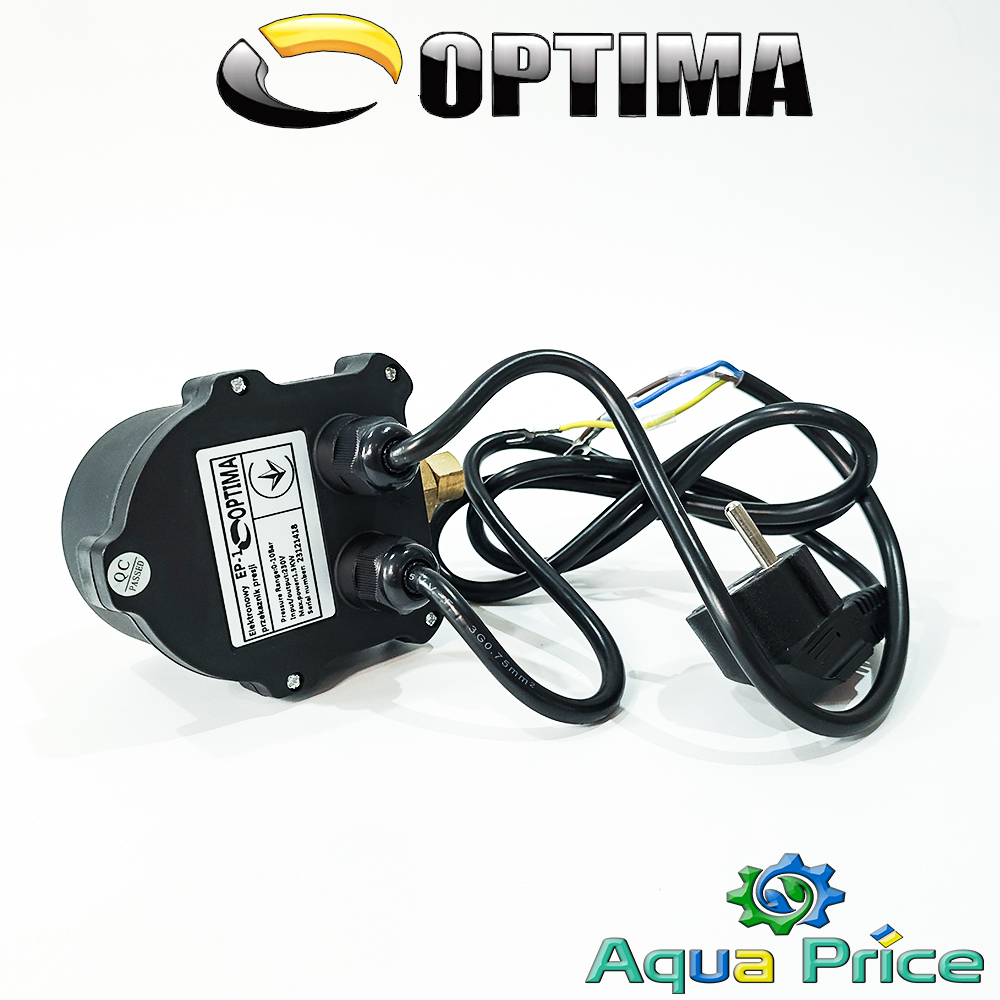

При монтаже, чтобы избежать поражения электрическим током, сначала подключите насос (обозначение «MOTOR»), затем подключите реле к электросети (обозначение «Power»).

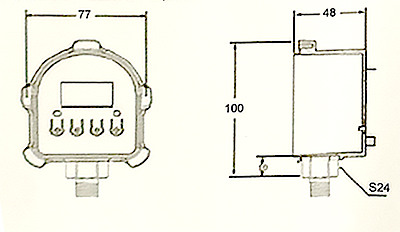

Размеры реле ЕР-1 указаны на рис.

Внимание! Проверьте соответствие фактических значений напряжения и частоты тока сети питания значениям, указанным в данной инструкции.

Ответственный за монтаж изделия должен проверить правильность заземления источника питания в соответствии с действующими нормативами.

Опасность! Предупреждает, что невыполнение требований и правил может привести к травмам людей и повреждению объектов. Устройство должно иметь надежное заземление для предотвращения поражения электрическим током.

В электрическую цепь рекомендуется установить устройство защитного отключения (УЗО) с минимальным током утечки 30 мА.

В случае повреждения шнура питания его необходимо заменить специальным шнуром или комплектом, предоставленным производителем или сервисной службой.

Должен использоваться кабель стандарта 60245 IEC66.

Схема подключения реле приведена на рис. 3.

Введение в эксплуатацию

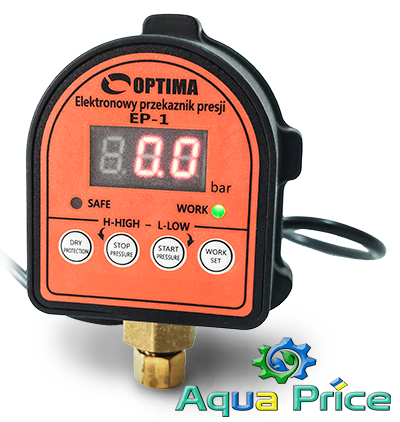

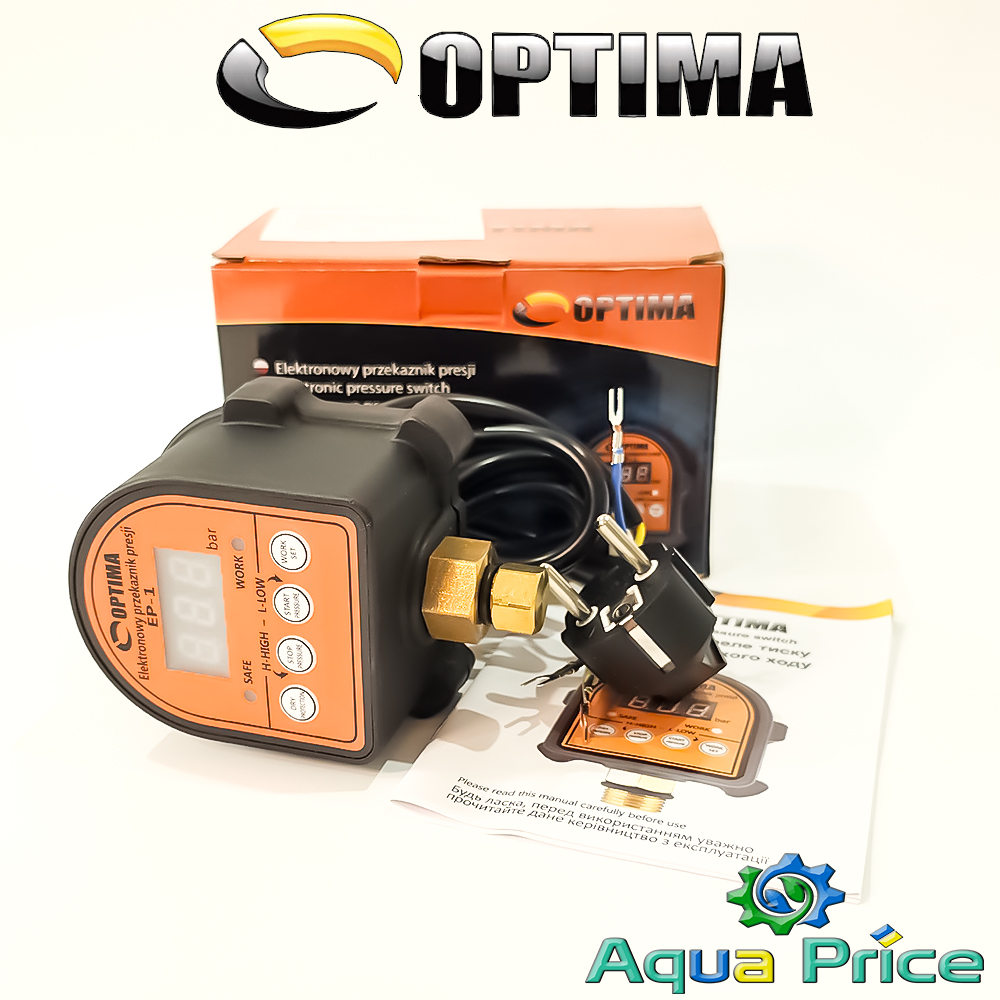

Электронное устройство EP-1 предназначено для автоматического управления работой насоса и защиты его от «сухого хода». Изделие можно использовать для любых типов насосов.

Особенностью реле является возможность точной регулировки диапазона давления, компактность, легкость монтажа.

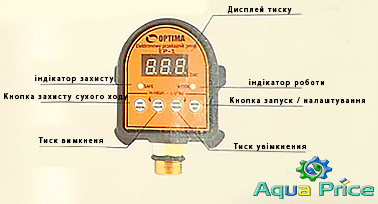

Реле работает по принципу измерения давления и в зависимости от диапазона включает или выключает насос. Защита от сухого хода срабатывает при падении давления при работающем насосе ниже установленного предела. Все показатели, в том числе давление в данный момент, отображаются на ЖК-дисплее.

ПРЕДУПРЕЖДЕНИЕ: Перед монтажом данного устройства внимательно ознакомьтесь с данной инструкцией. Любые убытки, возникшие из-за несоблюдения данных требований и правил, не будут возмещены за счет гарантийного обслуживания.

Перед использованием изделия убедитесь, что оно не было повреждено во время транспортировки. В случае обнаружения повреждений обратитесь к дилеру в течение 2-х дней с момента приобретения.

Требования безопасности и ограничения в использовании

ВНИМАНИЕ! Дети не должны играть с устройством!

Обслуживание потребителем не должно осуществляться детьми без присмотра!

Устройство могут использовать дети в возрасте до 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под постоянным присмотром или проинструктированы относительно безопасного использования прибора и понимают возможные опасности.

Запрещается выполнять какие-либо действия с устройством в состоянии алкогольного, токсического, наркотического или медикаментозного опьянения.

Во время использования реле защиты сухого хода в составе насосных станций, сетей водоснабжения и других гидротехнических систем необходимо также руководствоваться правилами безопасности для этих систем.

Запрещается самовольное переоборудование, изменение конструкции или модернизация реле. Использование узлов и деталей других производителей может привести к снижению надежности в работе изделия и поломке.

3. Технические данные и соответствие стандартам

Реле защиты сухого хода ТМ Optima EP-1 соответствует следующим установленным стандартам и требованиям:

• ДСТУ EN 60730-1-2018 Устройства автоматические электрические управляющие. Часть 1. Общие требования.
• ДСТУ EN 61000-6-3:2015 Электромагнитная совместимость. Часть 6-3. Родовые стандарты. Эмиссия помех в жилой и торговой среде и в производственных зонах с малым энергопотреблением.
• ДСТУ IEC 61000-6-2-2008 Электромагнитная совместимость. Часть 6-2. Родовые стандарты. Устойчивость оборудования в промышленной среде.
• Технический регламент низковольтного электрического оборудования, утвержденный Постановлением КМУ от 16.12.2015 №1067.
• Технический регламент электромагнитной совместимости оборудования, утвержденный Постановлением КМУ от 16.12.2015 №1077.

Монтаж изделия и его конструкция

Монтаж и подключение автоматики к водопроводным сетям должен выполнять специалист соответствующей квалификации. Изделие должно размещаться в таком месте, которое исключает его затопление и обеспечивает безопасность его работы.

Запрещается выполнять монтаж реле, если к нему подключено электропитание.

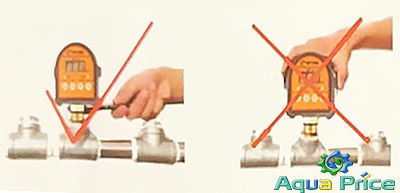

Реле устанавливается на вертикальном участке трубопровода только в вертикальном положении. Можно также устанавливать реле непосредственно в выходной патрубок насоса, если совпадают их размеры.

Обслуживание, диагностика и устранение повреждений
