Защита сухого хода Optima PC19A c автоматическим перезапуском

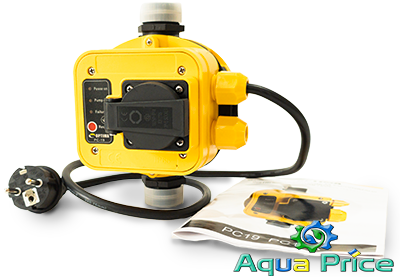

Защита сухого хода Optima PC19A для насоса

Защита сухого хода Optima PC19A с автоматическим перезапуском — это устройство, предназначенное для автоматического управления работой насоса и защиты его от "сухого хода".

Основные характеристики и функции:

• Автоматический перезапуск:
  • После отключения насоса из-за "сухого хода" устройство автоматически пытается его перезапустить. Это происходит с определенной периодичностью: 3 раза в течение первых 3 часов, затем 1 раз в 4-й час и 1 раз в 16-й час.
• Защита от "сухого хода":
  • Устройство отключает мотор при отсутствии или недостаточном количестве воды во всасывающем трубопроводе, предотвращая его поломку.

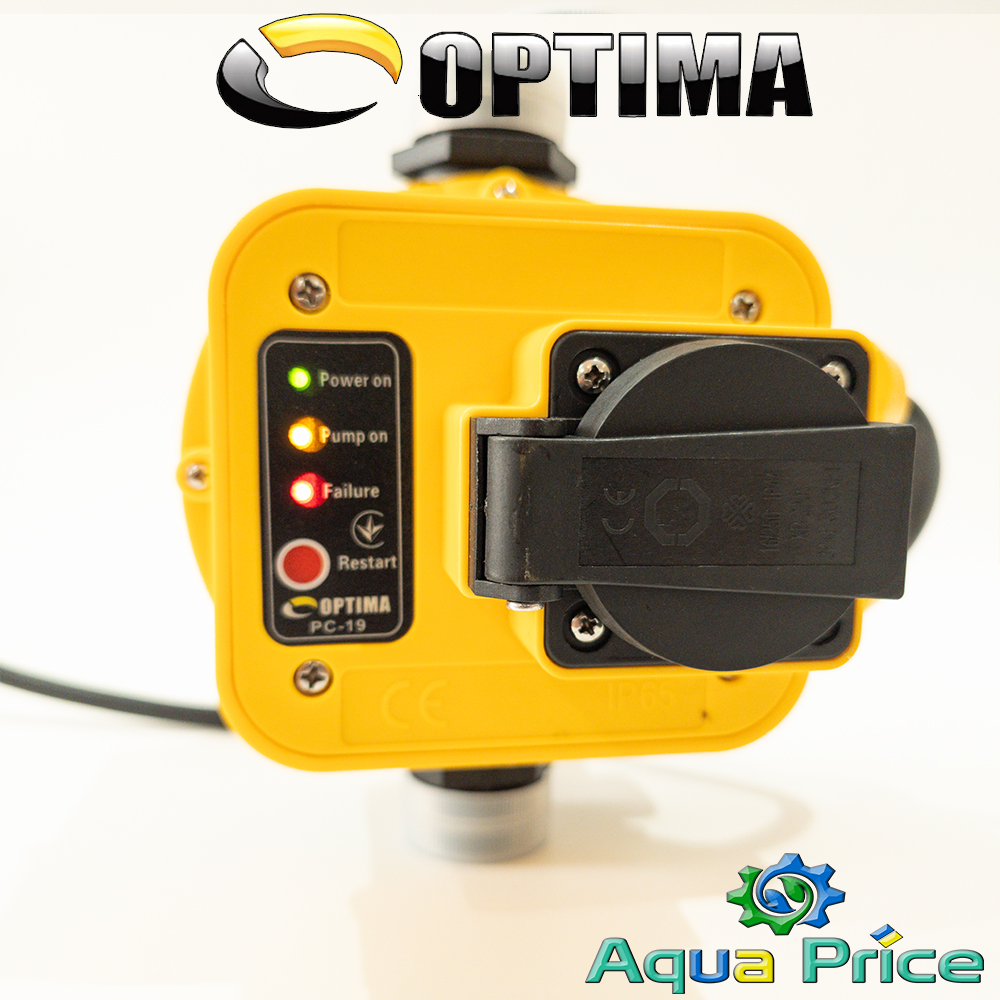

• Индикация:
  • Наличие светодиодного индикатора "FAILURE", который сигнализирует о срабатывании защиты от "сухого хода".
• Удобство эксплуатации:
  • В отличие от модели PC-19, модель PC-19A не требует ручного перезапуска, что повышает удобство использования.

Это устройство обеспечивает надежную защиту насоса и автоматизирует его работу в системах водоснабжения.

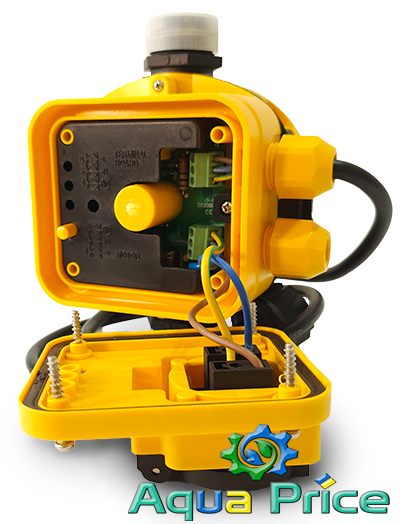

Установка и подключение

Направление потока воды в соединительных трубах должно соответствовать направлению стрелки на изделии.

Важно! Применение устройства невозможно с насосом, который не в состоянии создать давление 2 бар при работе с закрытой задвижкой.

Водяной столб между устройством и самой высокой точкой водоразбора не должен превышать 15 метров.

Между устройством и насосом не должно быть кранов или задвижек. Убедитесь, что корпус и всасывающая магистраль заполнены водой. Если насос работает в режиме самовсасывания с определенной глубины, необходимо установить обратный клапан на конце всасывающей магистрали.

Технические данные Optima PC19A

Введение в эксплуатацию

1. Устройство включает устройство при падении давления до установленного показателя и выключает при протоке воды менее 0,6 л/мин.
2. При отсутствии воды во всасывающей магистрали реле выключает насос из-за его работы «всухую»: для этого не требуется поплавковое реле или реле уровня.
3. В устройстве встроен обратный клапан.
4. Перед тем как подать питание на реле, необходимо заполнить насос и всасывающую магистраль водой и подать питание на насос.

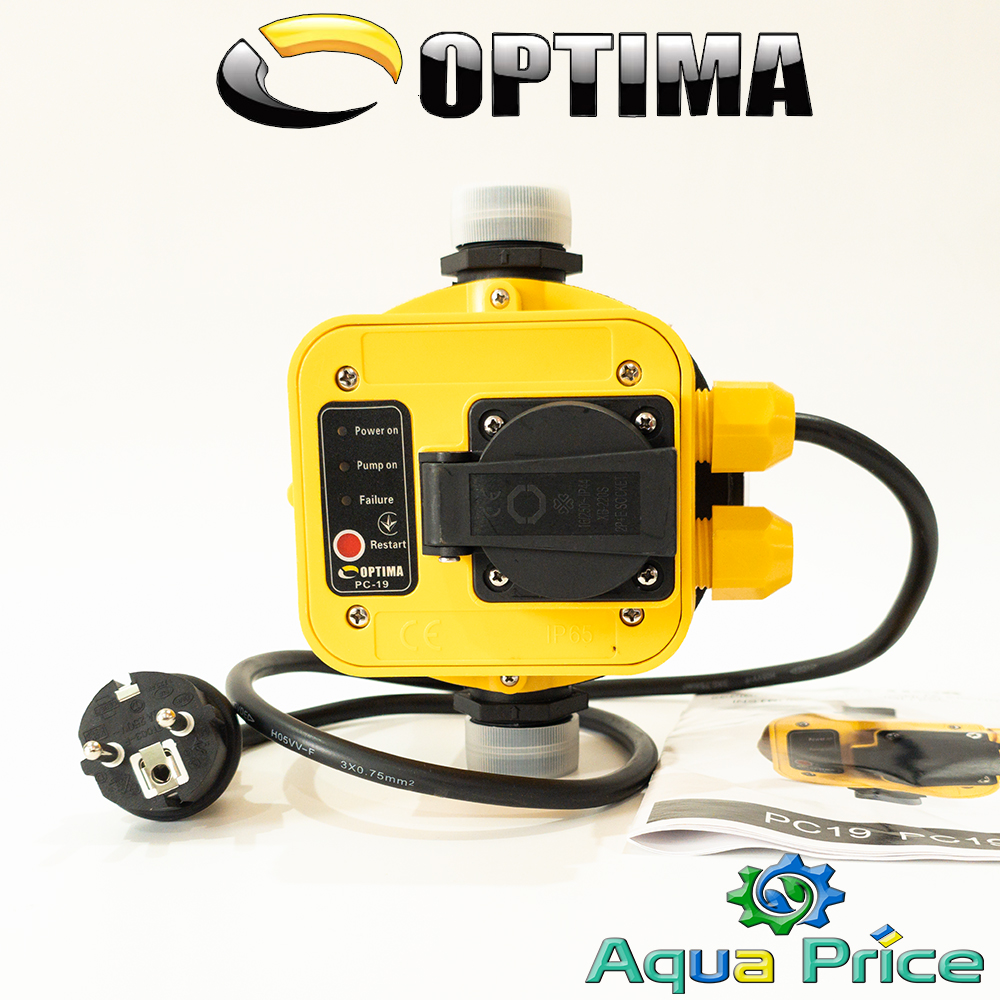

5. Затем подать питание на реле. При этом загорится индикатор «Poweron». При первом включении при закрытых кранах трубопровода реле запустится сразу и будет в текущем состоянии, пока не создаст максимальное давление, обеспечиваемое насосом (не достигнет максимального напора). Во время работы насоса горит индикатор «Pumpon».

Далее устройство работает в автоматическом режиме: при открытии крана давление в магистрали уменьшается, пока не достигнет значения установленного давления запуска. Реле после этого запустит двигатель. После закрытия кранов на трубопроводе водоснабжение прекратится, а насос будет работать, в результате чего давление в магистрали будет расти до тех пор, пока не достигнет максимального значения (максимального напора насоса). При этом проток воды через реле прекратится, сработает датчик протока и реле выключит электронасос.

В случае «сухого» хода (отсутствие или недостаточное количество воды во всасывающем трубопроводе) реле отключает насос и блокирует его дальнейшую работу. При этом горит красный светодиод «FAILURE».

Для восстановления работы в модели РС-19 необходимо нажать кнопку «RESTART», убедившись в наличии воды в трубопроводе.

В модели РС-19А предусмотрен автоматический перезапуск. После отключения по причине сухого хода устройство перезапускает насос 3 раза в час в течение первых 3-х часов, 1 раз в течение 4-го часа и 1 раз в течение 16-го часа после остановки.

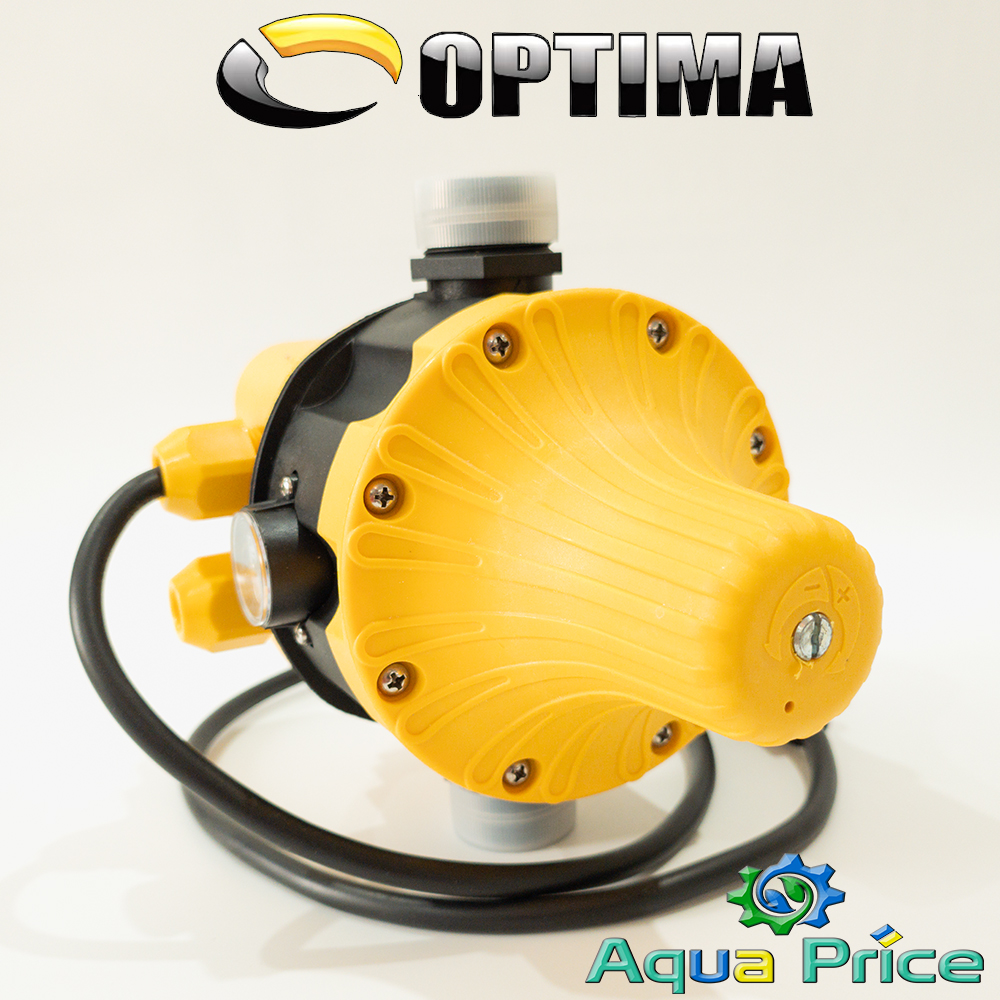

Регулировка давления запуска осуществляется путем вращения регулировочного винта. Давление увеличивается при вращении в сторону отметки «+» и уменьшается при вращении в сторону отметки «-».

Давление запуска должно быть по крайней мере на 0,02 МПа больше, чем минимальное необходимое давление в системе, а насос должен обеспечивать давление по крайней мере на 0,08 МПа выше, чем давление запуска насоса, установленное на реле.

Этой регулировкой устанавливается только давление запуска, а не рабочее давление системы водоснабжения! Регулировку давления запуска рекомендуется выполнять при открытом кране, чтобы уменьшить внутреннее давление реле.
