Комплект оборудования Hunter на 6 зон полива
-
- Производитель: Hunter
- Доступность: На складе
- Код товара: komplekt-6

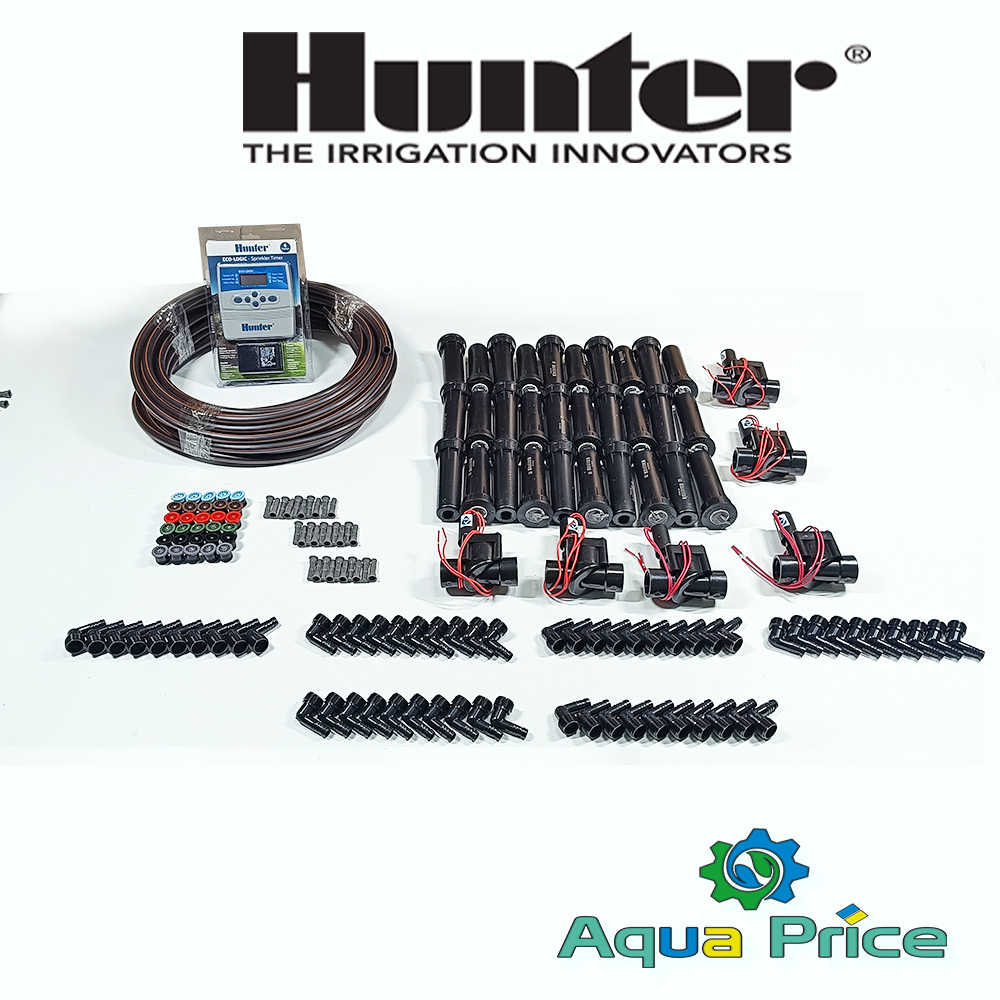

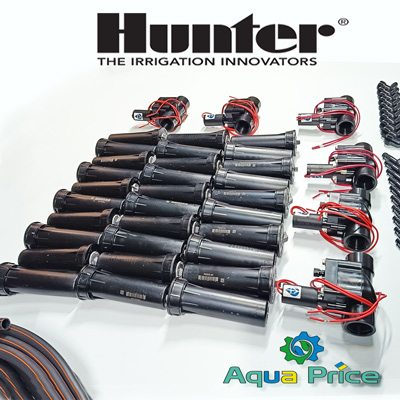

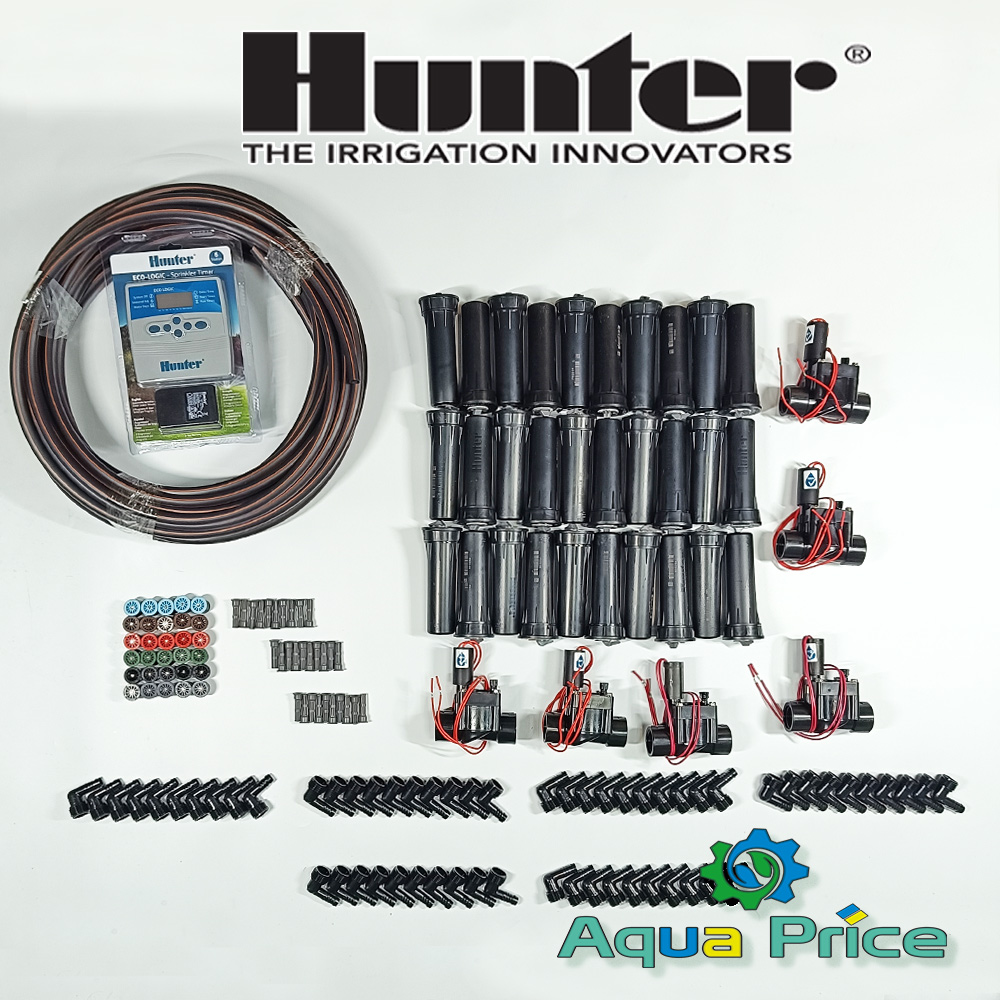

Набор товаров для автоматического полива на 6 зон (400-600 м²)
Комплект оборудования на 6 зон с применением форсунок спрей - это набор товаров для самостоятельного монтажа системы автоматического полива. В комплекте представлены базовые товары для среднего участка до 6 соток поливаемой площади. Используя устройства из набора вы своими руками сможете смонтировать автоматический полив.
Оборудование для автоматического полива работает при подаче воды 2-3 м³ (зависит от форсунок и их секторов) и давлении 2,8-3,5 Bar. Информацию можно узнать в паспорте на насосное оборудование или провести тестовый замер.
Если вы никогда не сталкивались с проектированием и монтажем оросительных комплексов, рекомендуем прочитать статью "Автополив своими руками". Ниже будет представлен перечень устройств и материалов набора, базовая схема расположения узлов и краткое описание элементов.

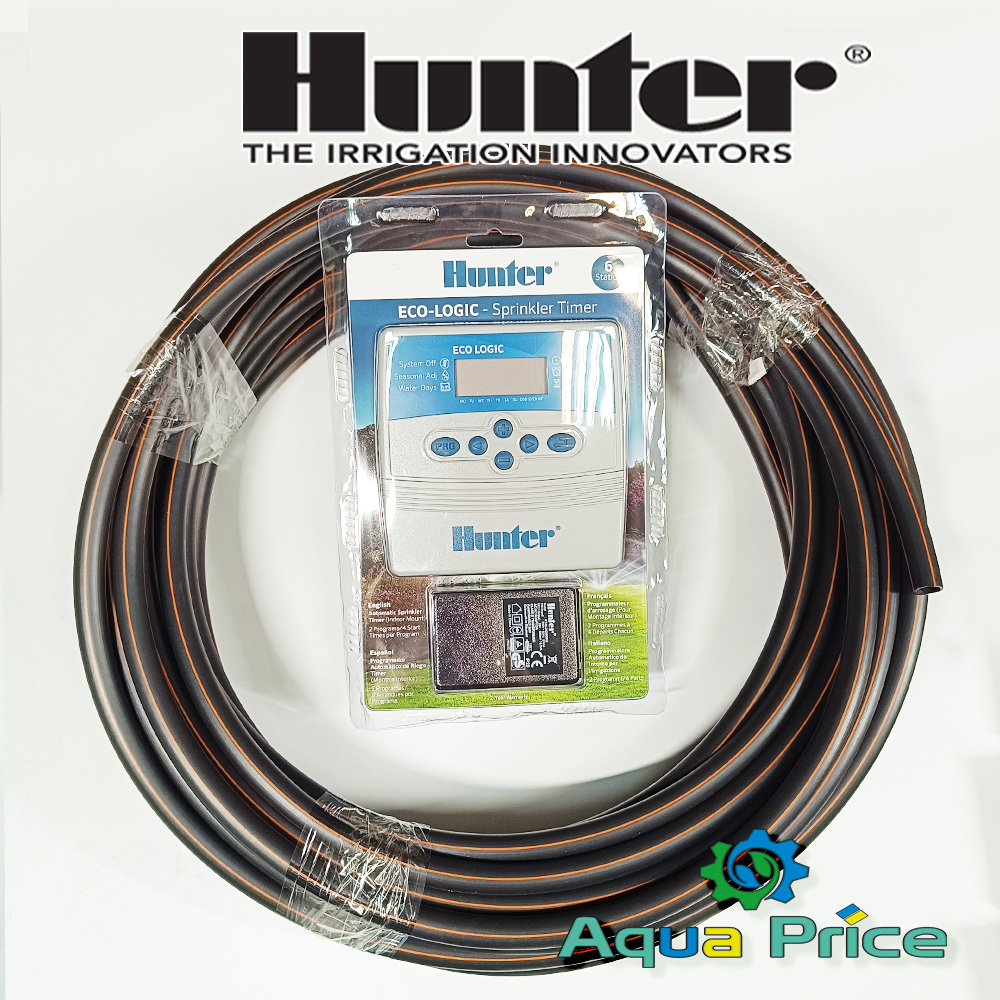

Контроллер управления
Для среднего комплекта на 6 линий выбрана бюджетная модель Hunter ELC 601i-e. Имеет выносной трансформатор питания, управляет 6 зонами, размещается под укрытием или в помещении, поддерживает подключение датчика осадков. При необходимости вы можете заменить контроллер на другие модели XC и X2 с наружным размещением и дополнительными функциями.
Клапана электромагнитные
В комплекте оборудования по умолчанию представлены клапана Hunter PGV-100-GB - 6шт. Это электромагнитные клапана с подключением 1" (внутренняя резьба), без регулировки протока, 6 шт. по количеству зон. Функция PGV-100-GB под управлением контроллера открывать и закрывать подачу воды в зоне. На выбор есть модель PGV-101-GB с регулировкой потока.
Дождеватели в комплекте полива
Hunter Pros 04 - это самая популярная модель дождевателя на рынке, отличается низкой ценой и высокой работоспособностью, поддерживает установку спреевых и ротаторных форсунок. Применяется на монтажах 90% бытовых, не коммерческих систем автоматического полива. Дождеватель оснащен выдвижной стойкой в 10см, пружиной из нержавеющей стали и уплотнительной манжеты в крышке для избежания утечки при работе. Может комплектоваться дренажным клапаном, важным элементом для монтажа системы орошения на склонах.
В набор оборудования включено 30 дождевателей Hunter Pros 04, по 5 шт. в каждой линии полива.

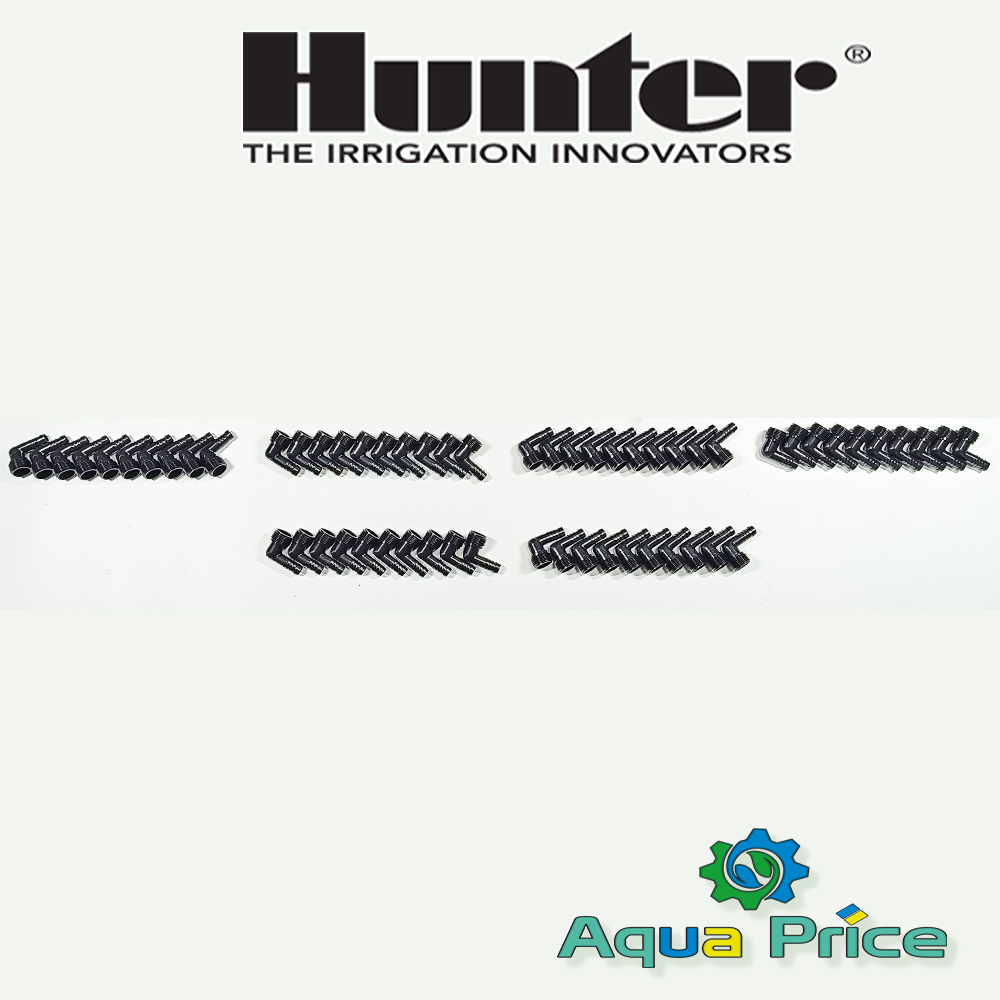

Штуцерные углы
Штуцерные углы используются для создания гибкого соединения трубы с корпусом дождевателя. Состоит из 2 уголков, вкручиваемых в дождеватель и в хомут на трубе, и отрезка гибкой трубки 16 мм. В наборе для полива на 6 зон их 60 шт.
Гибкий шланг Flex
Гибкий шланг Flex применяется в комплекте полива для соединения дождевателя с системой водопровода оросительного комплекса. Гибкая структура позволяет создавать подвижные соединения и регулировать корпус распылителя по высоте и наклону. В наборе по умолчанию добавлено 15 м трубки, 50 см на 1 элемент.

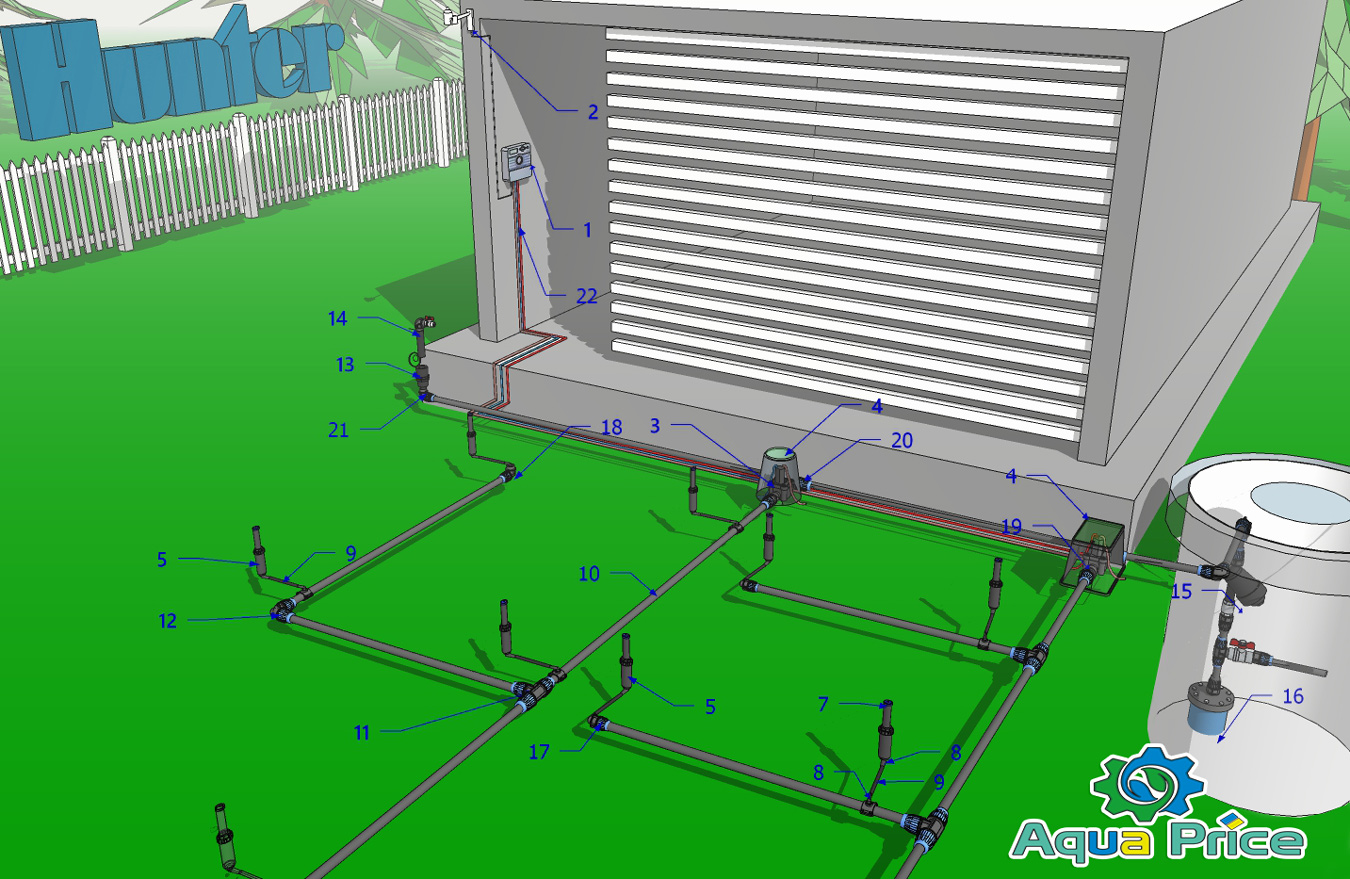

Схема расположения базовых элементов комплекта в системе полива
Описание элементов на схеме
- Контроллер управления
- Датчик (сенсор) дождя
- Клапан электромагнитный
- Клапанный короб (бокс)
- Распылители (дождеватели)
- Хомут седловой (седло)
- Форсунка спрей
- Угол штуцерный SBE
- Гибкий шланг Flex 16 мм
- Труба черная полиэтиленовая для воды
- Фитинг тройник
- Угловой фитинг
- Гидророзетка (гидрант для подключения шланга)
- Ключ для гидророзетки
- Фильтр для воды
- Скважина
- Фитинг муфта 1/2" ВР
- Фитинг угол 1/2" ВР
- Фитинг муфта 1" НР
- Фитинг тройник 1" НР
- Фитинг угол 3/4" ВР
- Провода управляющие
Список оборудования входящий в комплект на 6 зон
| № | Товар | Количество |
|---|---|---|
| 1 | Контроллер Hunter ELC (ECO-Logic) 601i-e для помещения | 1 шт. |
| 2 | Клапана электромагнитные Hunter PGV-100-Gb | 6 шт. |
| 3 | Распылители Hunter PROS-04 с высотой стержня 10см | 30 шт. |

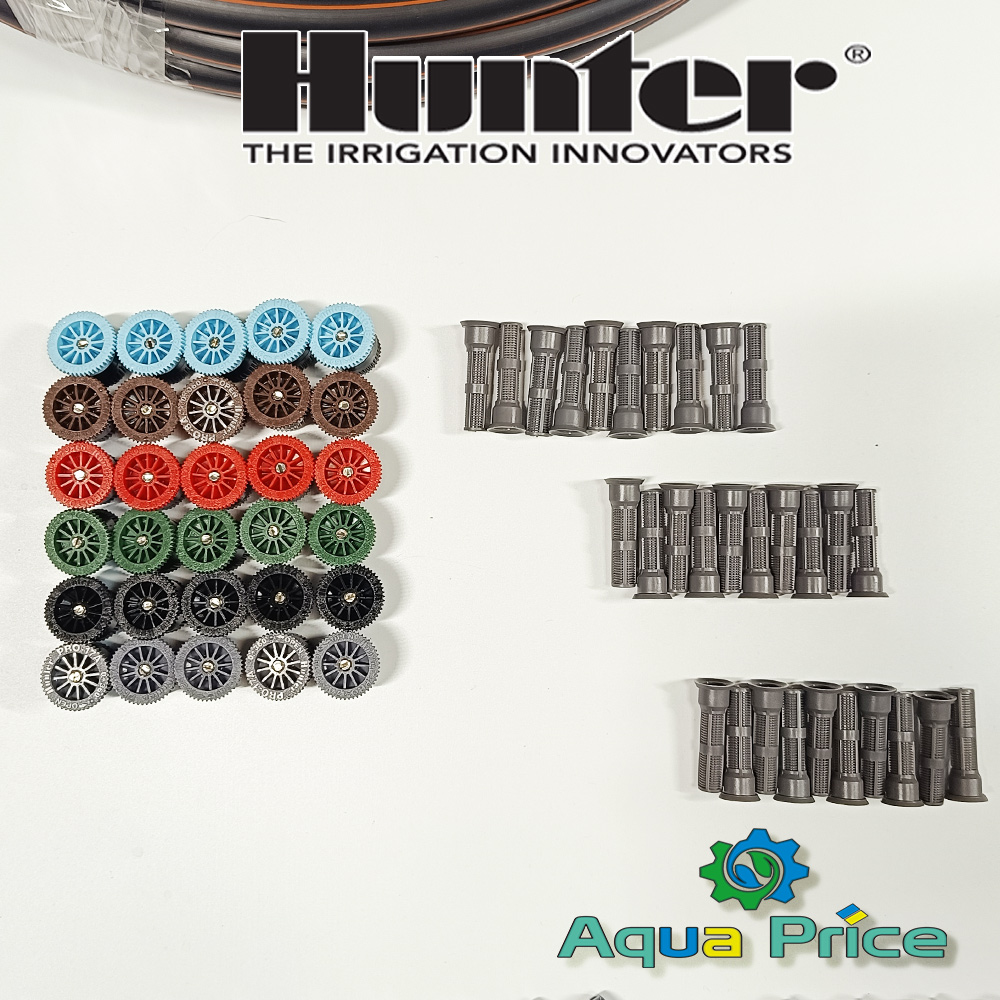

| 4 | Форсунка спрей 6А | 5 шт. |
| 5 | Форсунка спрей 8А | 5 шт. |
| 6 | Форсунка спрей 10А | 5 шт. |
| 7 | Форсунка спрей 12А | 5 шт. |
| 8 | Форсунка спрей 15А | 5 шт. |
| 9 | Форсунка спрей 17А | 5 шт. |
| 10 | Штуцерное колено Irritec | 60 шт. |
| 11 | Трубка гибкая Flex | 15 м. |
Дополнительные опции для набора полива на 6 зон
К базовому набору товаров для автополива можно добавить дополнительное оборудование и материалы, которые помогут смонтировать систему своими руками.
- Датчик дождя используется в автоматическом поливе для контроля наличия осадков. Отключает программы по орошению на время дождя и производит паузу запуска после.
- Хомуты, фитинги для труб применяются для соединений трубопровода и основных элементов комплекта, создавая трассы и разветвления. Подбираются под диаметр основной трубы, некоторые имеют резьбовые соединения для присоединения поливных узлов.
- Клапанные короба применяются для технического доступа к соединениям электроклапана и последующего обслуживания. Защищает внутренние узлы от засыпания грунтом.
- Провода и гофра необходимы для соединения контроллера и клапанов в единую электроцепь. Применяемое сечение 0,75 мм² (до 100м), гофра диаметром 16мм и 20мм на выбор.
- Фум лента - это паковочный материал для уплотнения соединений и устранения протечки воды, изготовлена из фторопластового полотна, не подвержена гниению.
| Параметры устройства | |
| Тип | Комплект оборудования |
| Количество зон | 6 |
|
