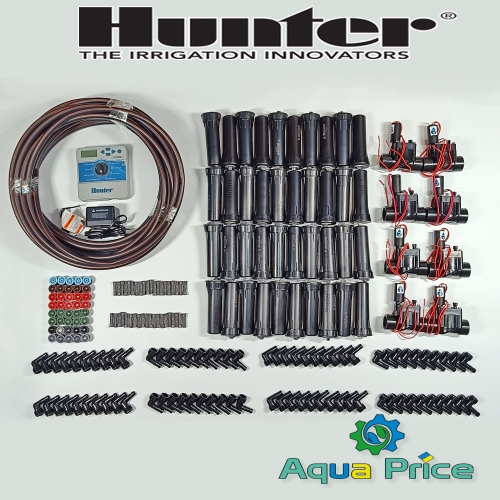

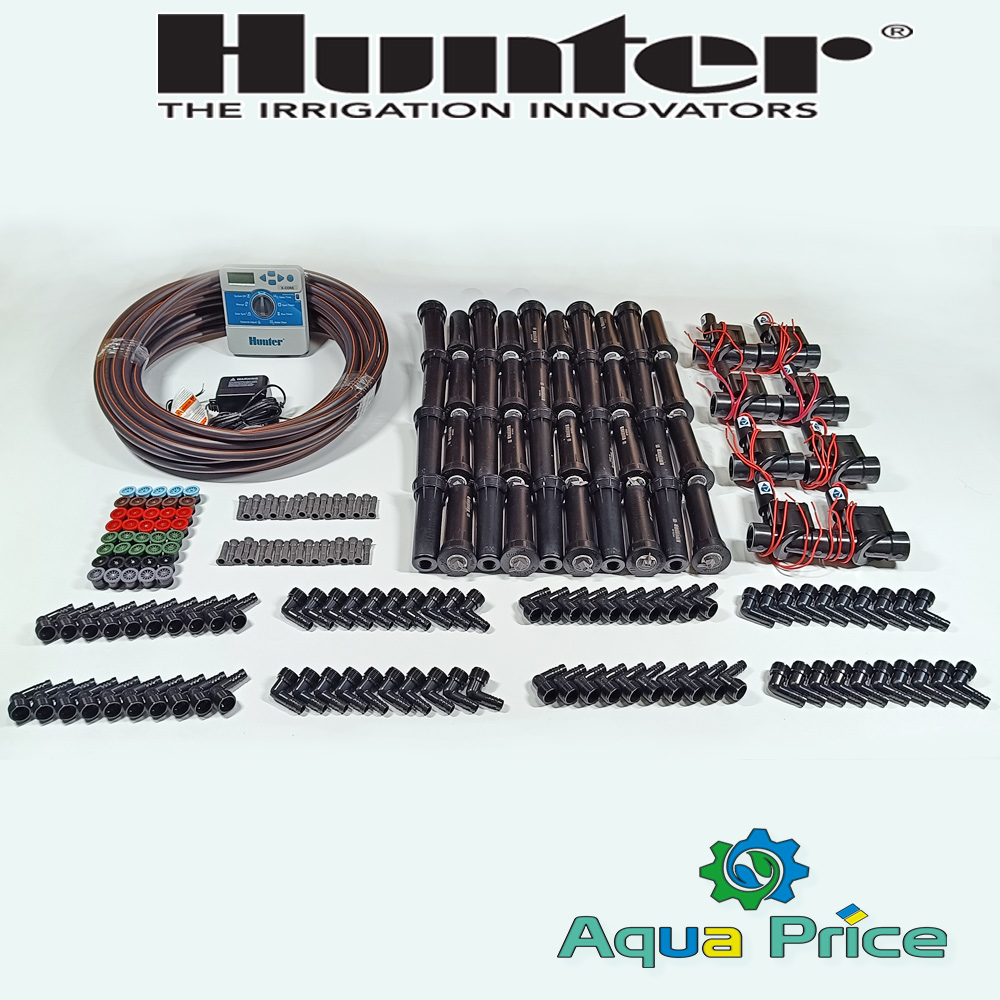

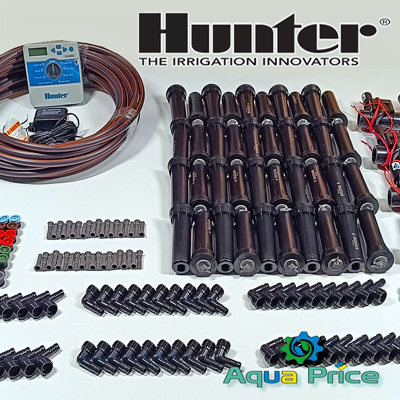

Комплект оборудования Hunter на 8 зон полива

Набор оборудования для автополива Hunter на 8 зон ( 6-8 соток)

Комплект полива Hunter на 8 зон - это набор оборудования и материалов для монтажа системы автоматического полива на частной территории площадью 600-800 м². Комплект позволяет владельцу загородного дома смонтировать своими руками полив газона и декоративных растений. В состав оборудования входят проверенные модели товаров от Hunter и аналоги, на которые действует гарантия. Не использованное оборудование можно вернуть в магазин или обменять на более необходимые детали.

Набор товаров для полива работает при давлении 2,8-3,5 атм. и потребляет от 2 до 3 м³ (зависит от установленных форсунок). Проверьте соответствие вашего насосного оборудования этим нормам или проведите замер.

Если монтаж системы автоматического полива является для вас не знакомым и запутанным. Рекомендуем прочитать статью-руководство "автополив своими руками".

Основа комплекта

В представленном наборе внесено базовое оборудование для монтажа автоматического полива, без которого комплект не имел бы смысл.

Основа комплекта полива

Основным элементом автоматической системы является контроллер - это управляющий модуль запускающий орошение и проводящий контроль над процессом работы. В базовом комплекте по умолчанию выбрана модель Контроллер Hunter XC 801i-e (внутренний), устанавливается в помещении или под навесом. Пульт управления Hunter XC 801i-e способен управлять до 8 клапанами - зонами полива. Если вам необходимо контроллер вынести на улицу под открытым небом, есть возможность изменить пульт на серию наружных контроллеров XC или X2.

Электромагнитные клапана Hunter для управления потоком

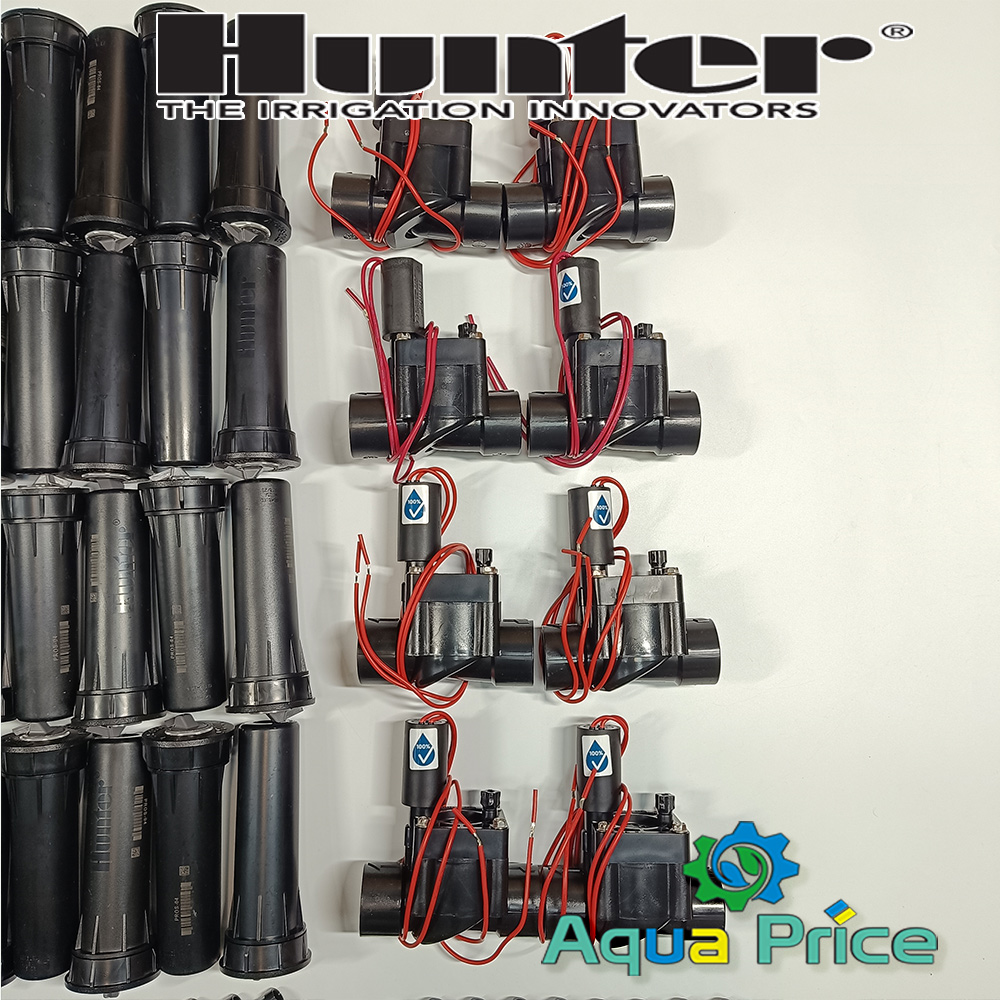

Электромагнитные клапана важный элемент оросительного комплекса, получая сигнал от контроллера управления открывают и перекрывают воду в зоне полива. В наборе по умолчанию идут электроклапаны PGV-100-Gb Hunter. Модель имеет резьбу подключения 1", соленоид на 24в переменного тока и не имеет регулировки потока. Вы можете уменьшить количество, если у вас меньше зон для полива и заменить клапана на Hunter PGV-101-Gb, по сути то же устройство, но с регулировкой потока.

Дождеватели Hunter в поливе

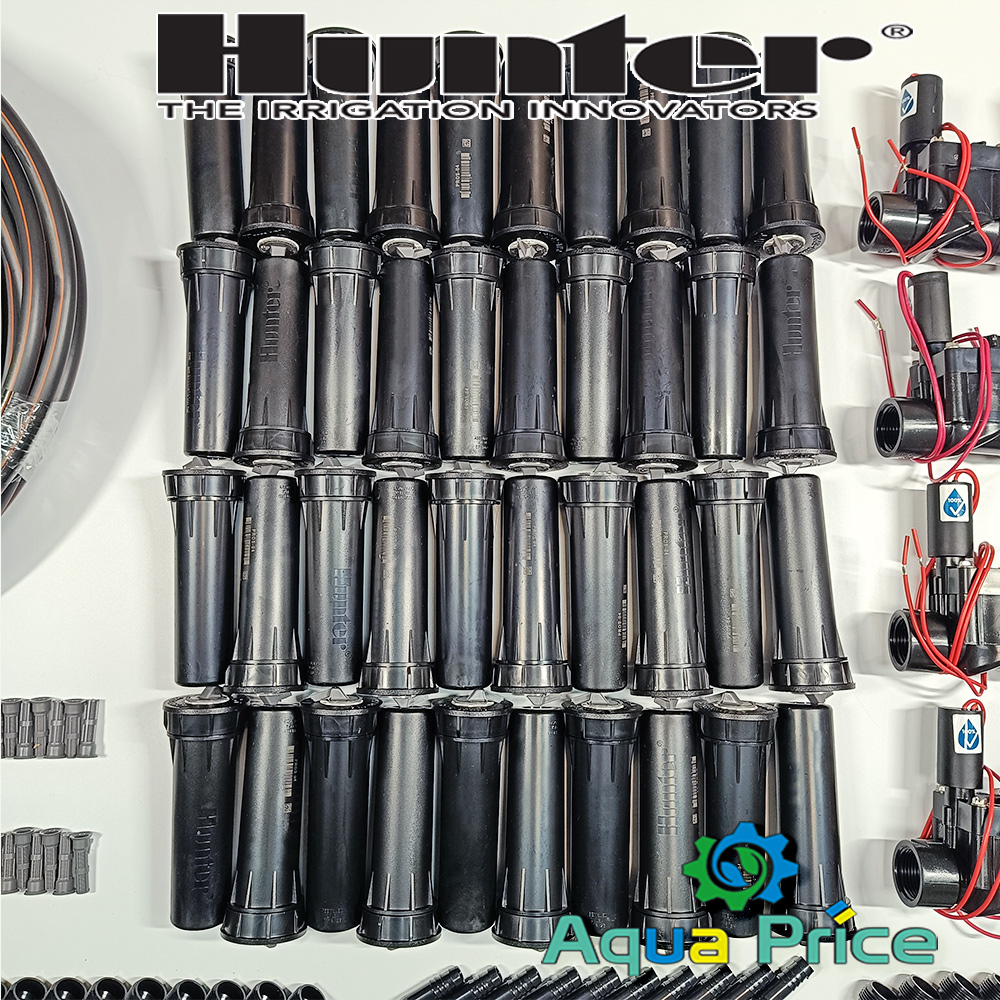

Дождеватели Pros-04 выбраны в комплекте не зря. Это проверенная модель зарекомендовавшая себя на объектах Aqua Price и наших партнеров, монтажных организаций. Представляет собой корпус с выдвижным 10см. штоком на который вкручивается распылительная форсунка. Функция дождевателя Hunter Pros-04 в момент полива поднять над газоном форсунку для распыления, а после спрятать ее в стакан ниже уровня земли, не мешая передвижению и уходу за участком.

В комплекте 40 дождевателей, по 5 шт на каждую зону. Число 5 усредненное, на сложных по форме участках может располагаться до 10 спринклеров Pros-04, важно учитывать производительность насоса.

Распылительные форсунки Hunter

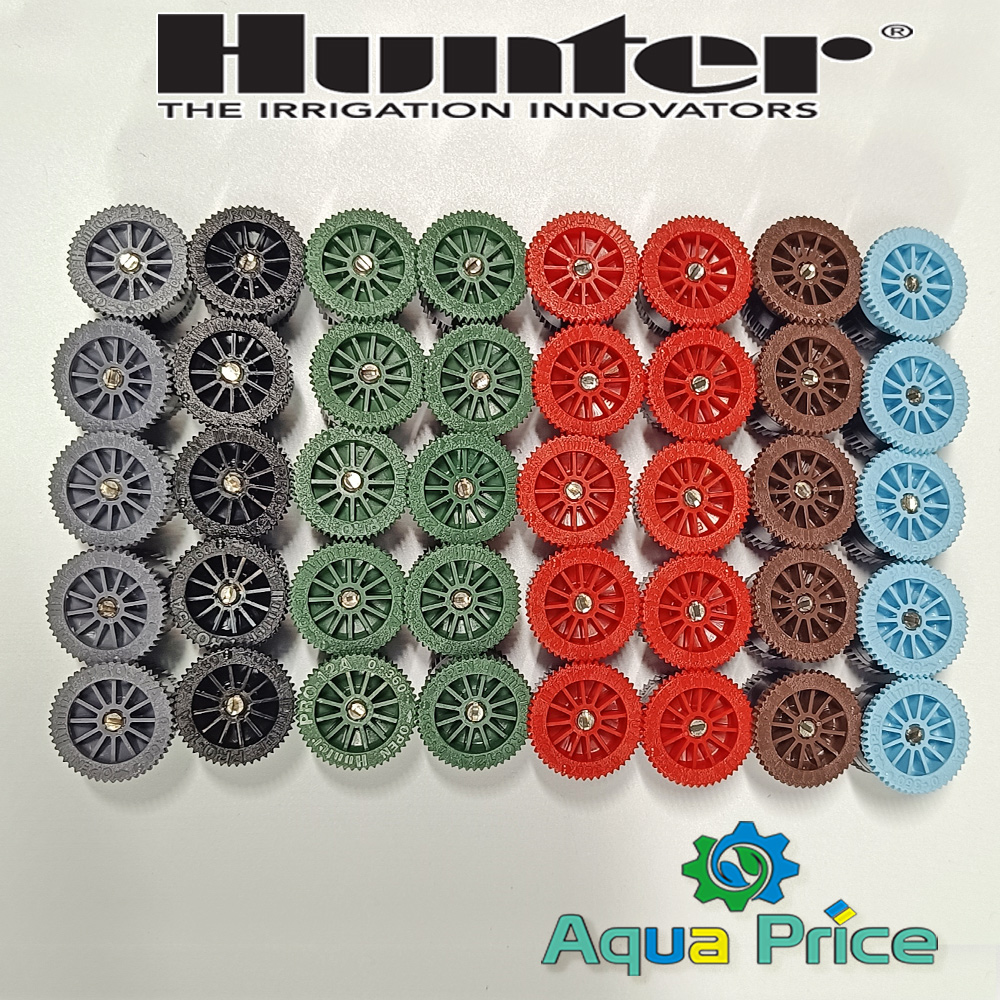

В комплекте оборудования для автополива на 8 зон выбраны форсунки серии A от Hunter. Это не дорогие и функциональные распылительные сопла с регулировкой сектора от 0 до 360° и дальностью до 5,2м (A 17). Форсунок 40 шт, как и дождевателей. В наборе идут распылители от A6 до A 17. Вы можете комбинировать их в зонах, если какие-то вам не подошли, их можно заменить. При расстановке дождевателей необходимо учитывать, что каждая форсунка должна пересекаться с противоположной, визуально они как бы поливают друг-друга.

Штуцерные колена

Штуцерные колена необходимы для соединения дождевателя с основной трубой полива. Один уголок вкручивается в дождеватель, а второй в обжимной хомут или фитинг на трубе. Соединяются штуцерные уголки при помощи трубки Flex, образуя гибкое соединение.

Гибкая трубка Flex

Гибкая трубка Flex является полимерным шлангом, подводящим воду к дождевателю от магистральной трубы. Выдерживает давление 6 атм. Гибкое соединение на основе Flex позволяет регулировать дождеватель по наклону и высоте.

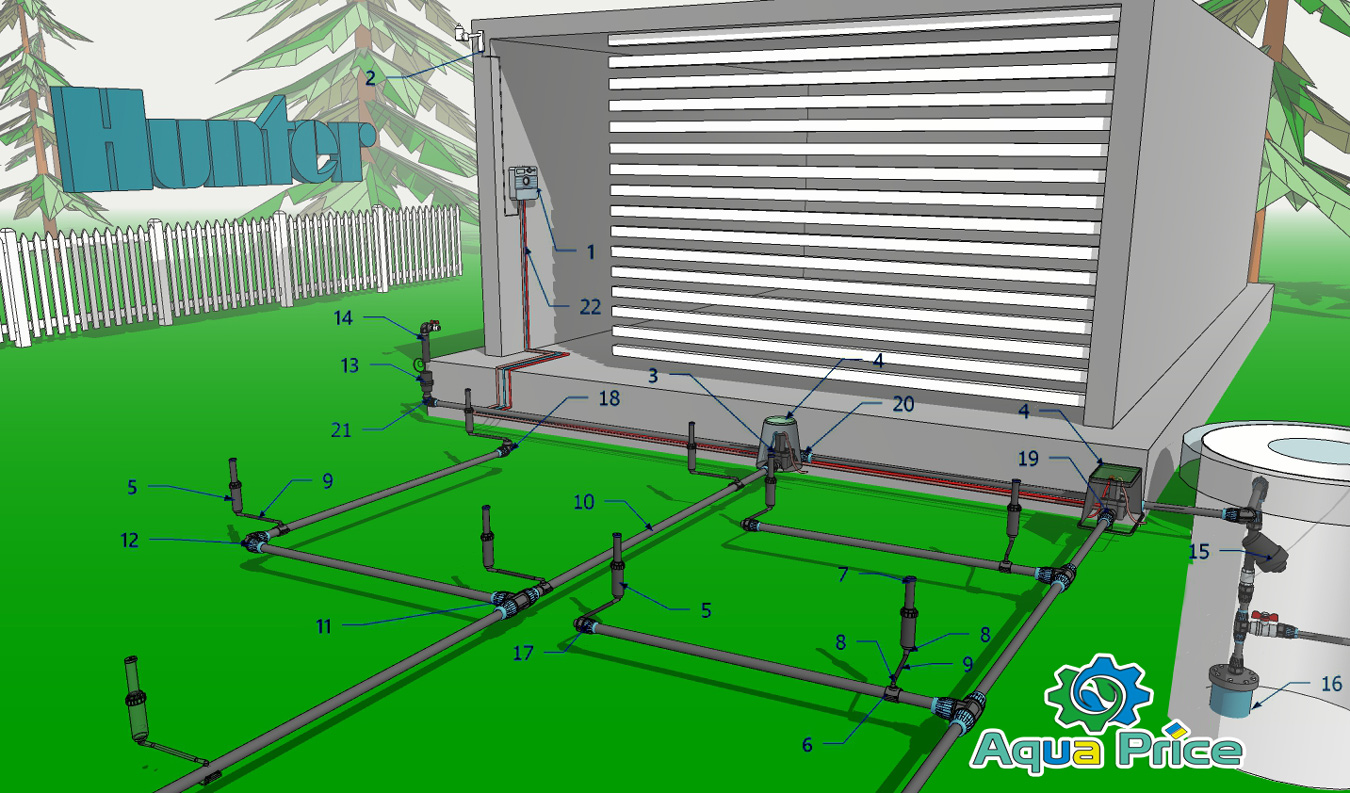

Общая схема расположения элементов системы автоматического полива

Описание схемы

1. Контроллер
2. Датчик дождя
3. Электромагнитный клапан
4. Бокс для клапана
5. Дождеватель
6. Хомут обжимной (врезка)
7. Форсунка распылительная
8. Угол штуцерный HSBE
9. Трубка гибкая Flex 16 мм
10. Труба ПЭ
11. Фитинг тройник
12. Фитинг угол
13. Колонка водозаборная (гидрант для подключения шланга)
14. Ключ для гидранта
15. Фильтр дисковый
16. Скважина
17. Фитинг муфта 1/2" ВР
18. Фитинг угол 1/2" ВР
19. Фитинг муфта 1" НР
20. Фитинг тройник 1" НР
21. Фитинг угол 3/4" ВР
22. Провода от контроллера к клапанам

Перечень оборудования в комплекте на 8 зон

1. Контроллер Hunter XC 801i-e для помещения — 1 шт.

2. Клапана электромагнитные Hunter PGV-100-Gb без регулировки потока — 8 шт.

3. Дождеватели PROS-04 с штоком 10см — 40 шт.

4. Веерная форсунка 6А — 5 шт.

5. Веерная форсунка 8А — 5 шт.

6. Веерная форсунка 10А — 10 шт.

7. Веерная форсунка 12А — 10 шт.

8. Веерная форсунка 15А — 5 шт.

9. Веерная форсунка 17А — 5 шт.

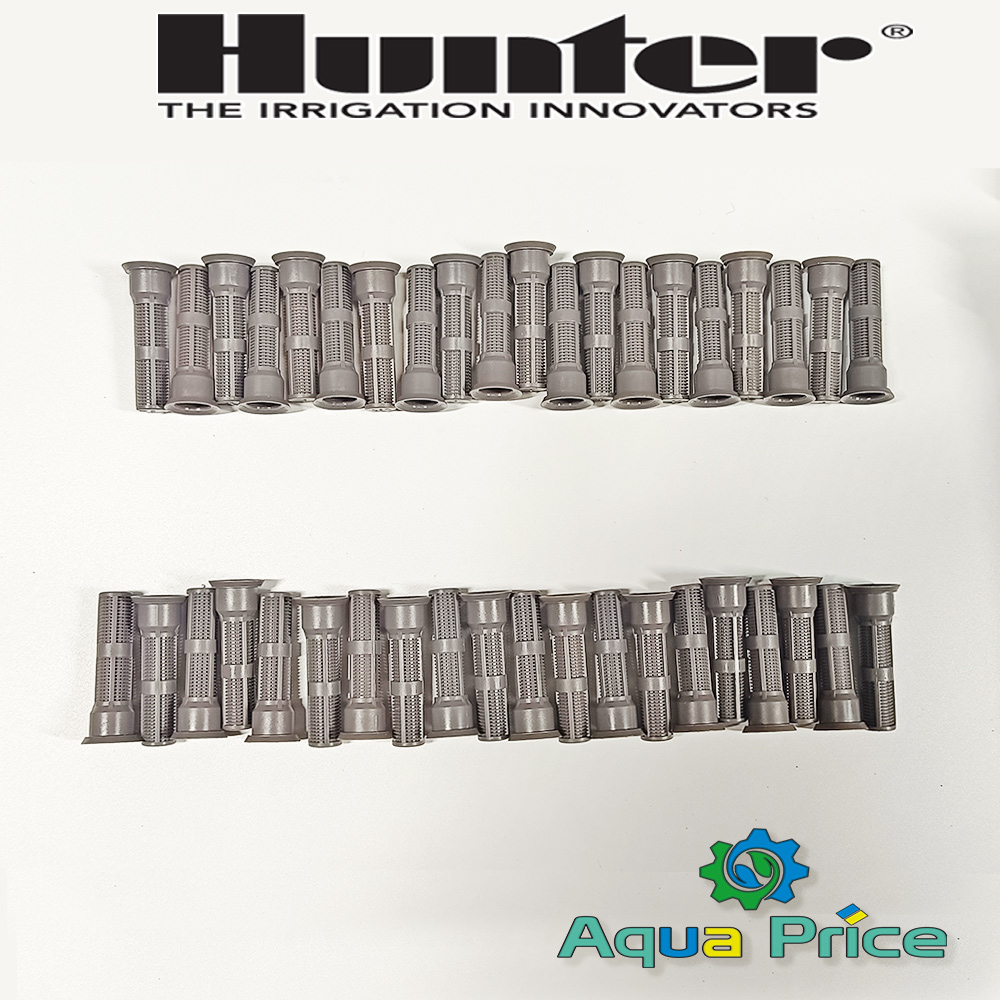

10. Штуцерный угол Irritec — 80 шт.

11. Трубка гибкая Flex по 0,5м на соединение — 20 м.

Дополнительное оборудование для комплекта товаров

К основному набору товаров есть дополнительные опции без которых монтаж автоматического полива не сможет закончится успешно.

Мы не внесли дополнительные опции в основной комплект потому, что некоторые товары несут дополнительную функцию или выбор зависит от вашего участка и способа монтажа.

1. Датчик дождя Hunter Rain - важный элемент управления орошением. Во время дождя отключает программу запуска. Настоятельно рекомендуем не игнорировать данное устройство в своей системе, если это не полив парника или оранжереи куда не попадают осадки. Это сбережет электроэнергию, воду и ресурс насоса. На участке не будет скапливаться излишняя вода и загнивать растения.
2. Соединения для труб. Выбор этих товаров зависит от способа монтажа и конфигурации вашего участка. Соединение дождевателя к трубе может выполняться при помощи обжимного хомута с резьбой 1/2" ВР или тройника с внутренней резьбой 1/2". Количество углов, тройников и муфт зависит от траектории прокладки труб и разветвленности трубопровода. При добавлении товаров в комплект у товаров есть усредненное количество под этот набор. Значение можно менять, как в большую, так и в меньшую сторону.
3. Боксы для электроклапанов. Функция бокса защитить электромагнитный клапан от внешнего влияния и обеспечить технический доступ к устройству. Если клапана располагаются в земле на участке, необходимо клапан расположить в боксе. что бы он не засыпался землей. Так вы получаете доступ к электрическим и монтажным соединениям, возможность обслуживать и заменять элементы. Для доступа в короб предназначена крышка зеленого цвета.
4. Кабель и провода применяются для соединение контроллера и электромагнитных клапанов в единую электрическую цепь. Для соединения 8 клапанов с пультом управления необходимо 9 отдельных жил (8 на каждый клапан и 1 общий для всех). В набор оборудования для полива можно добавить кабель ПВС на 5, 4, 3 жилы сечением 0,75 мм². Длинна зависит от удаления клапанов от контроллера. Для защиты кабеля от повреждения применяется гофро-рукав диаметром 16 и 20 мм.
5. Фум лента применяется для уплотнения резьбовых соединений. Уплотненные фум лентой соединения не протекают. Для монтажа необходимо накрутить 4-5 витка вокруг наружной резьбы и вкрутить во внутреннюю.
