Автоматический полив футбольного поля (монтаж)

Автоматический полив играет критически важную роль в поддержании футбольного поля в оптимальном состоянии. Вот некоторые причины, по которым он так важен:

1. Управление влажностью: Правильное увлажнение гарантирует, что газон остается зеленым и здоровым. Много воды приводит к болезням газона, слишком мало может вызвать высыхание и увядание.

2. Поддержание игровых характеристик: Влажность газона влияет на скорость и направление движения мяча. Автоматический полив помогает поддерживать постоянные условия игры.

3. Экономия ресурсов: Автоматические системы орошения обеспечивают эффективное использование воды, сокращая расход и снижая затраты, минимизирует трудовые ресурсы.

4. Сохранение времени: Автоматический полив освобождает персонал от необходимости ручного полива, позволяя им сосредоточиться на других задачах по уходу за полем.

5. Предсказуемость: С системой полива, вы можете знать, когда и сколько воды получит ваше поле, что позволяет планировать работы по уходу за ним.

В целом, автоматический полив - это важный инструмент для поддержания футбольного поля в лучшем состоянии, обеспечивая высокое качество игры и здоровье газона.

Монтаж комплекта оборудования для автополива на футбольном поле

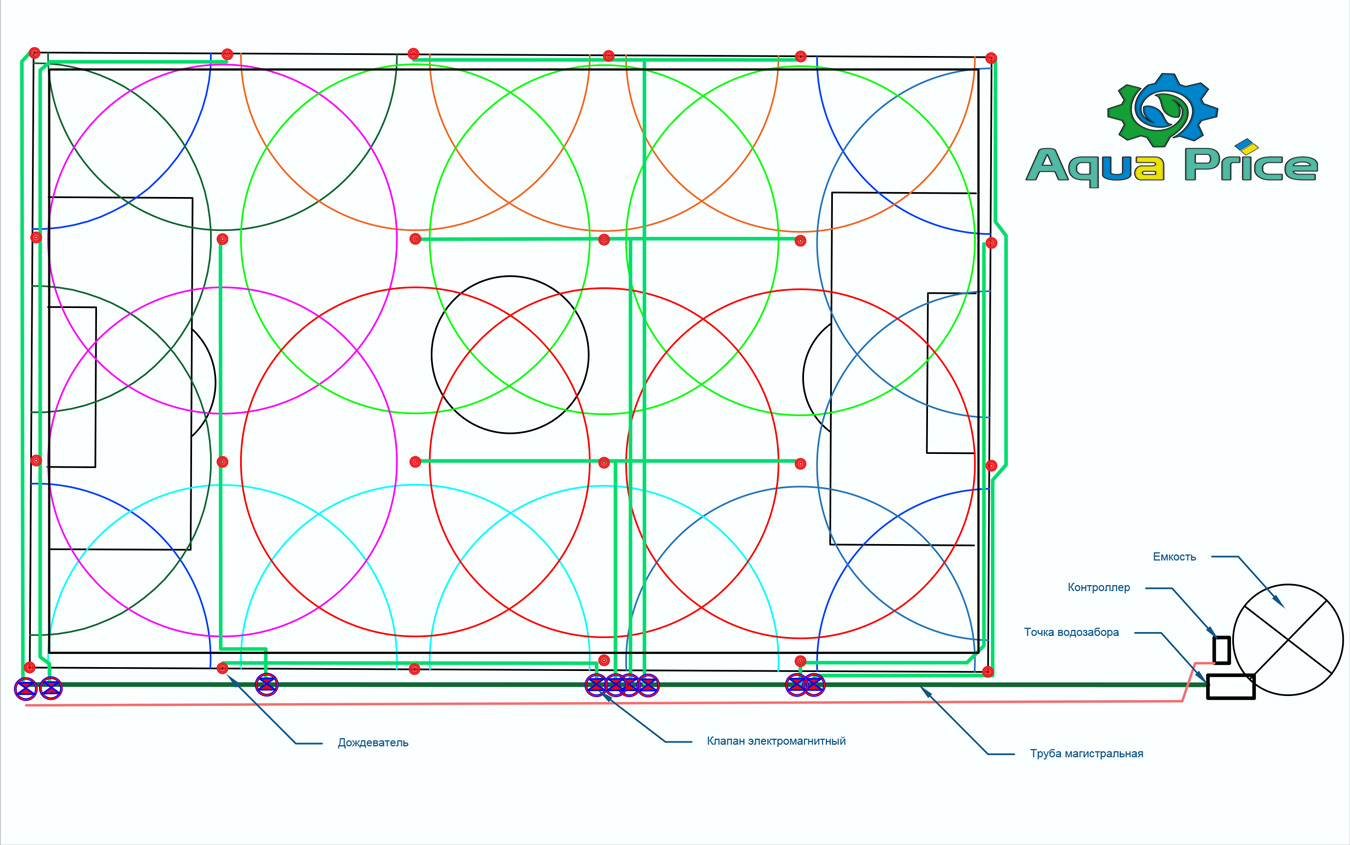

На базовой схеме автоматического полива футбольного поля указаны основные элементы комплекта. Ключевые точки чертежа это дождеватели, они объединяются в зоны. Радиусы роторных дождевателей в одной зоне выделены одним цветом. Группа распылителей автоматического полива объединяется трубой и соединяется с электроклапаном, который будет открывать воду в эту зону. Сигнал для открытия клапана подается с контроллера.

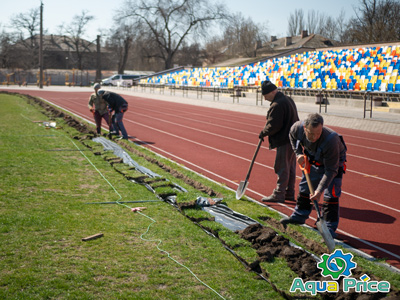

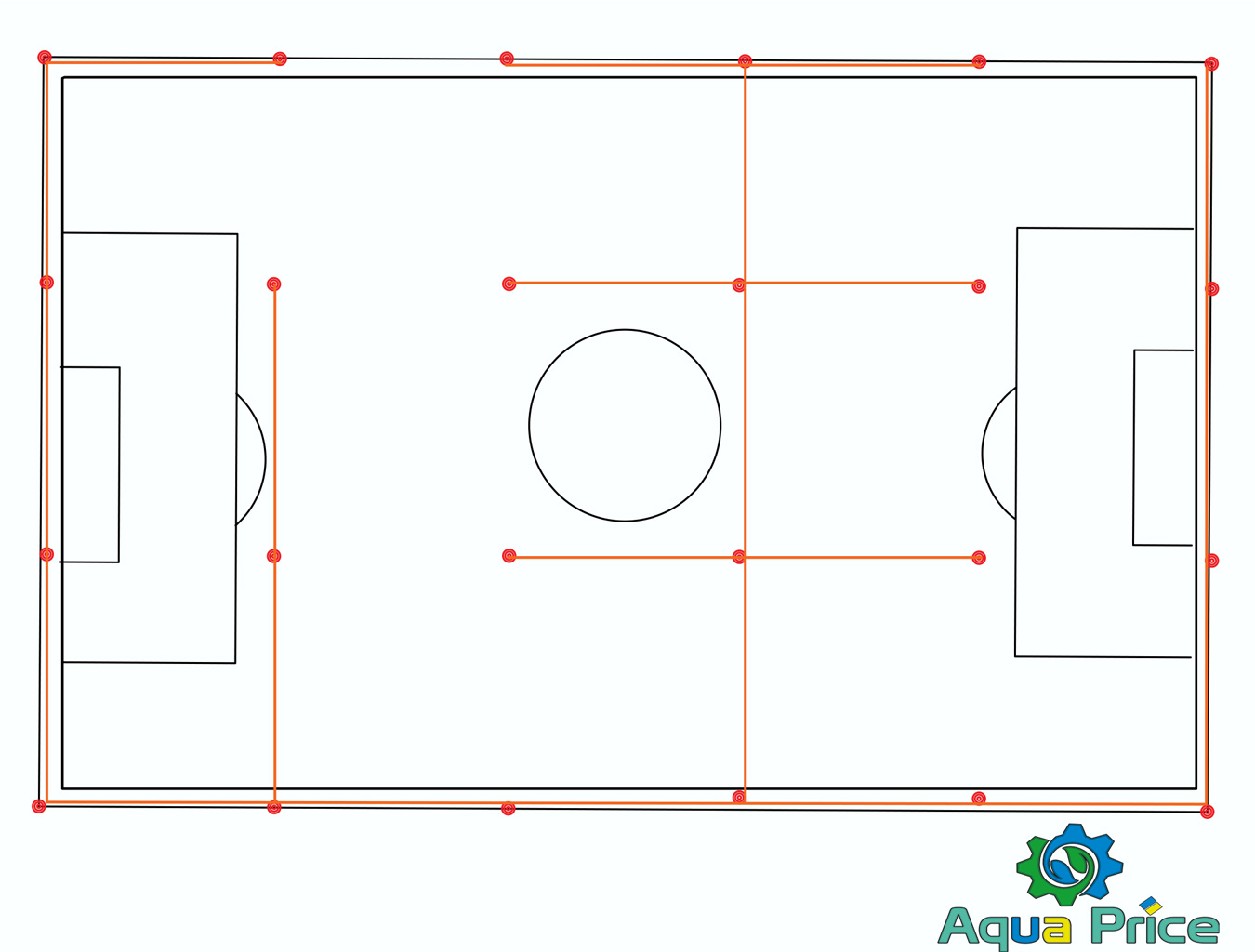

Шаг 1. Разметка и выкапывание траншей

Расставляем флажки для разметки на месте дождевателей для понимания общей картины монтажа. Помечаем места для электроклапанов управляющих линиями автоматического полива. Натягиваем нитки и объединяем наши флажки траншеями для укладки труб.

Если на поле присутствует травяной газон и его необходимо сохранить, расстилаем полиэтиленовую пленку для земли и газона, верхний слой с травой срезается и откладывается отдельно от выкопанного грунта для последующей укладки.

Средняя глубина траншеи для автоматического полива - 30 см, но в некоторых траншеях будит лежать до 3 труб, глубина траншеи копается такой, чтобы расстояние до верхней трубы было не менее 20 см от уровня футбольного поля.

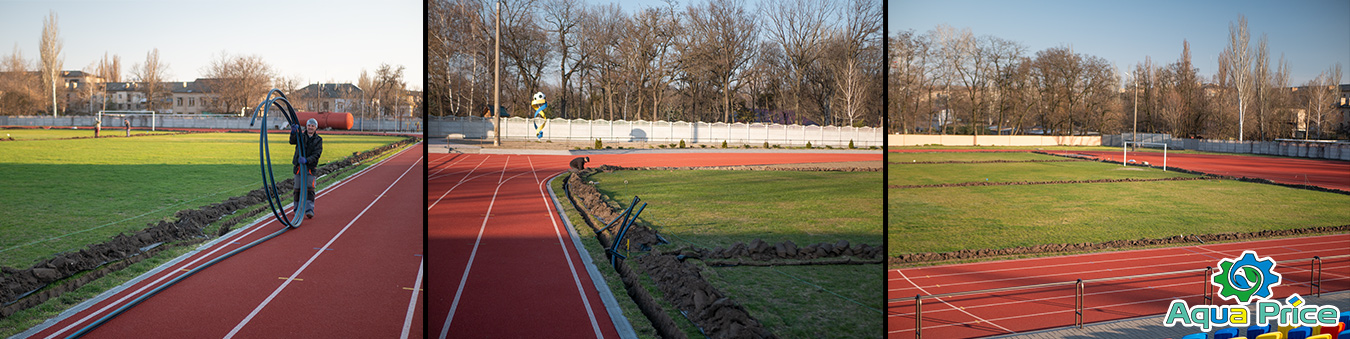

Шаг 2. Укладка труб автоматического полива в траншеи

В выкопанные траншеи укладываем трубу 50 мм из комплекта оборудования автоматического полива футбольного поля. Для отрезания нужной длинны применяется труборез (ножницы для пластиковых труб). В некоторых траншеях будут находиться несколько труб, для их маркировки применяется балончики с аэрозольной краской.

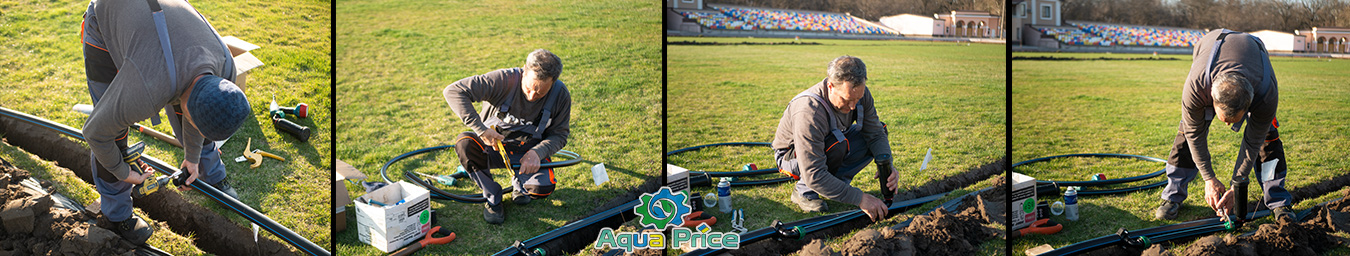

Шаг 3. Монтаж дождевателей и соединение труб полива

Для монтажа роторных дождевателей I 25 на футбольном поле необходимы обжимные хомуты, труба на 32 мм и соединительные фитинги. Соединение дождевателя автоматического полива состоит из:

1. Угла фитинга 32-1" НР. Вкручивается в дождеватель.
2. Угола фитинга 32-1" НР. Соединяется с седловым хомутом.
3. Труба 32мм длинной 1 м.
4. Хомут обжимной 50мм-1" ВР, если дождеватель крепится в центре трубы или редукционная муфта фитинг 50мм-32мм, если на конце трубы.

• Накручиваем обжимной хомут 50 мм на расстоянии 1 м от маркировочного флажка. Внутри хомута устанавливается уплотнительное кольцо, не забываем про него. Просверливаем отверстие 10-13 мм в трубе внутри резьбы хомута, важно просверлить только верхнюю стенку и не повредить нижнюю. Вычищаем стружку.
• Вкручиваем угловые фитинги 32-1" НР в дождеватель и хомут. Отрезаем необходимую длину от хомута до флажка.
• Откручиваем компрессионные гайки с фитинга, одеваем их на концы трубы, вставляем внутрь фитингов и при помощи трубного ключа плотно зажимаем.

После проделанных монтажных шагов устанавливаем роторный дождеватель на место, выставляем по уровню футбольного поля и выравниваем наклон. Обсыпаем землей и плотно уплотняем, чтобы при включении автоматического полива он не вылазил и не смещался.

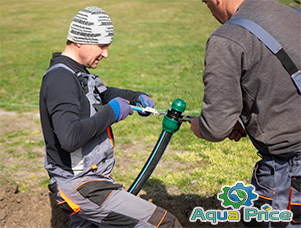

В случае, когда дождеватель полива крепится к концу трубы, применяется вместо хомута редукционная муфта 50мм-32мм, в которую вкручивается труба 32мм, а на конец нее дождеватель.

Трубы каждой зоны объединяются в единую ветку, ведущую к управляющему электромагнитному клапану. В местах разветвлений применяется тройник 50-50-50 из комплекта оборудования автоматического полива, для поворотов углы 50мм под 90°.

Для сборки автоматического полива на футбольном поле в комплекте применяются фитинги Irritec Италия. Мы не рекомендуем применять дешевые соединительные фитинги не выдерживающие высокого давления воды.

На все резьбовые соединения накручивается фум лента для уплотнения и избегания протечки.

Для того, чтобы легче одеть фитинг на трубу специалисты применяют аэрозольную силиконовую смазку и риммеры для снятия фаски с края трубы.

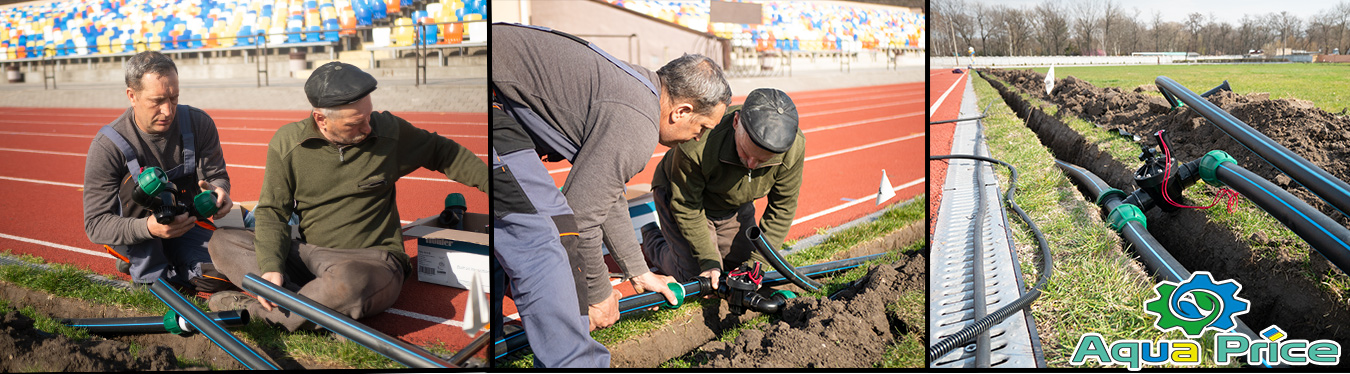

Шаг 4. Подключение электроклапанов автоматического полива

В комплекте автоматического полива для фут. поля применяются электроклапаны Hunter PGV 151 B переменного тока 24в и регулировкой протока. У клапана есть стрелка на корпусе она показывает направление воды. Если установить не по направлению стрелки, устройство работать не будет.

Для монтажа удобно применять тройник 50-1 1/2"-50 на вход в клапан. Он устанавливается на подающую (магистральную) трубу 50мм. В месте пересечения ветки полива и магистральной трубы, перерезаем магистраль и устанавливаем тройник. На наружную резьбу 1 1/2" накручивается клапан. Не забываем про фум ленту.

На выход клапана накручивается угол 50-1 1/2" НР, если ветка линии полива поворачивает или прямую муфту 50-1 1/2" НР, труба на зону полива идет прямо по направлению клапана.

Подключаем все 9 шт. PGV 151 B на всех зонах автоматического орошения.

Шаг 5. Подключение центробежного насоса для полива

Ставим насос в предназначенное для него место в близи источника воды. В нашем случае источником воды служила ж/д цистерна на 68 м³ пополняемая из системы водопровода города.

Входная резьба у центробежного насоса Pedrollo 2CP 40/180A на 2 дюйма, вкручиваем муфту 50-2" НР, уплотнив резьбу фум лентой, и подключаем трубой к емкости. В трубе подачи необходимо вмонтировать обратный клапан Solomon 2" Europa, устраняющий обратное движение воды.

Для монтажа выходного патрубка необходимо применить угол 50-1 1/2" НР, если труба поворачивает или прямую муфту 50-1 1/2" НР, если труба идет вверх. Напорный выход соединяется с магистральной трубой 50мм, подающей воду на поле. Рядом с насосом в разрыв устанавливается кран и дисковый фильтр Irritec с двумя муфтами 50-2" ВР по краям.

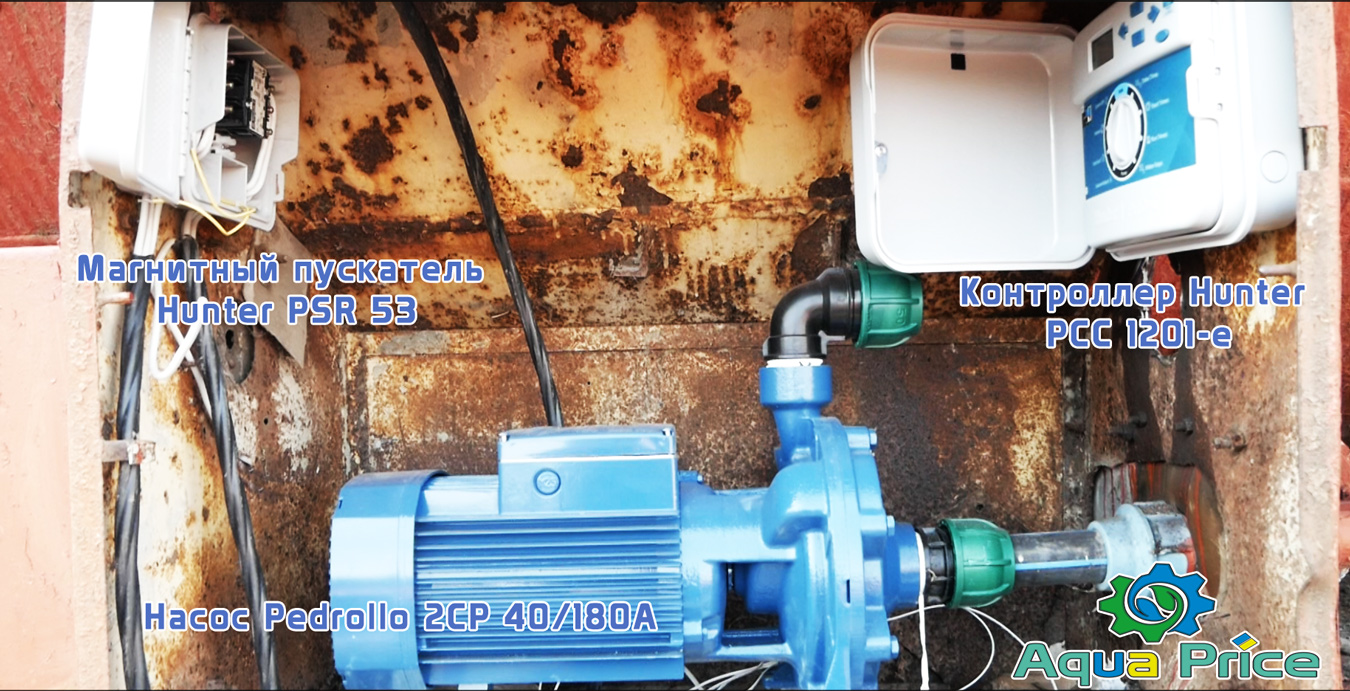

Шаг 6. Подключение контроллера и магнитного пускателя в автоматическом поливе

Разместите контроллер Hunter и магнитный пускатель на предназначенном месте, желательно чтобы это было рядом с насосом. Трехфазный магнитный пускатель Hunter PSR 53 соединяется с контроллером управляющим проводом, подключается к клемам "MV/P" (Master Valve/Pumpe) и "С" (Common/общий провод). Трехфазное питание насоса подается на пускатель и выходит на клеммную колодку насоса, прерываясь контактами пускателя.

В момент запуска автоматического полива контроллер подает сигнал на магнитный пускатель, он замыкает контакты и питание идет на насос, создается давление, вода идет в магистральную трубу на футбольное поле. Контроллер по очереди открывает электромагнитные клапана автоматического полива, поливая все зоны футбольного поля.

В электрической схеме присутствует напряжение в 380в и высокими пусковыми токами. Настоятельно рекомендуем подключение электрических цепей доверить квалифицированному электрику. Это позволит выполнить все нормы безопасности и обеспечит надежную работу комплекта оборудования автоматического полива для футбольного поля.

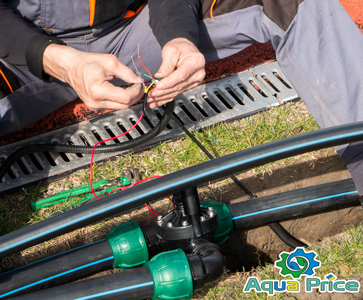

Шаг 7. Подключение электромагнитных клапанов полива к контроллеру

Для подключения 9 электромагнитных клапанов полива от контроллера на поле необходимо вывести 10 управляющих проводов сечением не менее 0,75 мм². В электрическом кабеле ПВС 5*0,75 по 5 проводов, от контроллера необходимо пустить 2 таких кабеля. 1 провод выбирается общим он соединяется с 1 проводом соленоида на каждом клапане, остальные 9 проводов соединяются с оставшимся проводами на соленоиде 9 клапанов.

На контроллере общий провод подводится к общей клемме "C", а остальные 9 на слоты с цифрами обозначающими номер зоны.

Все соединения необходимо надежно заизолировать, чтобы они не окислялись. После подключения проводов, поверх электромагнитного клапана устанавливается защитный короб Irritec Large с откидной крышкой зеленого цвета для тех. доступа и обслуживания автоматического полива на футбольном поле.

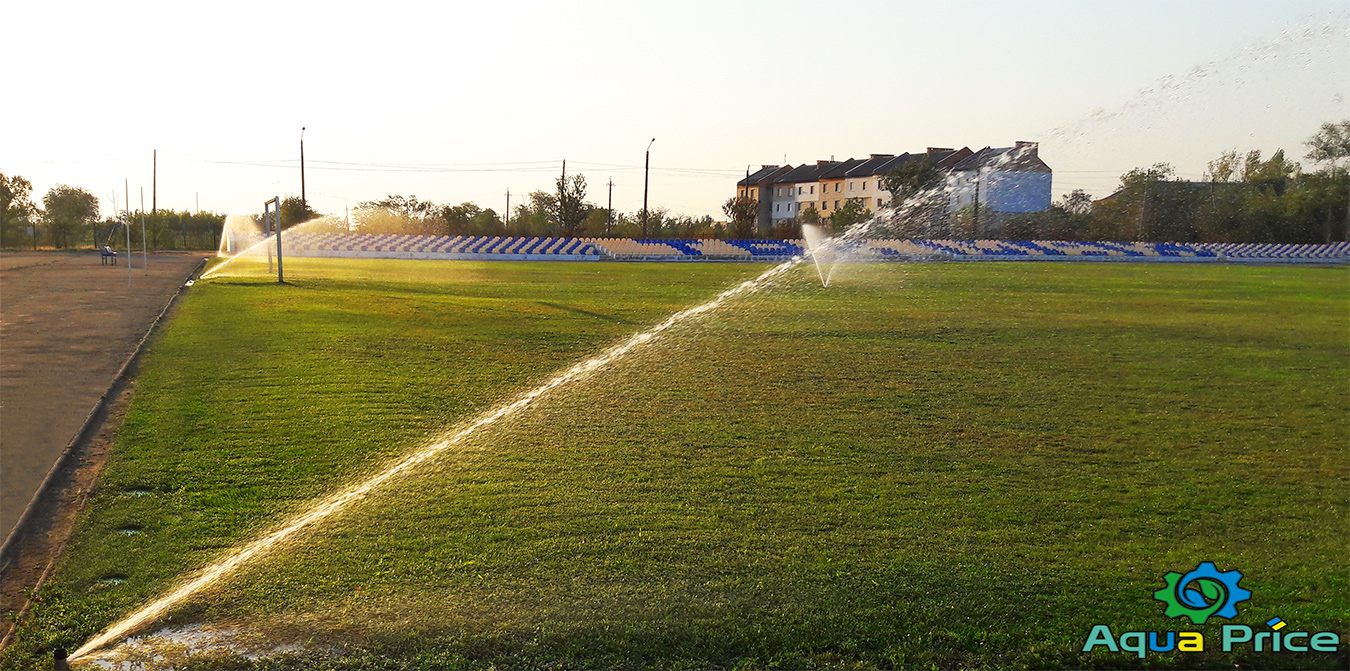

Шаг 8. Запуск полива и настройка

Запуск полива в ручном режиме производится в следующей последовательности:

1. Переведите тумблер контроллера в режим "MANUAL – ONE STATION" с изображением ладони руки, выберите стрелками необходимую зону для запуска, + и - выставьте необходимое время работы.
2. Переведите поворотный тумблер в режим "RUN" в вертикальное положение.

Включится пускатель, заработает насос, на экране начнется отсчет времени, роторные дождеватели в выбранной зоне начнут подниматься, запустится полив.

Для настройки роторных дождевателей вставте сменное сопло, для футбольного поля рекомендуется вставлять сопло максимального радиуса, у дождевателей Hunter I 25 04 это черное или темно синее сопло. После установки форсунки зажмите ее винтом находящимся над ней. Настройка сектора проводится в несколько этапов:

1. Установите правую линию сектора вдоль кромки футбольного поля, правая сторона сектора базовая. Поворачивая головку дождевателя, будет работать фрикционное кольцо, вы услышите щелчки.
2. Для расширения или уменьшения сектора, вставте ключ в отверстие на крышке дождевателя с стрелкой и знаками "+,-", поворачивая ключ по часовой стрелке, вы увеличиваете сектор, против часовой сужаете.
3. Для уменьшения дальности полива, закручивайте винт над соплом пока он не задавит струю до необходимого уровня.

По середине футбольного поля сектора будут в 360°, вдоль сторон 180°, по углам 90°. Отрегулируйте секторы всех 24 роторных дождевателей.

Настройка контроллера для автоматического полива футбольного поля:

1. Настройка текущей даты и времени. Поверните тумблер в режим "Data/Time" настройте год, месяц, число и текущее время.
2. Старт полива. Старт полива - это начало работы системы для полива всех 9 зон. Перейдите в режим "Start Times" выберите старт и установите для него время.
3. Время работы линий. Перейдите в режим "Run Times", настройте время работы каждой из 9 зон. Среднее время для полива линии 20-30 мин.
4. Дни полива. В режиме "Water Days" на экране отобразятся капельки над днями недели. По умолчанию полив запускается каждый день и капельки стоят над каждым днем. + и - можете убрать полив в определенные дни, сделать через день или по четным и не четным.
5. Переместите тумблер в вертикальное положение "RUN", на экране отобразится текущее время. Полив футбольного поля запустится по установленной программе.

Более детальные настройки контроллера Hunter X2 1401 рассмотрены в видео

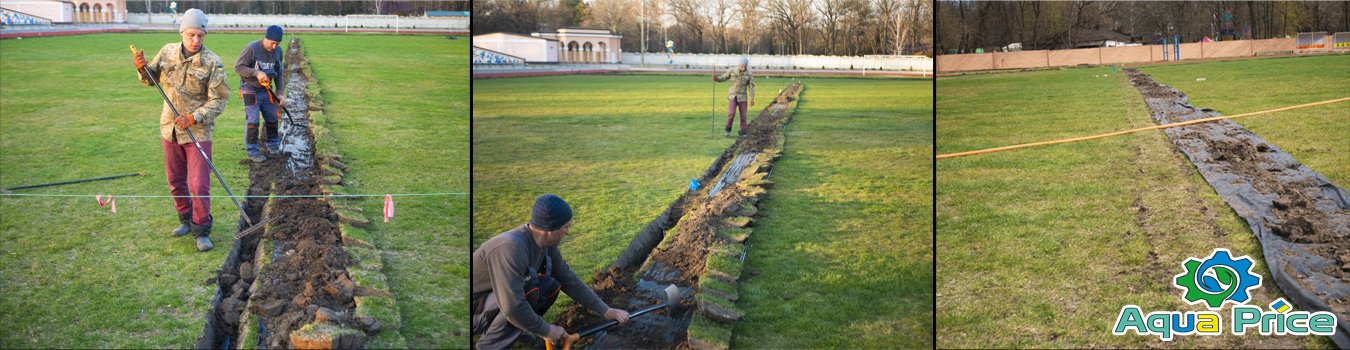

Засыпка траншей и восстановление газонного покрытия

После диагностики системы автоматического полива на футбольном стадионе траншеи засыпаются землей. Грунт необходимо пролить и утрамбовать, чтобы в последствии не просела земля и не образовались ямы, что не приемлемо на футбольном поле, где покрытие должно быть идеальным. После уплотнения укладывается лоскуты газона на свое место и дополнительно трамбуются в ровную поверхность. Образованные швы при работающем автоматическом поливе зарастут за 10-14 дней.
