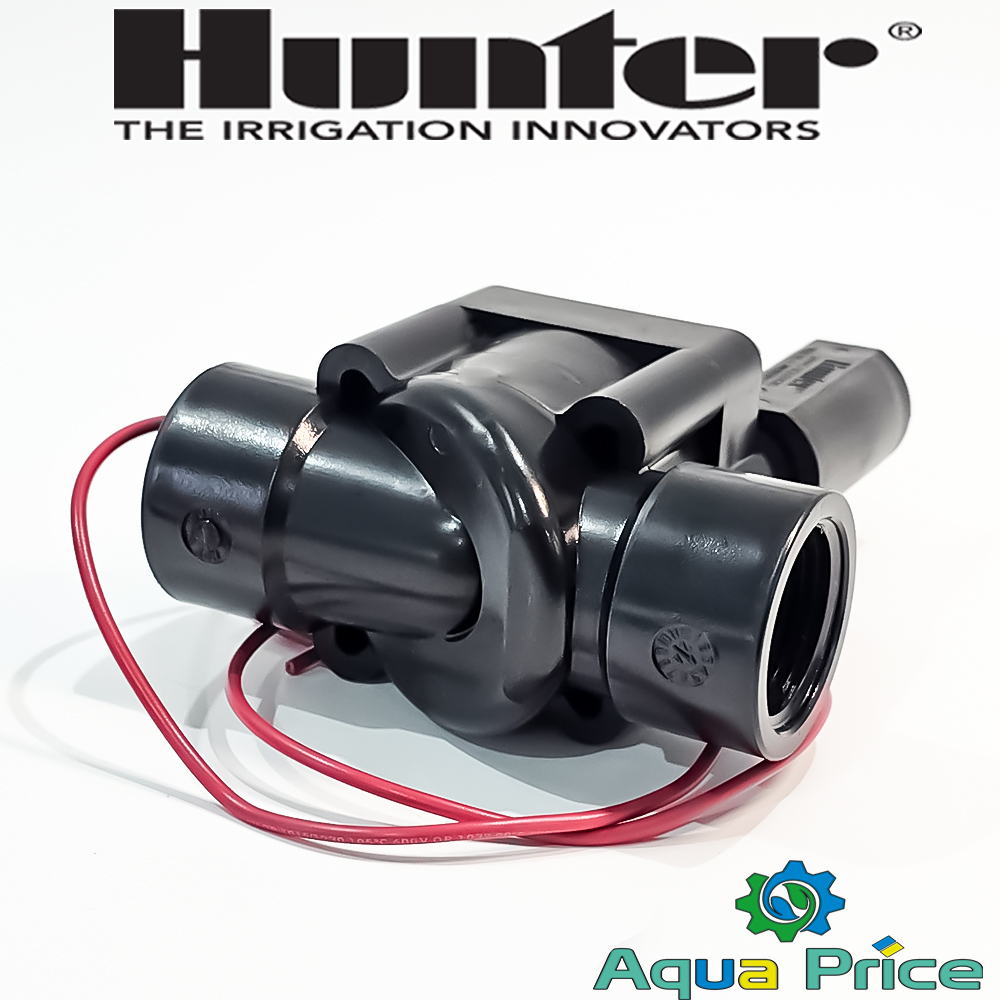

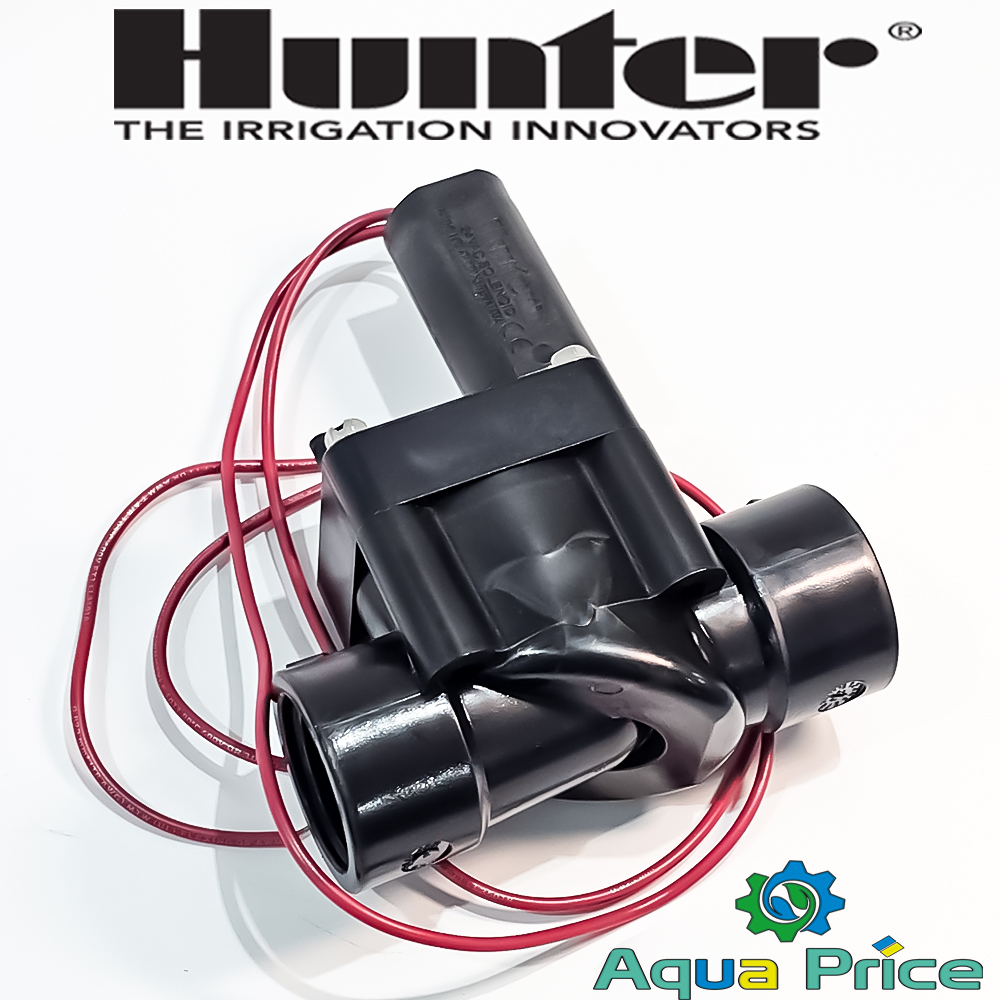

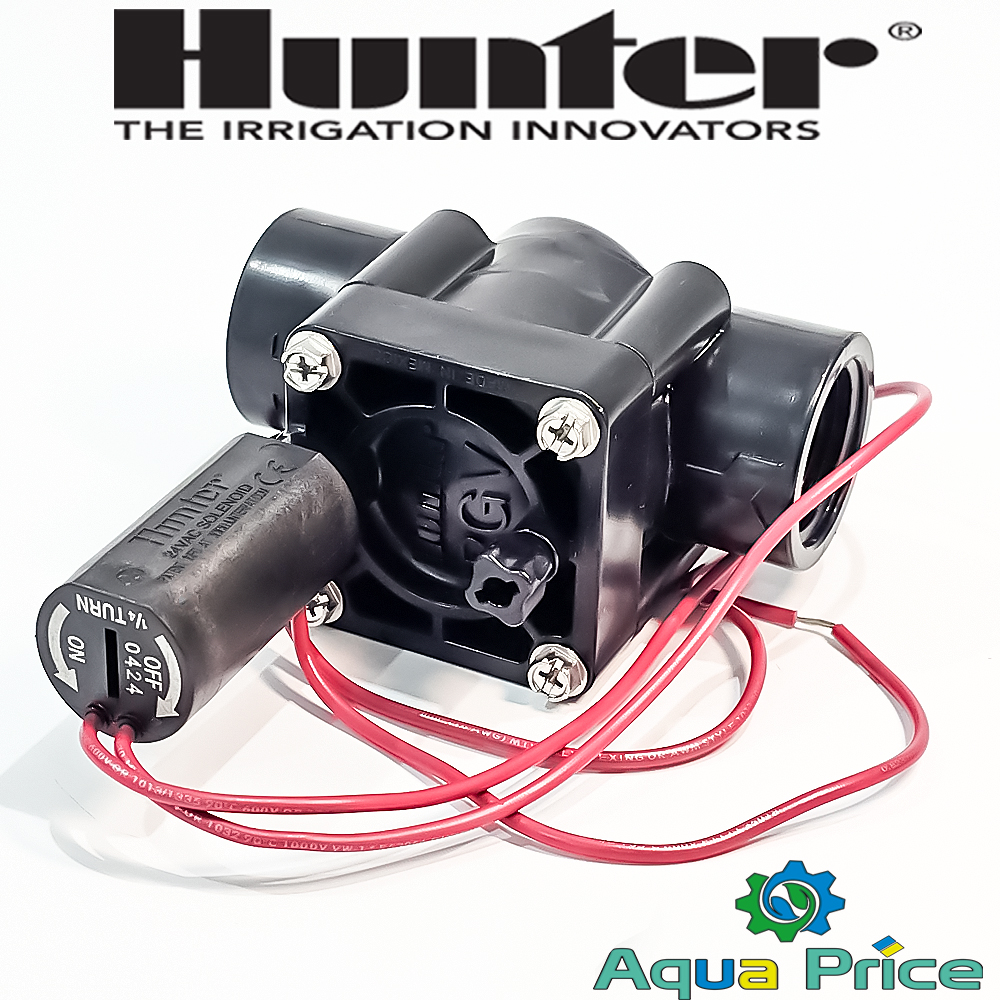

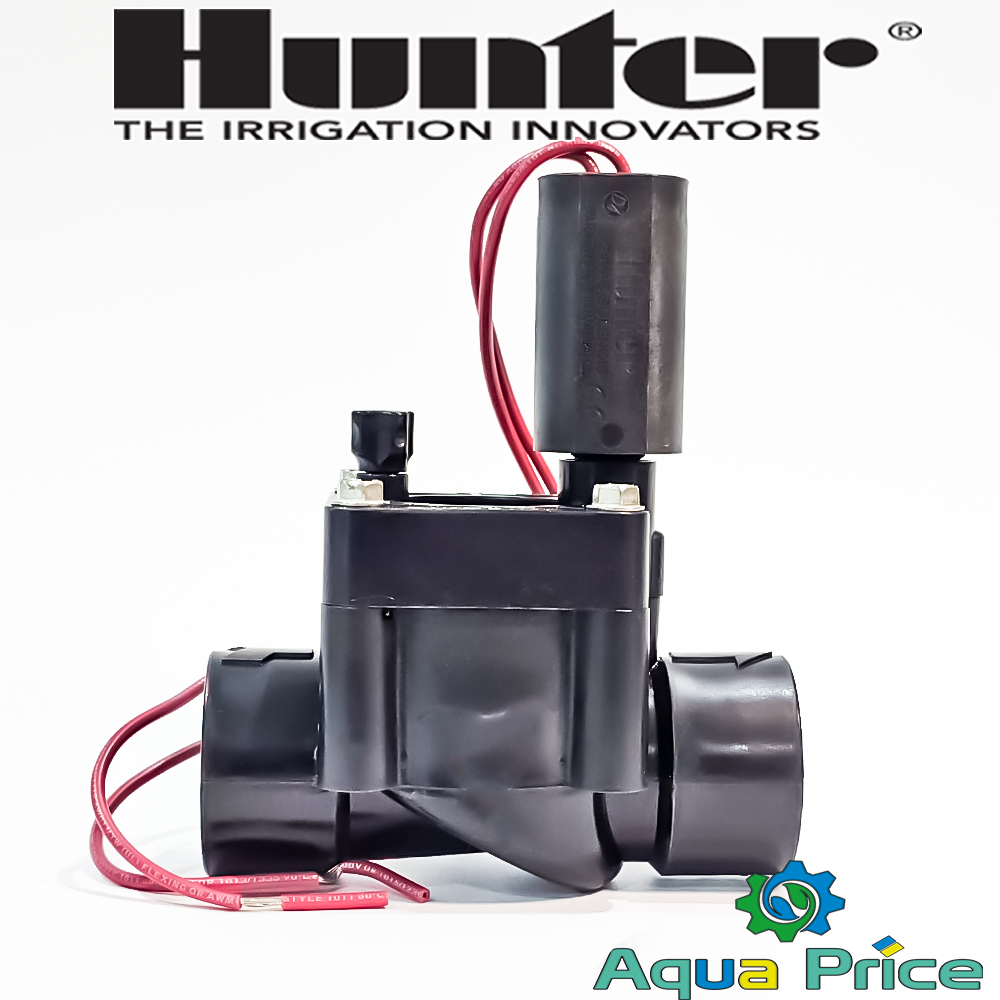

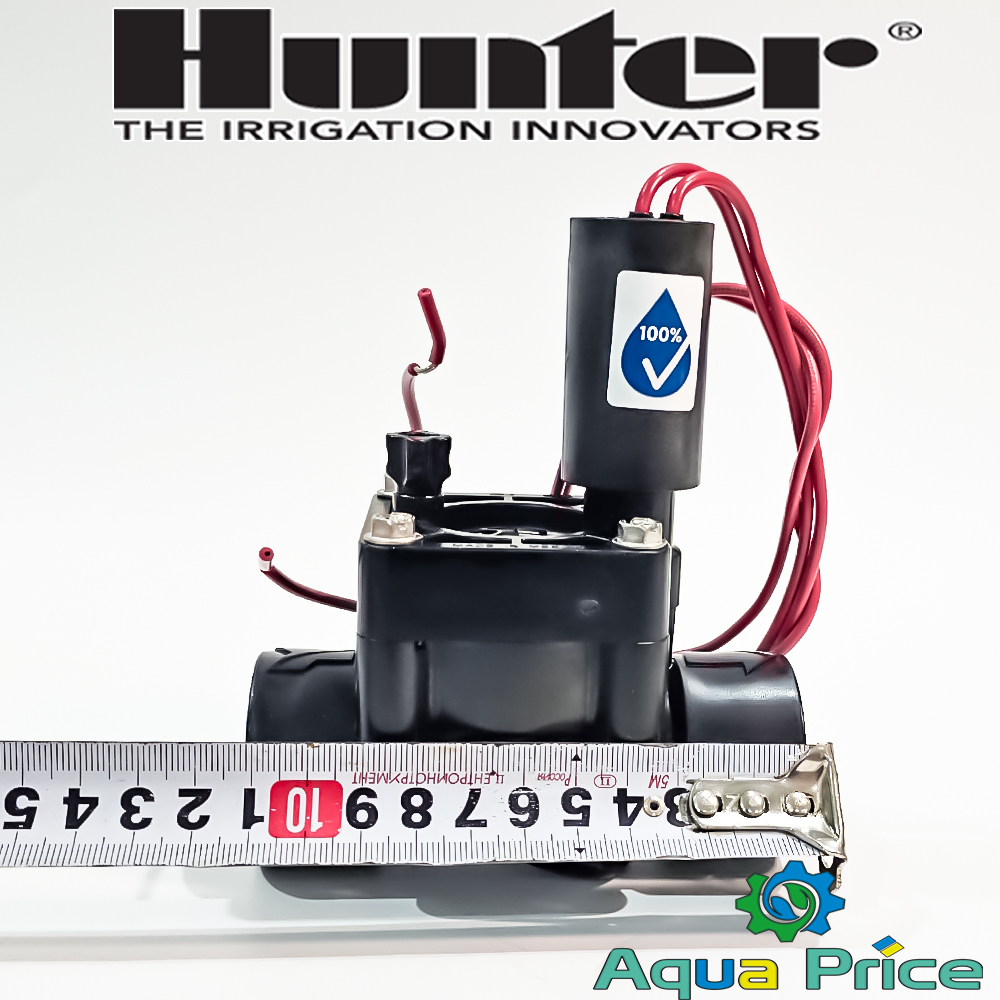

Електромагнітний Клапан PGV-100-GB Hunter
-
- Виробник: Hunter
- Наявність: На складі
- Модель: 68
- Артикул: 00089
- Граничний тиск 10 Bar
- Діаметр різьблення 1"
- Пропускна здатність 0,05-9 м³
- Різьба Внутрішня
- Регулювання потоку Ні
- Живлення 24 в (Змінний)

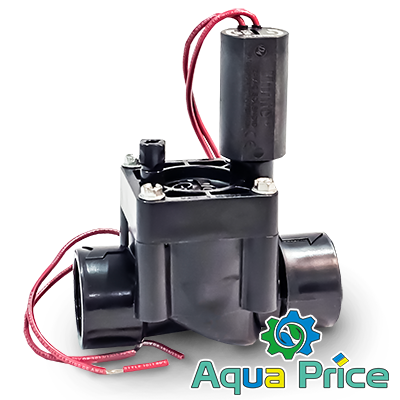

Клапан PGV-100-GB Hunter
Клапан електромагнітний PGV-100GB відіграє найважливішу роль в організації управління потоком води для подачі до необхідних дощувачів та компонентів системи автоматичного поливу. Встановлюються ближче до блоку керування, що пояснюється необхідністю підведення дротів живлення.

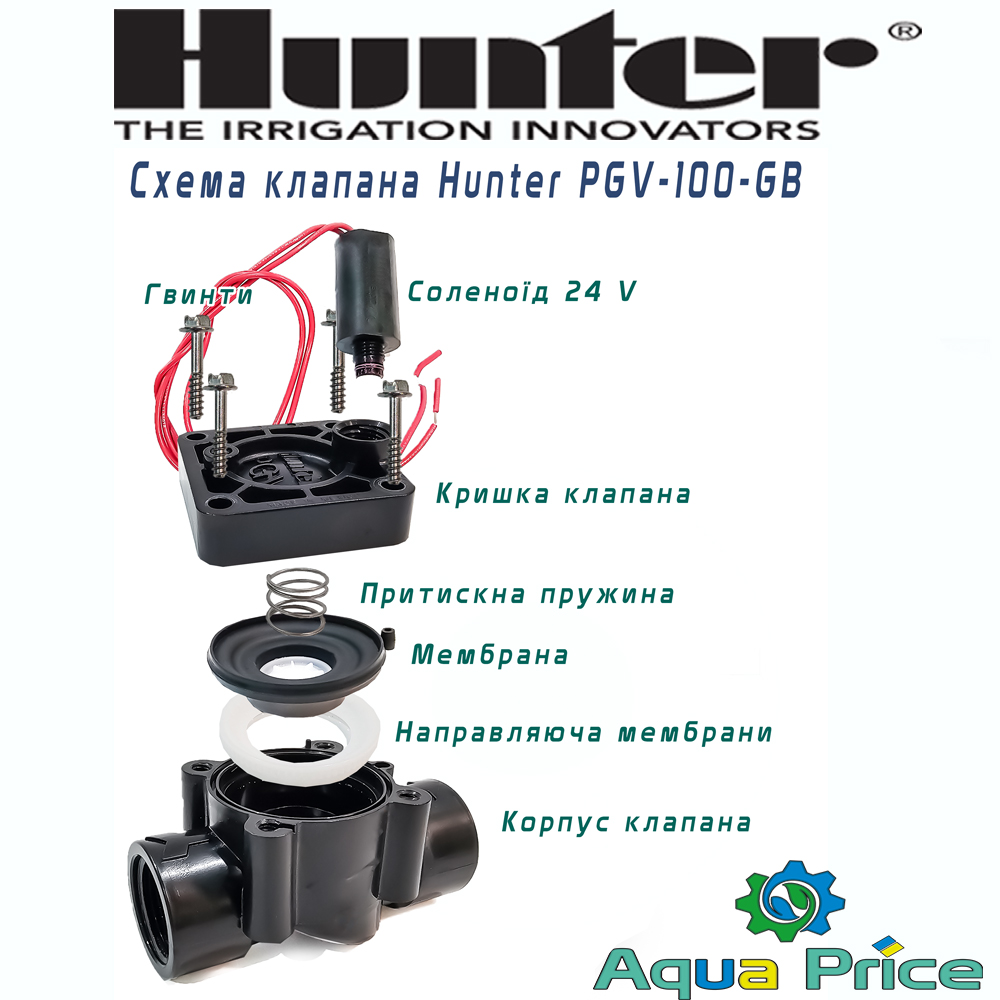

Конструктивні особливості клапана
Клапан для автополиву Hunter PGV-100GB виготовлений із стійкого до фізичних та механічних впливів матеріалу, який витримує перепади температур, зберігаючи в цілості внутрішні механізми. Пристрій є прохідним компонентом, який розміщується в розриві контуру і монтується безпосередньо на трубу.
Пристрій герметичний, але монтаж необхідно виконувати у спеціальних захисних коробах, що забезпечують доступ, які встановлюються прямо в землю. Одночасно в захисному боксі може бути використано до 6 клапанів. для електроклапанів Irritec Jumbo, що залежить від складності та розгалуженості системи автоматичного поливу.
Електромагнітний клапан Hunter PGV-100GB надійний і довговічний. Пристрій здатний працювати при високій температурі води, гарантувати високу стабільність керування потоком води до 10 бар. Широкі можливості та здатність працювати у великій межі тисків говорить про можливість використання компонентів у складних системах.
Представлена модель хоч і є однією з найдешевших, може бути використана для монтажу великих зрошувальних комплексів.
Проста конструкція та посилені стінки дозволяють стабільно працювати на гранично допустимому тиску в 10 атмосфер.
Навіть якщо вода буде недостатньо чистою, клапан PGV без регулювання потоку працюватиме протягом усього періоду експлуатації. Грамотна конструкція пристрою унеможливлює пошкодження потоками води та утворення ефекту кавітації, що значно збільшує термін служби.
Пристрій випускається з внутрішнім різьбленням. Виготовляються різні за розмірами клапани, що дає можливість їх використовувати в потужніших зрошувальних комплексах.
Технічні параметри
| 1 | Найменування | Значення |
| 2 | Виробник: | Hunter Industries (USA) |
| 3 | Країна: | Мексика (тестуються в Каліфорнії США) |
| 4 | Матеріал: | Пластик |
| 5 | Керування потоком | Ні |
| 6 | Розмір сполучної різьби | 1 дюйм (25 мм) |
| 7 | Вигляд сполучної різьби | Внутрішня |
| 8 | Діапазон робочого тиску | 1,3 - 10.4 Bar |
| 9 | Втрата тиску на клапані | 0,2 Bar |
| 10 | Гранична температура | 65-67 °C |
| 11 | Потік | від 50 л/год до 9 м³/год |

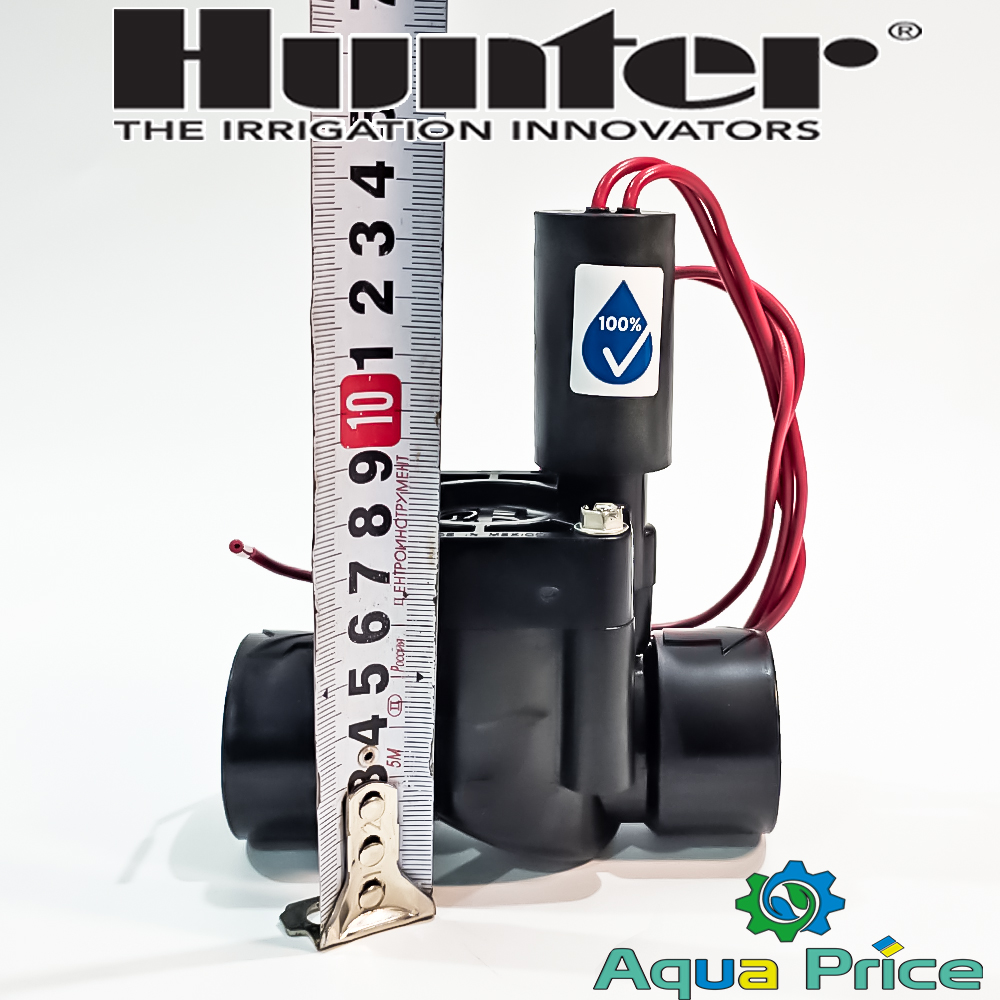

| 12 | Розміри пристрою | Висота - 130мм., ширина - 60мм., довжина - 110мм. |
| 13 | Напруга соленоїда | ~24V |
| 14 | Частота струму | 50-60 Гц |
| 15 | Струм соленоїда при спрацьовуванні | 350 мА (50 Гц.), 370мА (60 Гц.) |
| 16 | Струм утримання соленоїда | 190 мА (50 Гц.), 210мА (60 Гц.) |
| 17 | Гарантія від виробника | 2 роки |

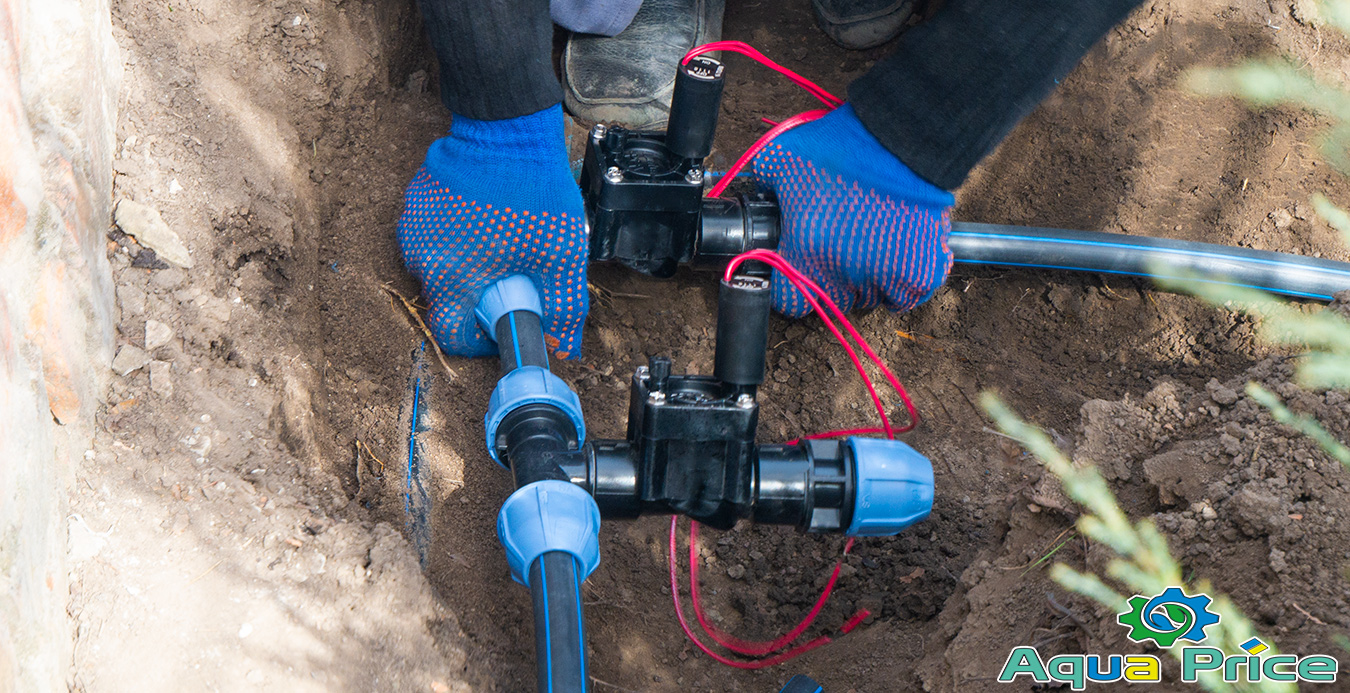

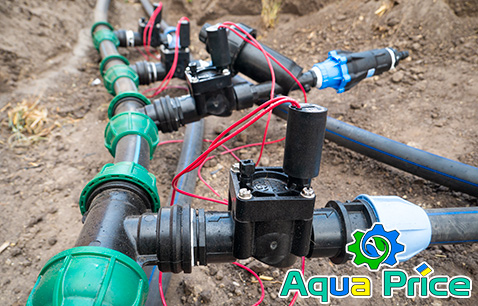

Процедура монтажу електромагнітного клапана Hunter PGV-100 включає наступні етапи:
- Перекрийте воду. Перед початком роботи переконайтеся, що подачу води до системи зрошення повністю припинено. Ви не зможете змонтувати клапан під тиском води.
- Визначення розташування клапана. Виберіть оптимальне місце для монтажу клапана Hunter PGV-100. Зазвичай, це місце перетину вашої зони поливу з магістральною трубою. Напрямок води завжди йде від магістралі до лінії поливу, вказаний стрілкою на клапані.
- Викопування траншей (за потреби). У разі відсутності готових траншей для труб, прокопайте їх відповідно до заздалегідь спланованого маршруту на глибину 30-40 см.
- Підготовка трубопроводу. Розріжте магістральну трубу на місці з'єднання використовуючи труборіз. Зніміть з краю труби фаску, використовуючи ніж або фаскознімач.
- Монтаж з'єднувальних фітингів. На вхід клапана в магістральну трубу вставляється трійник із зовнішнім різьбленням 1", на неї накручується клапан. На вихід залежно від траєкторії труби можна застосовувати прямі муфти або кути. Для різьбових з'єднань використовуйте стрічку фум.
- Встановлення клапанного боксу. Розмістіть клапан у відповідному клапанному ящику, це може бути Mini або Large в одиночному виконанні, або Standart c Jumbo у груповому.
- Контроль монтажу. Після відновлення водопостачання перевірте клапан щодо витоків і коректності роботи.
- Завершення робіт. Якщо система функціонує справно, засипте траншею та бокси землею, щільно її утрамбуйте.
| Параметри пристрою | |
| Граничний тиск | 10 Bar |
| Діаметр різьблення | 1" |
| Пропускна здатність | 0,05-9 м³ |
| Різьба | Внутрішня |
| Регулювання потоку | Ні |
| Тип | Електромагнітний клапан |
| Живлення | 24 в (Змінний) |
