Контролер Hunter ELC 401i-e Eco-Logic для 4 зон поливу
-
- Виробник: Hunter
- Наявність: На складі
- Модель: elc-401i-e
- Артикул: 73
- Серія ELC
- Тип Контролер
- Кількість зон 4
- Місце розташування Для приміщення
- Живлення Мережа 220V
- Розширення модулями Немає
- Матеріал корпусу Пластик
Контролер Hunter ELC-401 ECO Logic для автополиву - це пристрій, що забезпечує автоматичне керування зрошенням на 4 зони за попередньо встановленою програмою з 8 запусками на добу та тривалістю від 1 хвилини до 4 годин на кожен. Додатковими пристроями є датчики та сенсори, що змінюють режими поливу залежно від зовнішніх факторів.
Контролер Hunter ELC-401 призначений для управління поливом на 4 електромагнітні клапани 24 ст. Виготовлений у вигляді пульта Eco-Logic для внутрішнього розміщення, на передній панелі передбачені органи контролю, що дозволяють обслуговувати полив.
Особливості ELC-401i-e
Пульт компактних розмірів (ширина 130 мм, висота 130 мм, товщина 35 мм), встановлюється всередині або під навісом. Для монтажу не потрібно знання в електроніці та програмуванні.
Контролер ELC-401 реалізований у пластиковому корпусі, оснащеному монохромним РК-дисплеєм для відображення параметрів та режимів роботи. Для встановлення часових інтервалів увімкнення та налаштування є кнопкова клавіатура з 6 клавіш. З їх допомогою виводиться меню, переглядаються параметри та вносяться зміни.
Функції та налаштування контролера ELC ECO Logic
Пульт управління поливом має в пам'яті 2 попередньо встановлені програми A і B, у кожній - 4 тимчасові запуски. Наявність календаря на 365 днів. Є сезонне коригування тривалості поливу, що становить від 10 до 150%. Для забезпечення гнучкого регулювання роботи рекомендується підключати зовнішні сенсори дощу, а для забезпечення стабільності роботи ПЗ передбачена енергонезалежна пам'ять.
Параметри пульта Hunter ELC ECO Logic
Контролер ELC-401i-e ECO Logic є функціональним модулем, працює автономно за попередньо встановленою програмою, включаючи систему поливу в призначений час і відстежуючи стан датчиків.
| № | Характеристика | Значення |
|---|---|---|
| 1 | Кількість зон/клапанів | 4 шт. у версії ELC-401i-e та 6 шт. у 601i-e |
| 2 | Наявність паралельних програм | 2 незалежні (A та B) |
| 3 | Час роботи зон | Від 0 до 4 годин з кроком 1 хвилиною |
| 4 | Кількість запусків | 4 на програму (8 на двох програмах) |
| 5 | Графік поливу | Вибір днів тижня за парними/непарними днями або інтервалами (від 1 до 31 дня) |
| 6 | Ручний запуск поливу | Присутня |
| 7 | Затримка між зонами | До 4 годин (за замовчуванням вимкнено) |
| 8 | Сезонне регулювання | від 10% до 150% |
| 9 | Програмоване відстрочення запуску поливу | від 1 до 7 днів |
| 10 | Сумісність із датчиками дощу | Rain-Clik та Mini-Clik |
| 11 | Відключення датчика дощу | Так |
| 12 | Вхідна напруга | 230 В, 50 Гц |
| 13 | Вихідні характеристики трансформатора | 24 В / 0,625 А |
| 14 | Автономність | 9-вольтова батарея для збереження часу при вимкненні живлення |
| 15 | Захист | Електронний захист від короткого замикання |
| 16 | Швидка перевірка стану | Quick Check |
| 17 | Пам'ять | Енергонезалежна пам'ять для програмних даних |
Установка контролера ELC ECO Logic 401
Інструкція для встановлення контролера Hunter ELC 401:
- Корпус пульта кріпиться на 2 шурупи (на 3 якщо важливо, щоб пульт не рухався при натисканні кнопок). У першому варіанті вішається на шуруп та другим фіксується по центру під клемною кришкою. У другому двома шурупами по кутах відсіку з клемами.

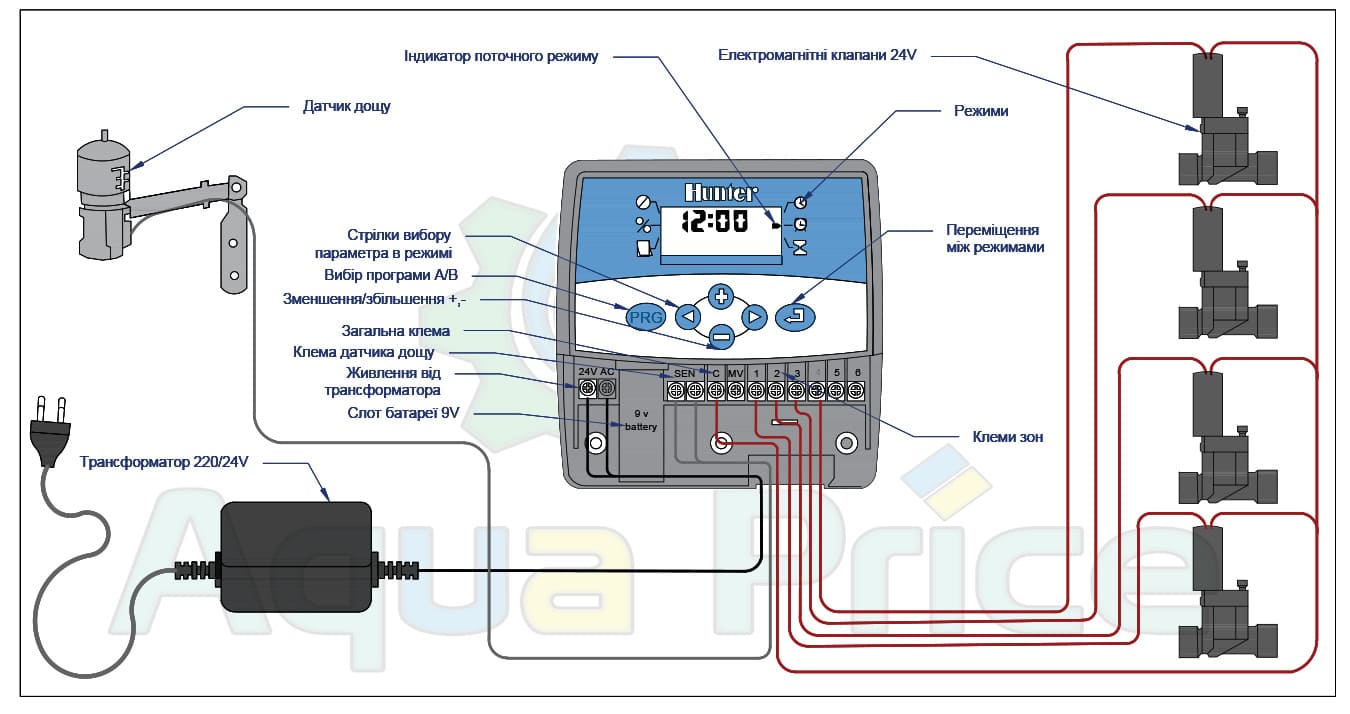

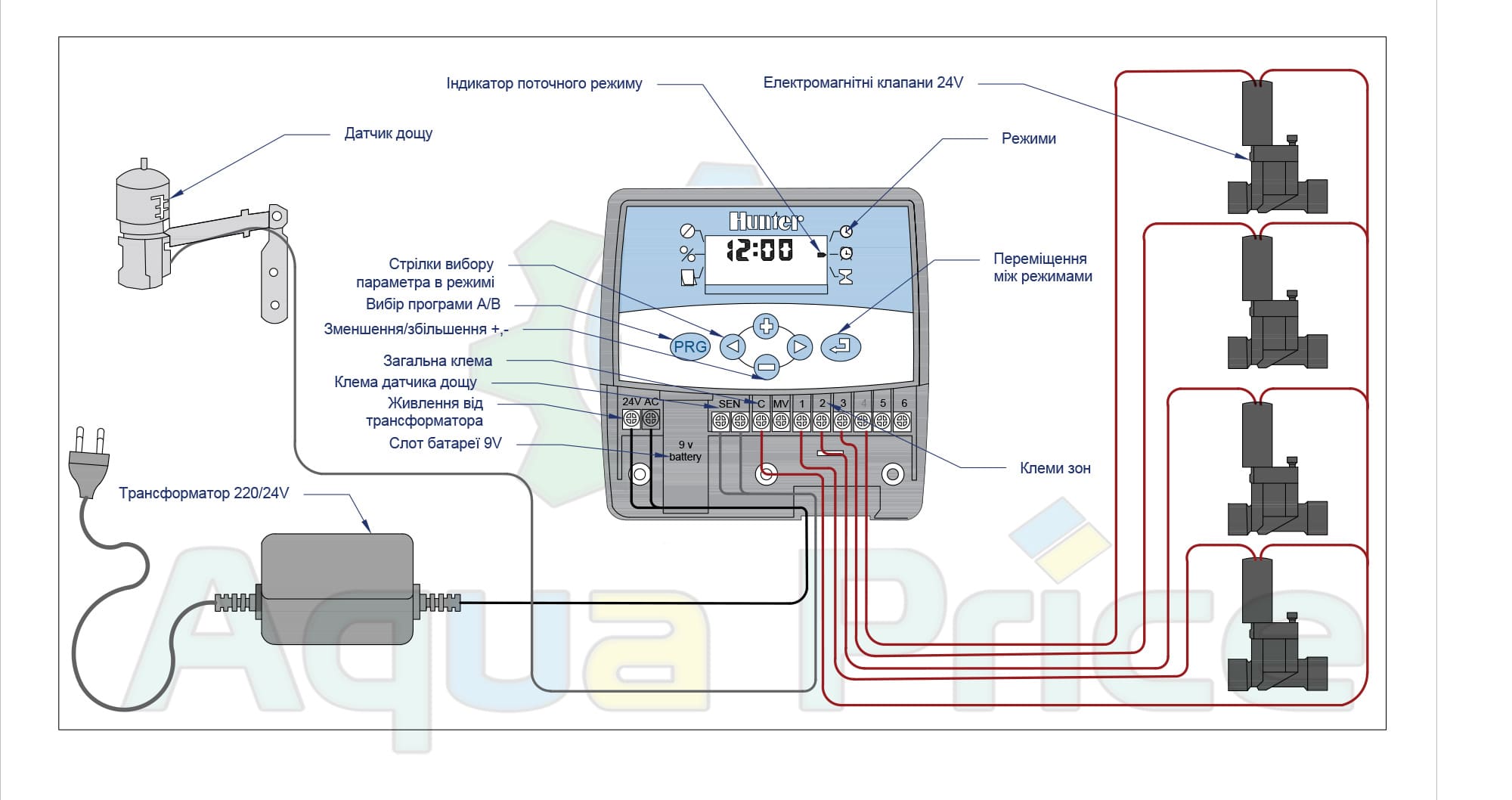

- Слід підключити провід трансформатора до пристрою (2 ліві клеми з маркуванням 24V AC), як показано на малюнку. Важливо, щоб трансформатор був виключений у цей момент. Всі дроти повинні йти через канал у формі кільця внизу корпусу, щоб закриваючись кришка не перетискала кабель.
- Підключаємо датчик дощу до роз'єму SEN, для цього виймаємо перемичку і прикручуємо в затискач.
- Далі йде черга електроклапанів. Кожна зона має свій номер. У ELC 401 їх 4 шт. По одному дроту приєднуємо до клем під номерами. А проводи, що залишилися, з клапанів ведемо на затиск C (загальний провід).
- Закриваємо кришку. Включаємо контролер.
Додаткові товари для контролера
- Керування 4 та 6 зонами поливу в залежності від модифікації.
- Інтеграція з датчиками Hunter Mini-Clik , датчиком дощу.
- Інтегрована внутрішня програма самодіагностування, яка дозволяє швидко знаходити та усувати неполадки.
- Робота в автоматичному та ручному циклах.
- Є швидкодіючий захист від короткого замикання.
- Гнучке налаштування змінних у наявних програмах.
Купити контролер Hunter ELC для автополиву в Києві можна в магазині Aqua Price, кожному покупцеві надається консультація щодо вибору та роботи з пультом.
| Параметри пристрою | |
| Серія | ELC |
| Тип | Контролер |
| Кількість зон | 4 |
| Місце розташування | Для приміщення |
| Живлення | Мережа 220V |
| Розширення модулями | Немає |
| Матеріал корпусу | Пластик |
| Управління | Ручне |
|
Інструкція до контролера Hunter ELC ECO LOGIC pdf, 218.82 KB |
