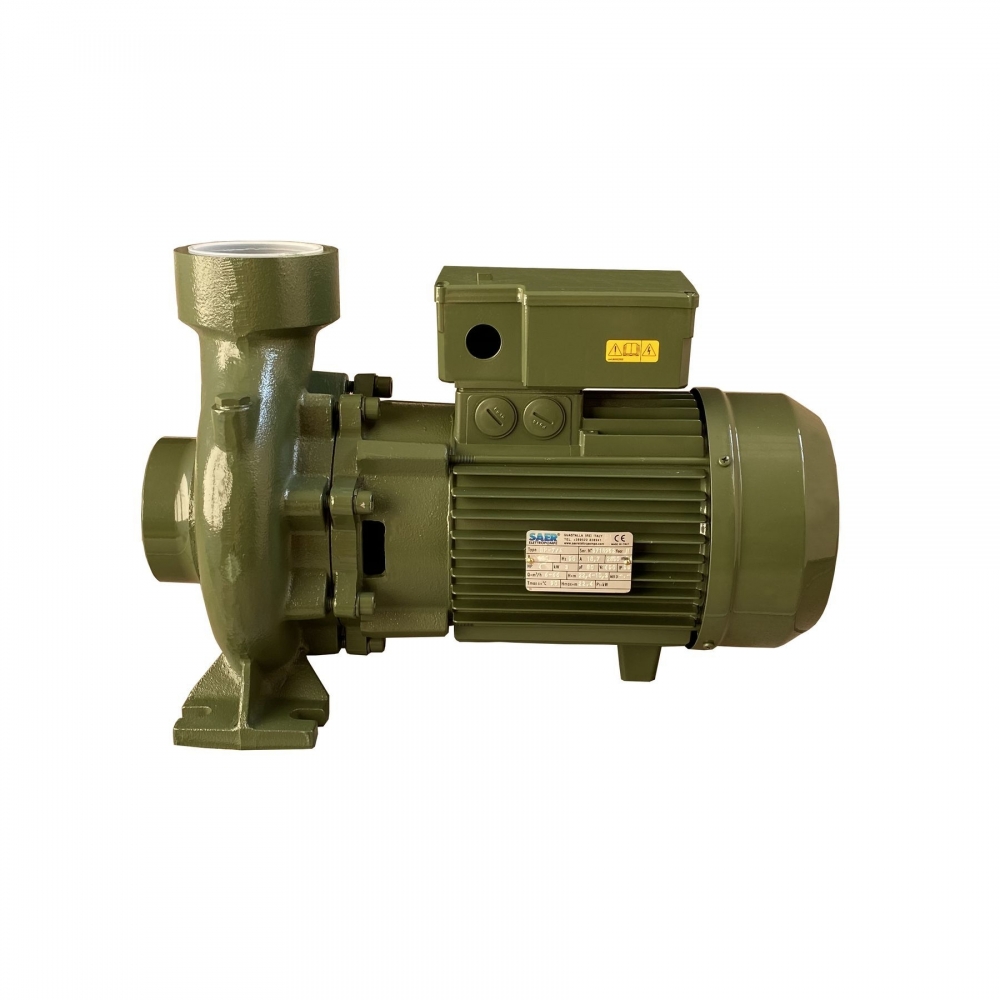

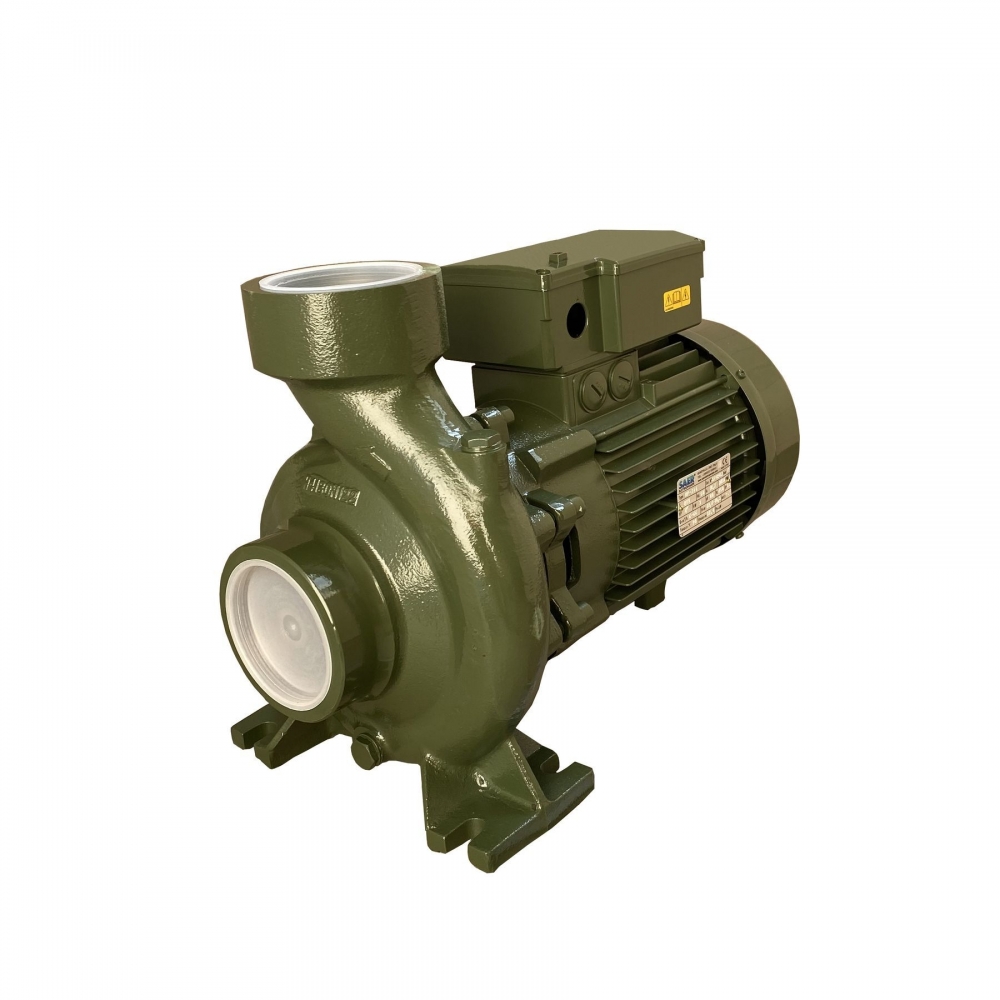

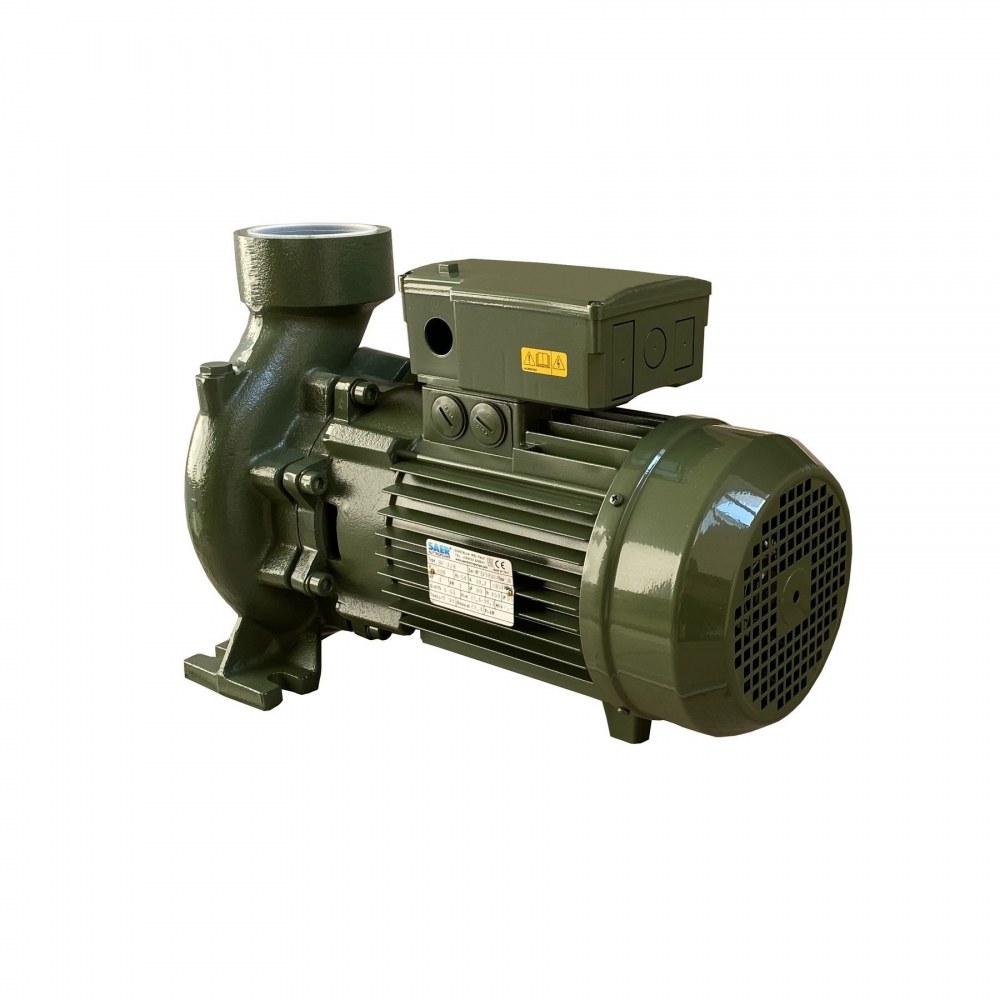

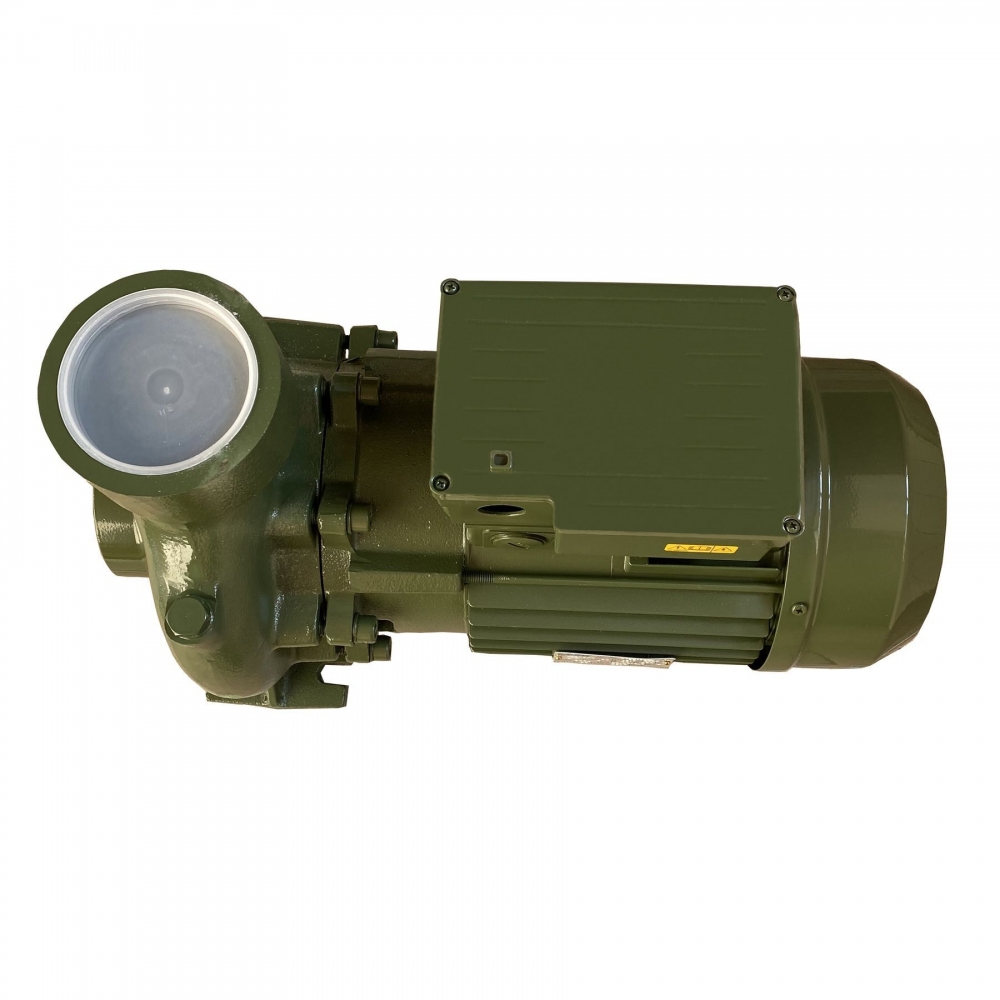

Насос відцентровий BP-7A 3,0 кВт SAER (66,0 м3/год, 22,4 м) однофазний

Принцип роботи
Насоси серії BP - це зовнішні одноступінчасті відцентрові насоси, які мають малий і середній напор і високу продуктивність.
У цих насосах робоче колесо посаджено безпосередньо на вал двигуна. Тиск рідини збільшується безпосередньо у корпусі насоса. Гідродинамічна форма робочого колеса забезпечує найменші гідравлічні втрати та сприяє підвищенню тиску завдяки особливій конструкції лопатей.
Область застосування.
Насоси застосовуються для автоматичних установок водопостачання, для зрошувальних установок та для подачі води з озер та резервуарів.
Завдяки гідродинамічній формі робочого колеса та спіралеподібному каналу з великим проходом ці насоси придатні для подачі також забруднених рідин.

Насос відцентровий BP-7A 3,0 кВт SAER (66,0 м3/год, 22,4 м)

Подача до 66,0 м3/год.

Натиск до 22,4 м.

Температура рідини, що перекачується, -15°С до +120°С.

Максимальний робочий тиск 10 bar.

Максимальна температура навколишнього середовища 40°С.

Механічне ущільнення - з кераміки та графіту

Вал ротора - нержавіюча сталь AISI 402В

Робоче колесо – чавун

Корпус двигуна охолоджується вентилятором, опори валу ротора - шарикопідшипники, вільно доступні для обслуговування.

Однофазні двигуни забезпечені робочим конденсатором.

Ступінь захисту двигуна IP44 (IP55 за запитом)

Клас ізоляції F.

Корпус насоса – чавун

Напруга: 230V-50Hz- для однофазних двигунів, 230/400V-50Hz- для трифазних двигунів.

Манометрична глибина всмоктування до 8 метрів; для глибини понад 5 м рекомендується монтувати діаметр всмоктувальної магістралі більше ніж діаметр всмоктувального патрубка насоса.
Всмоктувальна труба повинна бути герметичною і для отримання робочих параметрів згідно з зазначеними в каталозі повинна мати наступні мінімальні розміри:

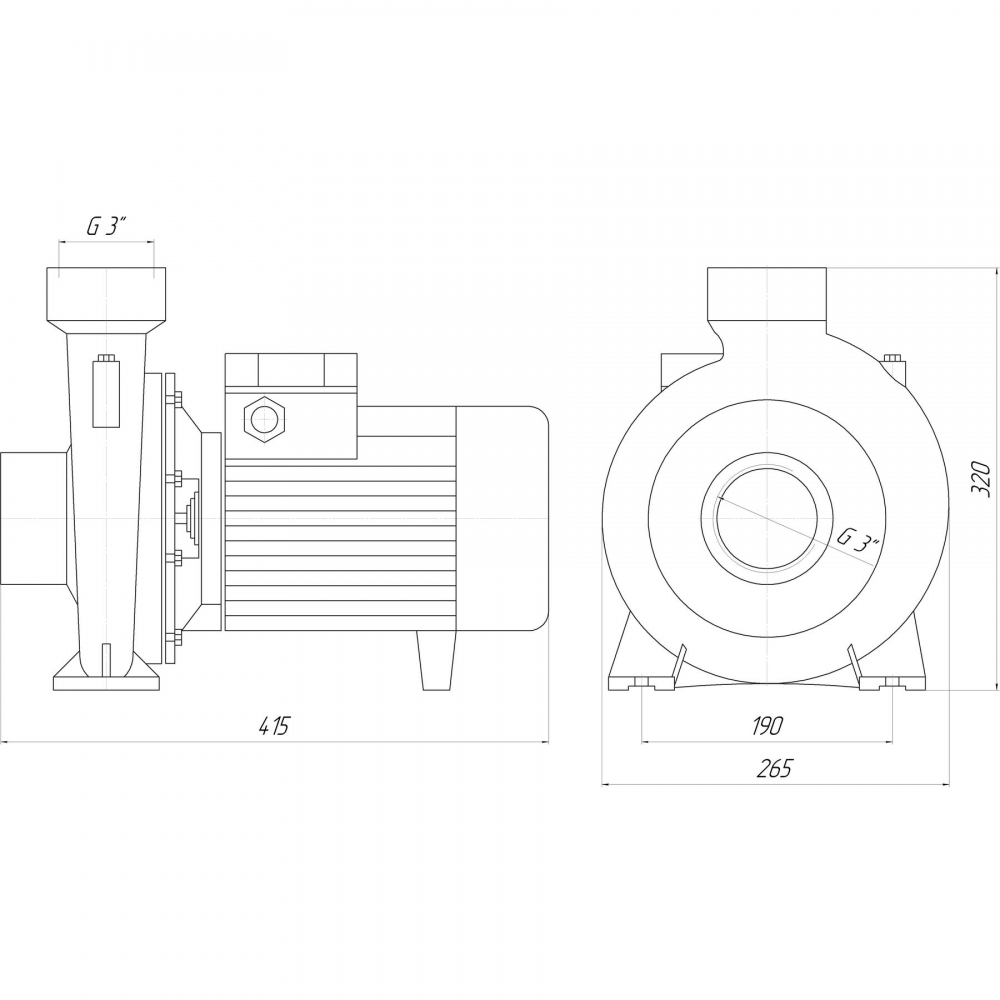

DN (діаметр всмокт. патрубка насоса) - 3"
DN (діаметр всмоктувальної магістралі) - 150 мм

Всмоктуючий та напірний патрубок - різьбові, діаметр - 3

На всмоктувальному патрубку рекомендується встановлювати зворотний клапан.


Встановлення.
Насос може бути встановлений як у горизонтальному, так і вертикальному положенні. При вертикальному встановленні двигун повинен бути розташований зверху корпусу насоса.
