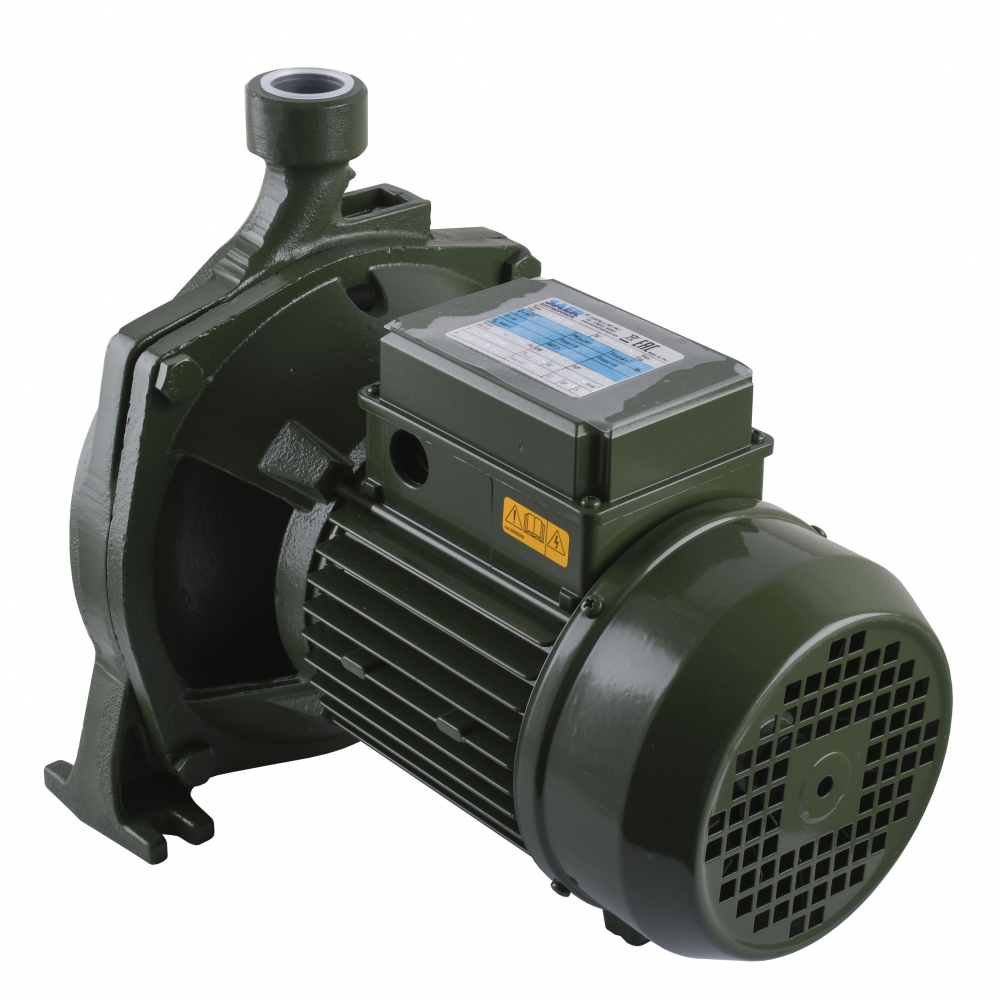

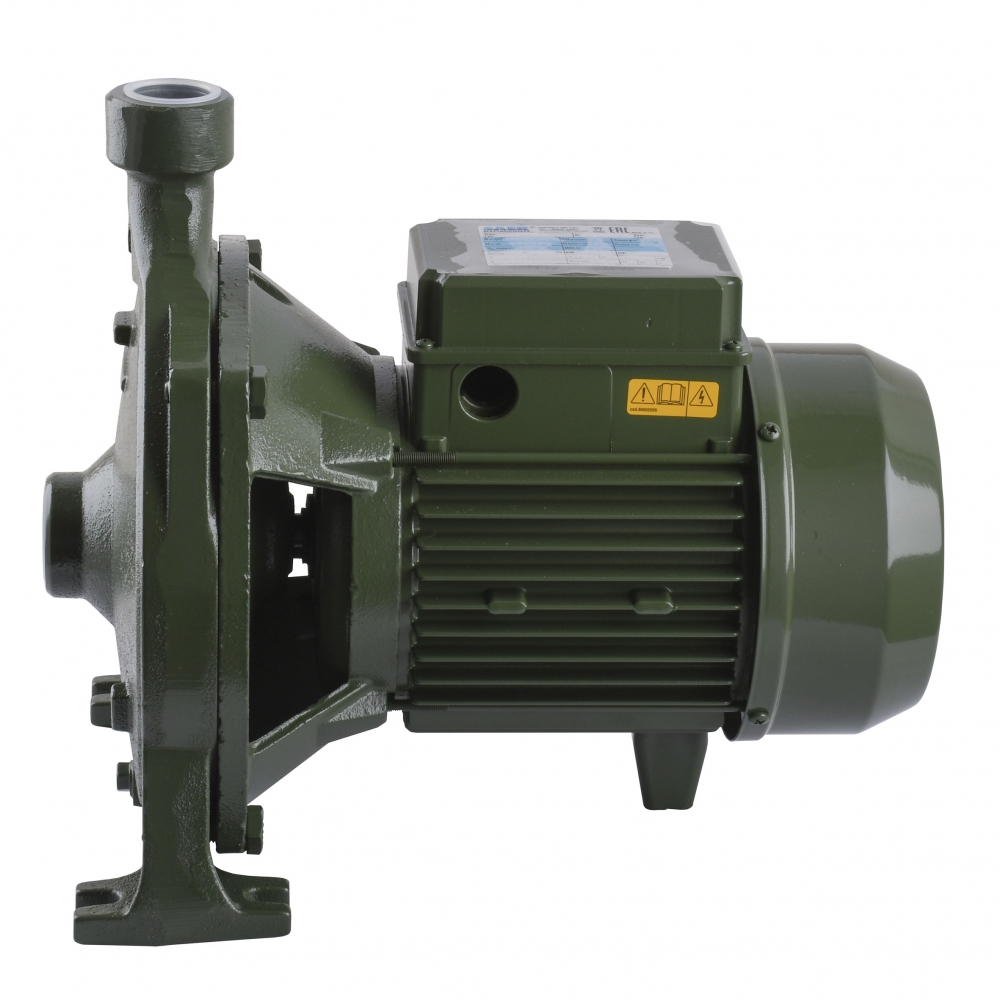

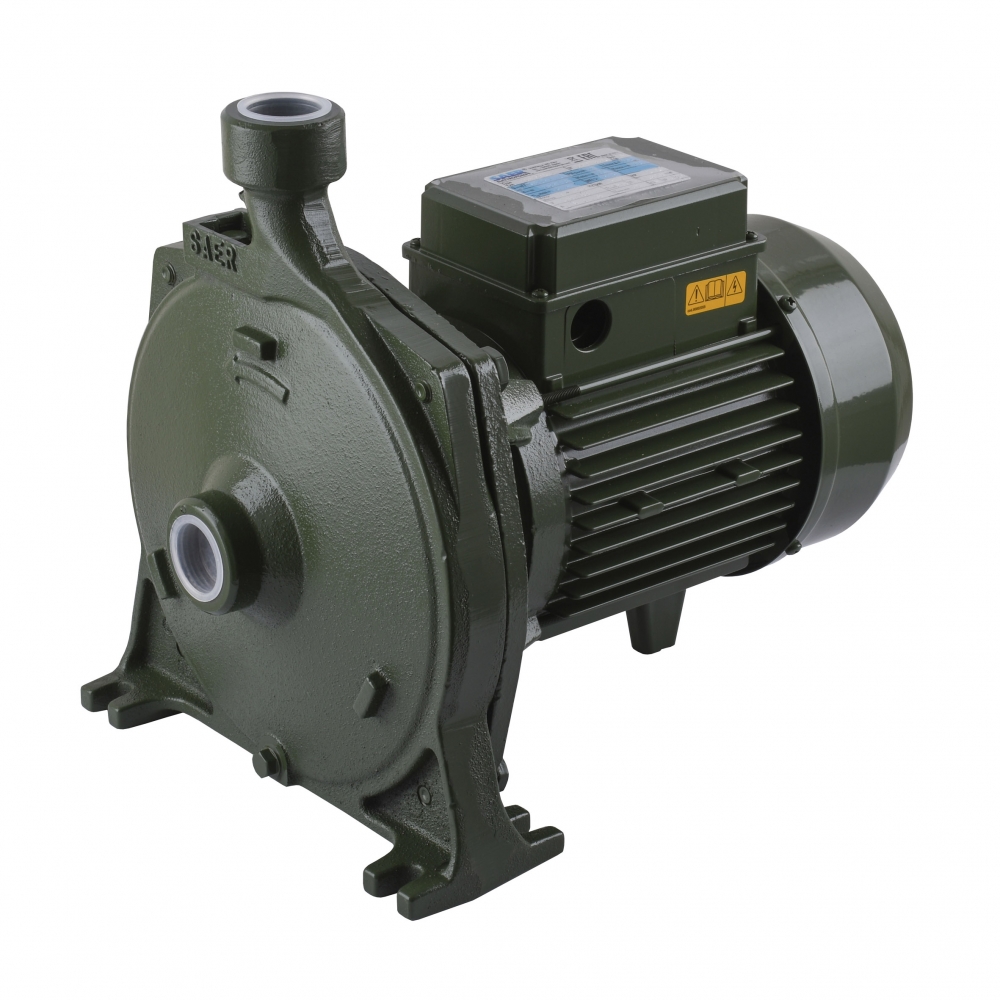

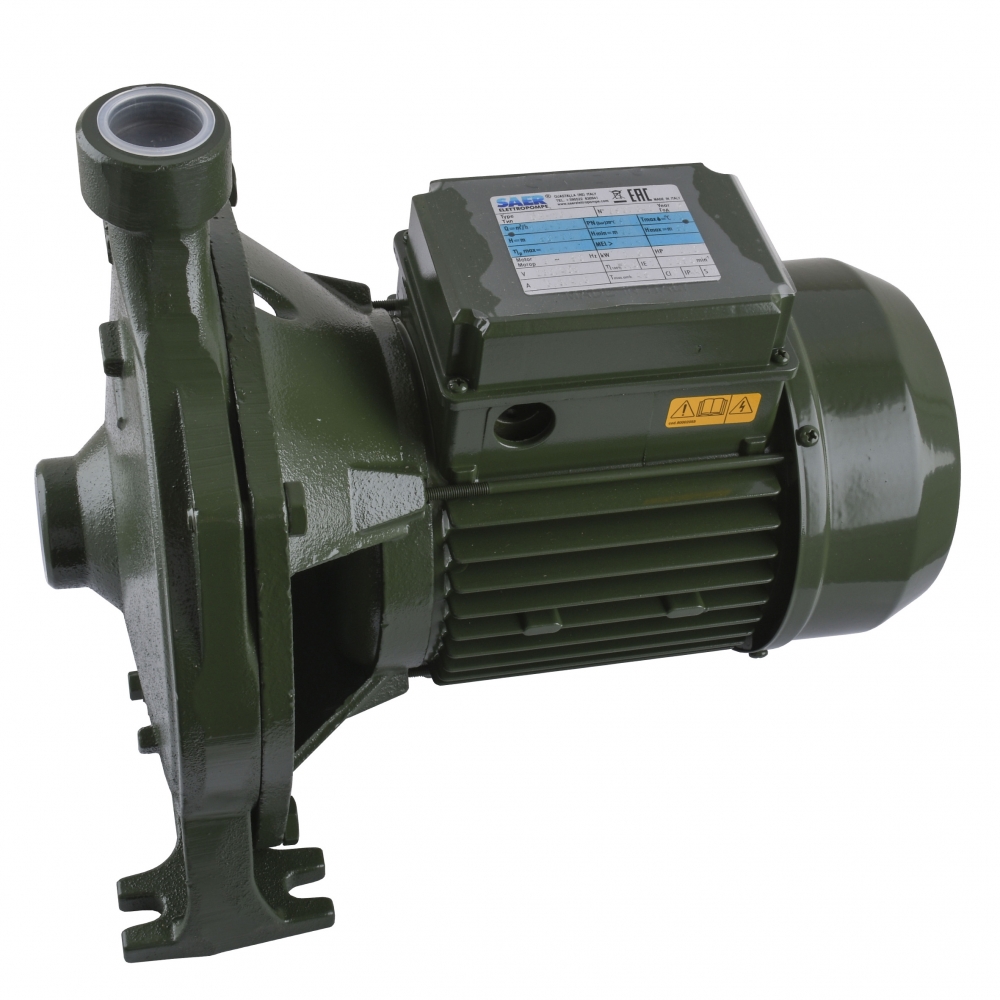

Насос відцентровий CB1 1,5 кВт SAER (7.2 м3/год, 52 м) трифазний
Насос відцентровий CM 1B PL 1.1 кВт SAER трифазний
Принцип роботи
Зовнішні насоси відцентрового типу із одним робочим колесом. Кінетична енергія рідини, що перекачується, проходить по спіральній формі корпусі насоса, трансформується в динамічну енергію тиску.
Тиск та потік досягаються з мінімальними втратами за допомогою особливої конструкції робочого колеса.
Область застосування.
Насоси цієї серії можуть використовуватися в промислових та побутових цілях, для нагнітання води в резервуари, для зрошення городів та садів.
Конструктивні характеристики.
Корпус насоса та електродвигуна виготовлені з чавуну та алюмінієвого сплаву
Робоче колесо - з латуні
Механічне ущільнення - з кераміки та графіту
Електродвигун закритого типу, придатний для безперервної роботи, забезпечений вентилятором для зовнішнього охолодження (TEFC).
В однофазних двигунах з робочим конденсатором передбачено вбудований термозахисний пристрій (за запитом)
Ступінь захисту IP 44 (за запитом IP 55)
Клас ізоляції: F
Напруга: 230/400V-50Hz
Технічні характеристики
Подача - до 7.2 м3/година
Натиск - до 52 м
Застосовується для перекачування чистої води та хімічно неагресивних рідин без абразивних включень
Температура рідини, що перекачується, -15°С до +70°С.
Максимальна температура навколишнього середовища 40°С
Максимальний робочий тиск 9 бар
Допустимі гідравлічні характеристики згідно з UNI/ISO 2548 - клас C, доповнення B, електричні особливості згідно з CEI
Манометрична глибина всмоктування до 8 метрів; для глибини понад 5 м рекомендується монтувати діаметр всмоктувальної магістралі більше ніж діаметр всмоктувального патрубка насоса.
Встановлення
Насос може бути встановлений як у горизонтальному, так і вертикальному положенні. При вертикальному встановленні двигун повинен бути розташований зверху корпусу насоса.
| Параметри пристрою | |
| Висота підйому, м. | 52 |
| Потужність, кВт | 1,5 |
| Продуктивність, л/хв. | 120 |
